型号编制说明
| PZ | 2 | 7 | 3 | TC | -10 | C |
| 阀门类型 | 动作方式 | 连接形式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
| PZ：刀闸阀 | 2：电液动 | 7：对夹 | 3：平行单闸板 | TC：陶瓷 | 10：1.0MPa | C：WCB |
| 9：电动 | 4：法兰 | 16：1.6MPa |
■电液动陶瓷刀闸阀 产品特点
适用于高硬度的颗粒如（灰渣水）等介质，或有软颗粒但又有腐蚀性的介质的管道上作启闭之用。公称压力1.0MPa，适应温度≤200℃。
密封面采用硬密封与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度极高(硬度HRA88以上，仅次于金钢石)。因此，本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，热膨胀小，高抗压强度，优良的抗氧化和耐腐蚀性能，耐高温，隔热性能良好。
料口全流通无阻挡物有吹堵装置，耐磨性能强，密封性能好，启动负荷小卡灰及结灰现象少。
本阀采用高档坚韧结构陶瓷密封，机械强度高耐磨性能好使用寿命长。结构紧凑可任意角度安装。
工程陶瓷刀闸阀阀门密封部件和易损过流部件采用工程陶瓷材料制作;能承受高速流体中颗粒介质的磨损、冲蚀，阀门使用寿命长;性价比较普通阀门提高10倍。
阀座采用保护唇技术：阀座陶瓷密封环内径处具有保护唇结构，可有效防止阀门在即将关闭时硬物从内径处剪裂陶瓷密封环。
专门针对固液两相流工况介质管道设计，设计有以抗节流冲刷为目的的结构形式，以满足该类介质管道的关断或关断+节流的双重使用功能。
采用超短结构长度，节省材料，减轻管路系统整体重量;占用有效空间小，能有效支持管道的强度，减少管道振动，适合在不同排布管道上任意角度安装。
具备电动、手动、电液动、手液动多种驱动方式，对于电动、电液动驱动阀门可以有效实现远程控制及开度指示，阀门若节流或调节使用开度远程调整误差可控制在1.0mm之内，运行时自锁性能良好。
■电液动陶瓷刀闸阀 主要零件材质
| 序号 | 名 称 | 材 料 | 序号 | 名 称 | 材 料 |
| 1 | 阀 体 | WCB | 7 | 阀 杆 | Q235+镀铬 |
| 2 | 阀 板 | 304+工程陶瓷 | 8 | 支 柱 | Q235 |
| 3 | 阀 座 | 35 | 9 | 垫 圈 | 10 |
| 4 | 调节螺钉 | 工程陶瓷 | 10 | 螺 母 | 25 |
| 5 | 填 料 | PTFE | 11 | 电液动装置 | |
| 6 | 填料压盖 | WCB | 12 |
| 公称通径 | DN50—DN600 |
| 公称压力 | PN1.0～1.6(MPa) |
| 连接方式 | 对夹、法兰 |
| 驱动方式 | 电液动、电动 |
| 电 源 | AC380V |
| 控制方式 | 普通型、一体化控制 |
| 设计与制造 | GB/T 8691 |
| 法兰标准 | JB/T79.1-1984 |
| 结构长度 | GB/T 15188.2 |
| 检验与试验 | GB/T 9092 |
| 适用介质 | 灰渣、泥渣、煤浆、矿浆、污水等固体、液固、气固二相介质输送系统，尤其适用于火力发电厂石子煤系统 |

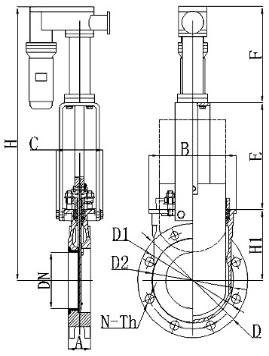

■电液动陶瓷刀闸阀 外形尺寸 单位：mm
| DN | A | D | D1 | D2 | H | H1 | E | F | C | B | N-Th |
| 50 | 43 | 165 | 125 | 99 | 460 | 115 | 158 | 187 | 112 | 130 | 4-M16 |
| 65 | 46 | 185 | 145 | 118 | 520 | 115 | 172 | 233 | 117 | 150 | 4-M16 |
| 80 | 46 | 200 | 160 | 132 | 570 | 127 | 190 | 253 | 117 | 176 | 8-M16 |
| 100 | 52 | 220 | 180 | 156 | 680 | 140 | 210 | 330 | 127 | 192 | 8-M16 |
| 125 | 56 | 250 | 210 | 184 | 780 | 160 | 235 | 385 | 127 | 221 | 8-M16 |
| 150 | 56 | 285 | 240 | 211 | 850 | 175 | 270 | 405 | 131 | 225 | 8-M20 |
| 200 | 60 | 340 | 295 | 266 | 980 | 205 | 320 | 455 | 141 | 283 | 12-M20 |
| 250 | 68 | 395 | 350 | 319 | 1140 | 245 | 390 | 505 | 151 | 350 | 12-M24 |
| 300 | 78 | 445 | 400 | 370 | 1360 | 295 | 443 | 622 | 151 | 402 | 12-M24 |
| 350 | 78 | 505 | 460 | 429 | 1475 | 335 | 494 | 646 | 160 | 454 | 16-M24 |
| 400 | 102 | 565 | 515 | 480 | 1630 | 392 | 552 | 686 | 175 | 500 | 16-M27 |
| 450 | 114 | 615 | 565 | 530 | 1770 | 435 | 585 | 750 | 190 | 564 | 20-M27 |
| 500 | 127 | 670 | 620 | 582 | 1930 | 492 | 638 | 800 | 210 | 626 | 20-M30 |
| 600 | 154 | 780 | 725 | 685 | 2295 | 682 | 760 | 853 | 210 | 715 | 20-M33 |
