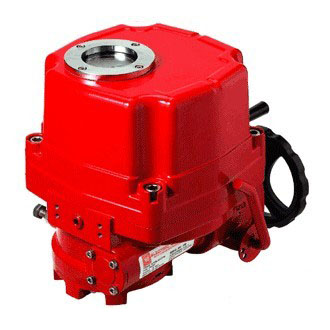

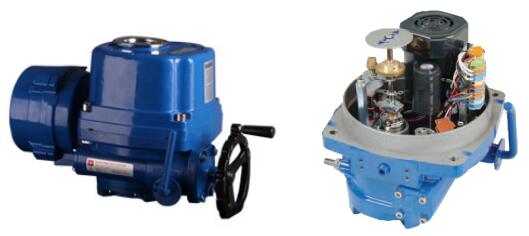

ZTHQ电动执行器

下一条：DZW多回转电动执行器

上一条：ZTD电动执行器

技术参数外形尺寸安装示意图现场案例

ZTHQ电动执行器产品概述

ZTHQ系列电动执行器用于控制0°～90°旋转的阀门及其他同类产品，如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供暖供热、楼宇自控、轻工等各行业中。它以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10VDC电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，最大输出扭矩达4000N•M。(该产品已获得CE与防爆认证证书，产品质量具有保障)

ZTHQ电动执行器产品特性

1、壳体：壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68和防爆型供选择。
2、电机：全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置过热保护开关，可防止过热损坏电机。
3、手轮：手轮的设计保证安全可靠、省力、体积小。不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。电机不通电的状况下，电动执行器将保持永久手动状态。
4、指示器：指示器安装在中心轴上，可以观察阀门位置。镜面采用凸透镜设计，不积水，观察更方便。
5、加热电阻：防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。

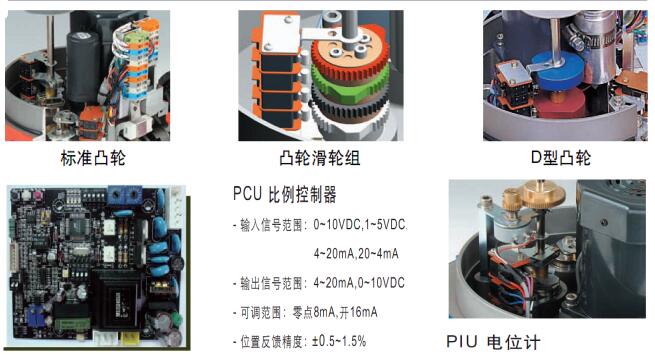

6、限位开关：机械，电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置,无需电池支持。(微动开关接点均为银质触点)
7、扭矩开关：可提供过载保护（ZTHQ-05/08/10除外），在阀门卡涩，有异物时，自动断开电机电源，更有效的保护阀门和电动执行器不受损坏。（出厂前已设定好，请用户不要随意更改设置）
8、自锁：精密的双蜗轮蜗杆机构可高效传输大扭矩，效率高，噪音低（最大50分贝），寿命长有自锁功能，防止反转，传动部分稳定可靠，出厂已经加满高效润滑脂，使用无需再加油。
9、防脱螺栓：拆除外壳时，螺栓附在壳体上，不会脱落。外部螺栓均采用不锈钢材质。
10、安装：底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装。
11、控制线路：控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。阀开关到位均有无源接点输出（可根据客户要求另行加工。）
12、智能模块：采用集成度高，功耗很低的单片机与模拟电路混合的控制板，更采用全金属外挂式安装，使执行器电机热源与控制板有效隔离，很大程度地提高了软件及硬件的抗干扰性能及耐温性。
13、阀位数字显示：执行器在打开或关闭过程中，阀位的变化在液晶屏上以大数字方式实时显示。
14、相序自动调整：智能型执行器自动检测接入的三相电源相序，无需用户考虑三相电源的相序问题。

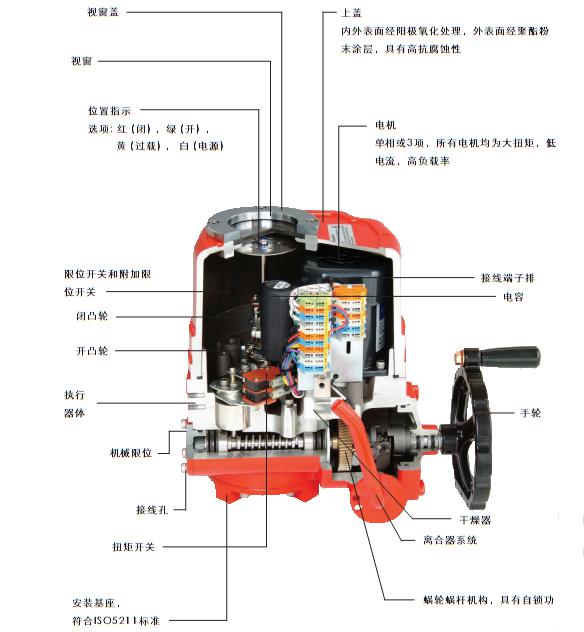

ZTHQ电动执行器结构图

ZTHQ电动执行器性能参数

型号	最大输出扭矩	动作时间60/50Hz	最大轴径	电机 F级	额定电流（A）60/50HZ				重量
	最大输出扭矩	动作时间60/50Hz	最大轴径	电机 F级	单相		三相		重量
	N·M	S	mm	W	110V	220V	380V	440V	Kg
ZTHQ-05	50	18/22	φ20	20	1.10/0.95	0.55/0.54	0.3/0.3	N/A	7.5
ZTHQ-08	80	18/22	φ20	20	1.10/0.95	0.55/0.54	0.3/0.3	N/A	7.5
ZTHQ-10	100	18/22	φ20	20	1.10/0.95	0.55/0.54	0.3/0.3	N/A	7.5
ZTHQ-15	150	21/25	φ22	40	1.65/1.67	0.88/0.84	0.31/0.31	0.30/0.31	17.3
ZTHQ-20	200	21/25	φ22	40	1.67/1.67	0.89/0.85	0.31/0.31	0.30/0.31	17.3
ZTHQ-30	300	26/31	φ35	60	1.85/1.86	0.92/0.92	0.35/0.35	0.34/0.34	22
ZTHQ-50	500	26/31	φ35	90	3.60/3.62	1.55/1.58	0.59/0.59	0.58/0.58	23
ZTHQ-60	600	26/31	φ35	120	3.65/3.62	1.60/2.20	0.60/0.59	0.59/0.58	23
ZTHQ-80	800	31/37	φ45	120	4.10/4.10	2.15/2.20	0.85/0.85	0.790.79	29
ZTHQ-120	1200	31/37	φ45	180	4.20/4.10	2.35/2.30	0.87/0.87	0.81/0.81	29
ZTHQ-200	2000	93/112	φ65	180	4.10/4.10	2.15/2.20	0.85/0.85	0.79/0.79	75
ZTHQ-300	3000	93/112	φ65	180	4.20/4.10	2.35/2.30	0.87/0.87	0.81/0.81	75

ZTHQ电动执行器标准件技术参数

外壳	防水级别IP67,NEMA4and6
电机电源	标准：220VAC单相可选：110VAC单相,380/440VAC3相,50/60Hz,±10% 24VDC/110VDC/220VDC
电机	鼠笼式异步电机
限位开关	开/关，各1个SPDT,250VAC10A
辅助限位开关	开/关，各1个SPDT,250VAC10A
扭矩开关	开/关，各1个SPDT,250VAC10A	ZTHQ-05/08/10除外
行程	90°±10°	0°～270°可选
失速防护/操作温度	内置过热保护，开115℃±5℃/关97℃±5℃
指示器	连续的位置指示刻度
手动操作	机械离合机构，配手轮操作
自锁装置	蜗轮，蜗杆机构提供自锁
机械限位	2个外部调整螺栓
干燥器	7-10W(110/220VAC)
接线孔	2个PF3/4”
环境温度	-20℃～+70℃
润滑	铝基润滑脂（EP型）
材料	钢，铝合金，铝青铜，聚碳酸脂
环境湿度	最大90％RH	非凝结
抗震性能	XYZ10g，0.2～34Hz，30分钟
外涂层	干粉，环氧聚酯，具有超强防腐功能

ZTHQ电动执行器可选件技术参数

编号	可选配置	备注
1	防爆执行器（ExdⅡ BT4,ExdⅡ CT6）	ZTHQ 系列
2	防水执行器（IP68,10M,250HR）	ZTHQ 系列
3	电位计（0-1KΩ）	ZTHQ 系列
4	比例控制单元（输入，输出信号4-20mA DC /1-5V /1-10V）	ZTHQ 系列
5	现场控制单元（就地控制开/停/关选择开关，就地/远程切换）	ZTHQ 系列
6	行程120°，180°，270°	ZTHQ 系列
7	直流电机（24V DC）	ZTHQ 系列
8	附加扭矩开关（SPDT X 2 250V AC 10A）	ZTHQ-05/08/10除外
9	电流位置传感器（输出4-20mA DC）	ZTHQ 系列
10	断电后，电动阀自动开或关控制柜	ZTHQ 系列
11	耐高温执行器（-10℃～+100℃）	ZTHQ 系列
12	耐低温执行器（-40℃～+70℃）	ZTHQ 系列
13	低速执行器	ZTHQ 系列

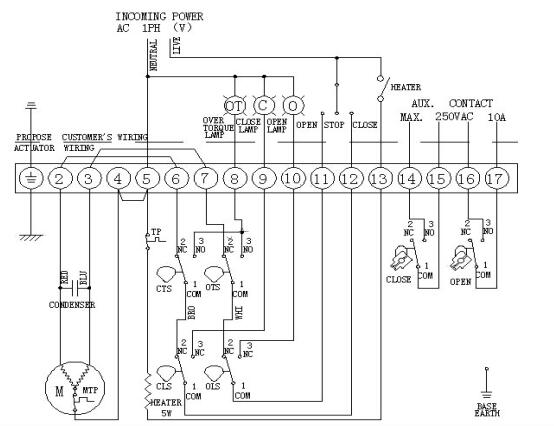

ZTHQ电动执行器接线图

1. ZTHQ-05～10 220VAC（标准开关型）

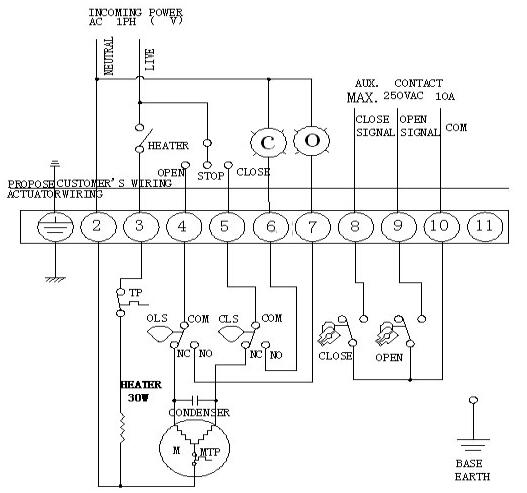

2. ZTHQ-15～300 220VAC（标准开关型）

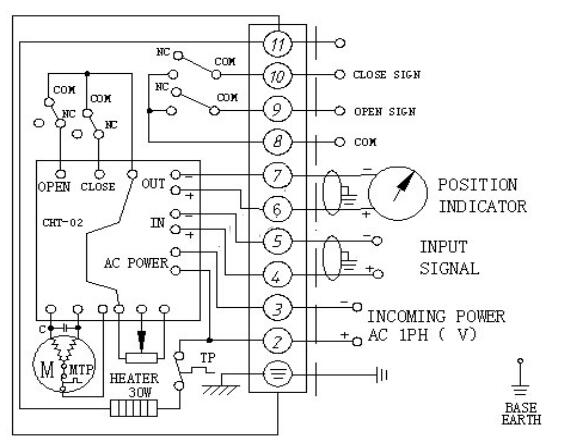

3. ZTHQ-05～010 220VAC（调节型）

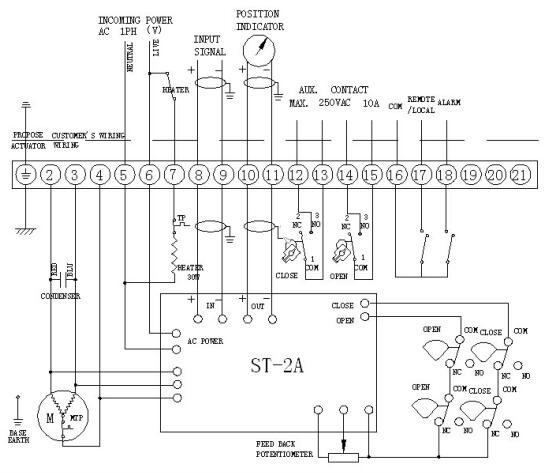

4. ZTHQ-15～300 220VAC（调节型）

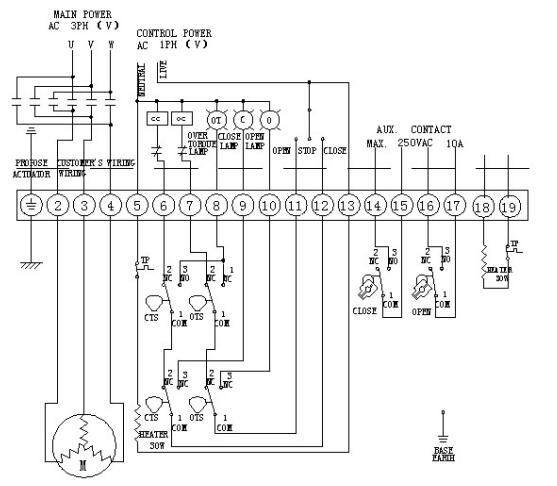

5. ZTHQ-15～300 380VAC（标准开关型）

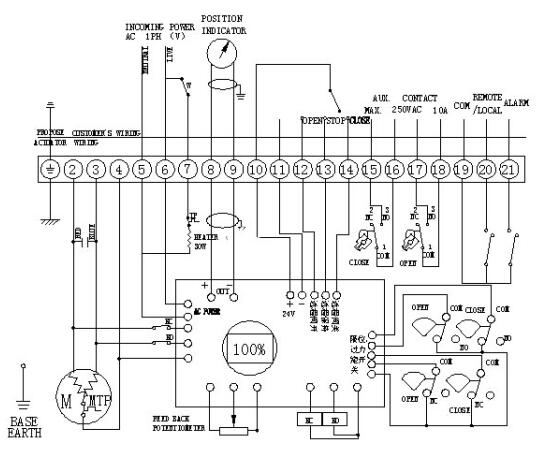

6. 380VAC（一体化控制开关型）

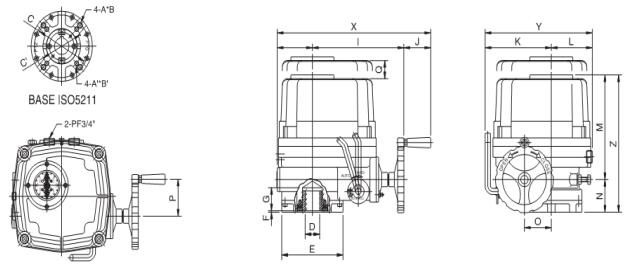

ZTHQ电动执行器外形图

ZTHQ05,ZTHQ08,ZTHQ15,ZTHQ20,ZTHQ30,ZTHQ50,ZTHQ60,ZTHQ80,ZTHQ120

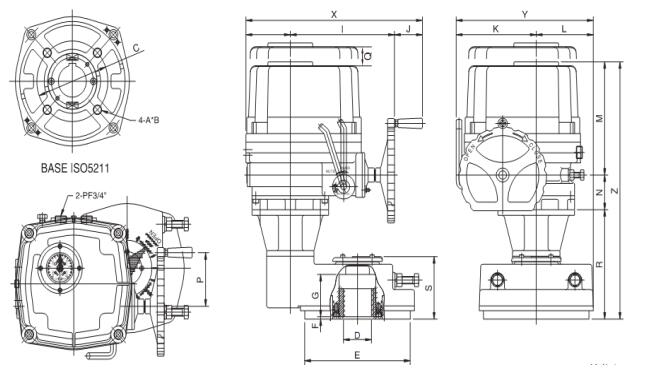

ZTHQ200，ZTHQ300

外形尺寸 单位：mm

型号	C	A	B	D	E	F	G	R	S	X	Y	Z
ZTHQ-05	F07	M8	M8	20	90	3	40	-	-	269.5	161	233.5
ZTHQ-08	F07	M8	M8	20	90	3	40	-	-	269.5	161	233.5
ZTHQ-10	F07	M8	M8	20	90	3	40	-	-	269.5	161	233.5
ZTHQ-15	F07/F10	M8	M10	22	125	3	45	-	-	346	240	270
ZTHQ-20	F07/F10	M8	M10	22	125	3	45	-	-	346	240	270
ZTHQ-30	F10/F12	M10	M12	35	150	3	55	-	-	358	240	290
ZTHQ-50	F10/F12	M10	M12	35	150	3	55	-	-	358	240	290
ZTHQ-60	F12/F14	M12	M16	45	180	3	65	-	-	390	240	322
ZTHQ-80	F12/F14	M12	M16	45	180	3	65	-	-	390	240	322
ZTHQ-120	F12/F14	M12	M16	45	180	3	65	-	-	390	240	322
ZTHQ-200	F14/F16	M16	M20	65	245	5	90	233	133	410	319	548
ZTHQ-300	F14/F16	M16	M20	65	245	5	90	233	133	410	319	548

ZTHQ电动执行器外形图

ZTHQ05,ZTHQ08,ZTHQ15,ZTHQ20,ZTHQ30,ZTHQ50,ZTHQ60,ZTHQ80,ZTHQ120

ZTHQ200，ZTHQ300

材料整理中. . .
