手动浆液阀

下一条：气动浆液阀

上一条：已经没有了

技术参数外形尺寸安装示意图现场案例

型号编制说明

Z	5	7	3	X	-10	Q
阀门类型	动作方式	连接形式	阀门结构	密封材料	公称压力	阀体材质
Z：浆液阀	无：手轮	7：对夹	3：平行单闸板	X：EPDM	10：1.0MPa	铸铁省略
	5：伞齿轮				16：1.6MPa	Q：QT450
	L：链轮

■手动浆液阀 概述

手动浆液阀—又称刀型闸阀、刀型浆液阀。从八十年代进入我国，在不到二十年的时间里，其使用范围从普通领域扩展到了更为广阔的各行各业。从矿山电厂的选煤、排矸、排渣，发展到了城市的污水处理，从一般的工业管道发展到了食品、卫生、医药等专业管道系统。超薄型的手动浆液阀以其体积小、流阻小、重量轻、易安装、易拆卸等优点彻底解决了普通闸阀、平板闸阀、截止阀、调节阀、蝶阀等类阀门的流阻大、质量大、安装难、占地面积大等得疑难问题。刀闸阀出现后，大量的通用切断类阀门和调节阀门已被之取代。

■手动浆液阀 产品特点

手动浆液阀是一种铸铁阀体采用整体式结构刀闸阀,包括阀体,闸板和U型密封条,阀体中腔底部设有凹槽并装有弹性U型密封条,当阀门关闭时闸板下移,闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封;当开启时闸板上移,闸板底部边缘与密封条脱离,密封条弹起与凹槽平整,能防止在使用过程中,介质沉淀物积存在阀体中腔的凹槽里，不易堵塞、无残留，管道清洗方便，从而有效提高刀闸阀的密封效果,防止阀门关闭时泄漏。使用寿命更长，维护更简单；法兰密封面镶O型圈，无须另配法兰垫片，安装简单方便，磨擦系数小，启闭灵活，可配手动、电动、气动、电液动、液动、伞齿轮传动等诸多执行器，以满足不同工矿要求使用。

■手动浆液阀 主要零件材质（暗杆式）

零件号	零件名称	零件材质
1	阀体	HT200、QT450
2	填料	PTFE
3	支架	Q235A
4	阀杆	2Cr13、304、316、316L
5	推力轴承	GCr9
6	手轮	玛钢
7	阀杆螺母	铜
8	闸板	2Cr13、304、316、316L
9	压盖	WCB
10	橡胶圈	EPDM、NBR
11	密封圈	EPDM、NBR

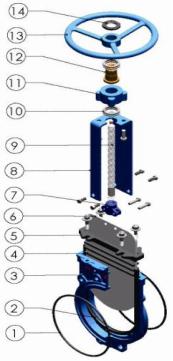

■手动浆液阀 主要零件材质（明杆式）

零件号	零件名称	零件材质
1	O型圈	EPDM、NBR
2	密封圈	EPDM、NBR
3	阀体	HT200、QT450
4	填料	PTFE
5	压盖	WCB
6	闸板	2Cr13、304、316、316L
7	夹头	WCB
8	支架板	Q235A、304
9	阀杆	2Cr13、304、316、316L
10	轴承	GCr9
11	支架头	QT450
12	阀杆螺母	铜
13	手轮	玛钢
14	锁紧螺母	45#

■手动浆液阀 结构特点和工作原理

这种无凹槽浆液阀采用铸造整体式阀体结构，阀体内采用U型橡胶圈嵌入阀体底部和两侧，使闸板边缘两侧同U型橡胶圈接触密封，闸板套嵌在阀体内的U型橡胶圈中间的两侧上下摩擦开启运动。当闸板关闭时，底部U型橡胶圈受闸板关闭时的挤压达到密封零泄漏；当闸板开启时，底部U型橡胶圈弹回与阀门通径高度平行，这样就形成了刀闸阀底部平整无凹槽，阻止了管道内的介质在阀门底部沉积所造成的发明泄露问题。

■ 双向密封阀座

本结构在阀座橡胶密封圈中穿钢丝，在讲阀座橡胶密封圈嵌入阀体的阀座槽中，是阀座密封圈与阀体紧密结合。当阀门在启闭过程中，靠橡胶密封圈的弹性使闸板与阀座密封圈紧密结合，打到双向密封。

■ 弹性阀座

■手动浆液阀 产品创新点

1、精密铸造整体式结构阀体，不用经过机械加工直接在阀体内嵌入U型橡胶条，并在U行橡胶条内设定U型钢丝条，使闸板套嵌在阀体内的U型橡胶圈中间的两侧摩擦上下启闭运动，大大的延长了橡胶密封刀闸阀的使用寿命，并且达到双向密封。
2、解决了刀闸阀底部凹槽易沉积，实现了刀闸阀底部无凹槽，不易沉积堵塞卡死现象。

■手动浆液阀 主要技术参数

公称通径		DN50—DN1000
公称压力		PN1.0～1.6(MPa)； 150LB； 10K
连接方式		对夹
驱动方式		手轮、伞齿轮、链轮
工作压力		DN50～DN250：10kg/c㎡ DN300～DN400：6kg/c㎡ DN450：5kg/c㎡ DN500～DN650：4kg/c㎡ DN700～DN1000：2kg/c㎡
法兰标准		GB9113.1-2000；JB/T79.1-1984；HG20592-1997；ASME B 16.5；EN 1092-1:2001
结构长度		GB／T15188.2-94; MSS SP 81-2001
压力-温度额定值		GB/T12224-2007;ANME B 16.34-2003；ISO7005-1
试验标准		强度及密封试验标准：JB/T9092-1999 硬密封密封等级：MSS SP 91-2001 40ml/inch 软密封NBR、EPDM、PTFE阀座按硬密封的1/10泄漏量标准进行验收
适用温度	阀座	NBR≤80℃；EPDM≤120℃
	阀体	铸铁、球墨铸铁≤200℃
适用介质		水泥浆、污水、废水等含有细小颗粒的浆液状介质。

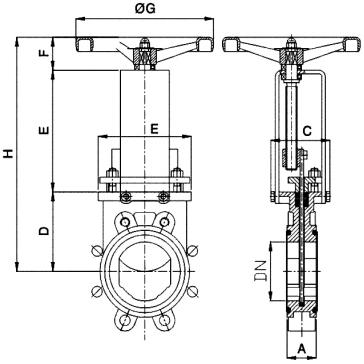

■手动浆液阀 外形尺寸（暗杆）单位：mm

DN	A	B	C	D	E	F	G	H
50	48	115	90	105	132	53	180	290
65	48	130	90	115	152	63	180	330
80	51	148	90	124	171	63	220	358
100	51	185	90	135	180	63	240	378
125	57	220	100	155	210	63	240	428
150	57	220	120	175	250	65	280	490
200	70	265	120	205	310	73	300	588
250	70	345	130	245	370	75	320	690
300	76	400	140	290	450	75	320	815
350	76	445	150	318	492	80	400	890
400	89	526	150	362	538	80	450	980
450	89	564	170	452	580	88	530	1120

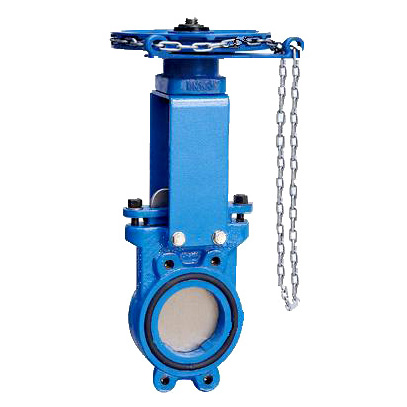

■手动浆液阀 外形尺寸（明杆链轮）单位：mm

DN	A	B	C	D	E	F	G	H
50	48	115	90	105	132	58	180	295
65	48	130	90	115	152	70	180	335
80	51	148	90	124	171	70	220	365
100	51	185	90	135	180	70	240	385
125	57	220	100	155	210	70	240	435
150	57	220	120	175	250	70	280	495
200	70	265	120	205	310	80	300	595
250	70	345	130	245	370	80	320	695
300	76	400	140	290	450	80	320	820
350	76	445	150	318	492	85	400	895
400	89	526	150	362	538	85	450	985

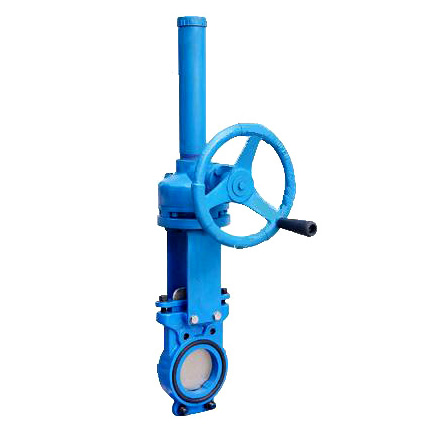

■手动浆液阀 外形尺寸（伞齿轮）单位：mm

DN	A	B	C	D	E	F	G	H
50	48	115	90	105	132	110	180	347
65	48	130	90	115	152	110	180	375
80	51	148	90	124	171	125	220	420
100	51	185	90	135	180	135	240	450
125	57	220	100	155	210	138	240	503
150	57	220	120	175	250	139	280	564
200	70	265	120	205	310	140	300	655
250	70	345	130	245	370	145	320	760
300	76	400	140	290	450	145	320	885
350	76	445	150	318	492	150	400	960
400	89	526	150	362	538	160	450	1060
450	89	564	170	452	580	188	530	1220
500	114	626	210	517	625	188	600	1330
600	114	682	230	597	703	200	600	1500
700	127	832	240	706	874	200	800	1780
800	127	904	250	795	980	205	800	1980
900	127	1010	260	870	1030	210	800	2110
1000	149	1110	265	1110	1200	230	800	2540

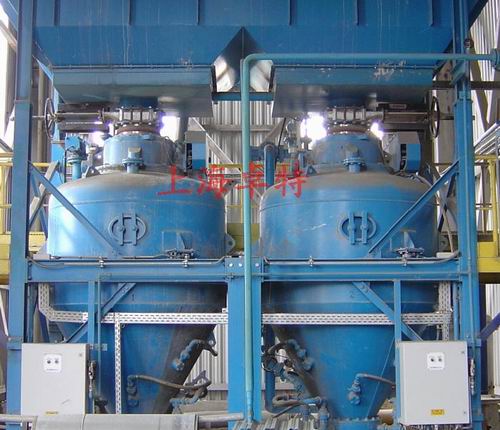

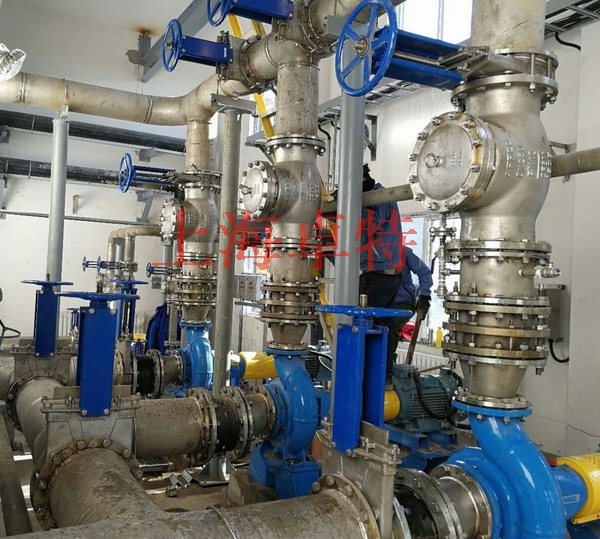

手动浆液阀现场图片
