阀门型号编制说明
Z | J | H | P | -25 | P | G | B |
自控 阀门 | 执行机构: | 执行机构: | 阀门结构类型: | 公称压力: | 阀体材质: | 温度类型: | 作用形式: |
J:精小型 | 多弹簧气动薄膜 | P:单座 | 16:1.6MPa | C:碳钢 | G:中温型常温省略 | K:气开式 | |
M:套筒 | 25:2.5MPa | P:不锈钢 | B:气闭式 | ||||
40:4.0MPa | |||||||
64:6.4MPa |

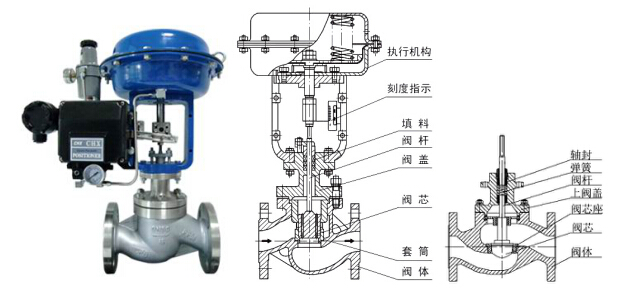

■气动薄膜单座调节阀 产品概述 ZJHP(M)型气动单座调节阀由气动多弹簧薄膜执行机构和低流阻直通单座(套筒)阀组成,单座阀阀体直通单座盖上导向机构,阀芯为柱塞型结构,与普通单座阀相比具有体积小、质量轻、流量大等特点,适用于流量大、泄漏量要求严格的场合。ZJHM型精小型套筒阀与普通套筒阀相比,具有体积小1/3,质量轻1/3,流量大1/3的特点。气动薄膜单座调节阀广泛应用于要求噪音低、压差大的工业过程自动控制系统中。 |
■气动薄膜单座调节阀 主要技术数据
1、阀体和阀内件
阀体形式:直通倒S铸造阀
公称通径:DN20-350(mm)
公称压力:1.6-6.4MPa
连接法兰:JB/T74-90 JB/T79.2-94凹式
阀体材料:ZG270-500、1Cr18Ni9Ti
阀芯形式:上导向单座柱塞式阀芯
上导向单座套筒柱塞式阀芯
流量特性:
等百分比特性、线性、快开
材 料:1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
填 料:V型聚四氟乙烯
柔性石墨填料
2、气动执行器
膜 片:丁晴橡胶夹增强涤纶织物
压缩弹簧:60Si2Mn
推 杆:2Cr13
膜 盖:A3
衬 套:2Cr13
垫 片:橡胶石棉板、聚四氟乙烯、
柔性石墨、1Cr18Ni9Ti石棉缠绕
执行机构 | ZH-22 | ZH-23 | ZH-34 | ZH-45 | ZH-56 | |||||||||||||
额定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||||||
公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||
阀座直径 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
额定 流量 | 单座 | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17 | 27 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 940 | 1200 |
等百 分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 850 | 1050 | ||
套筒 | 直线 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 900 | 1440 | ||||
可调范围 | 单座30:1套筒30:1、50:1 | |||||||||||||||||
公称压力MPa | 1.6、4.0、6.4 | |||||||||||||||||
阀芯形式 | 单座:金属阀座、软阀座 套筒:单密封-单座套筒式柱塞型阀芯;双密封-双座套筒式柱塞型阀芯 | |||||||||||||||||
流量特性 | 直线、等百分比、快开 | |||||||||||||||||
作用形式 | 气开式、气关式 | |||||||||||||||||
工作温度 | 普通型:40-200℃,散热片型:200-450℃ | |||||||||||||||||
信号范围KPa | 20-100、40-200、80-240 | |||||||||||||||||
气源压力MPa | 0.25-0.4 | |||||||||||||||||
接管尺寸 | 内螺纹M10*1 | |||||||||||||||||
泄漏量 | 符合GB4213-92标准 | |||||||||||||||||
回差 | 不带定位器的小于全行程的3%、带定位器的小于全行程的1% | |||||||||||||||||
基本误差 | 不带定位器的小于全行程的5%、带定位器的小于全行程的1% | |||||||||||||||||
死区 | 不带定位器的小于全行程的3%、带定位器的小于全行程的1% | |||||||||||||||||
法兰标准 | 符合JB78-59\JB79-59,可按JB79.1-94、JB79.2-94、ANSI、DIN等标准供货 | |||||||||||||||||
执行机构 | ZHA(B)型多弹簧气动薄膜执行机构、ZSL型直行程气动活塞执行机构 | |||||||||||||||||
可配附件 | 电气阀门定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈、手轮等。 |
型号 | A | H3 | 重量kg | |
ZH-11 | 236 | 190 | 6 | |
ZH-22 | 285 | 280 | 12 | |
ZH-23 | 285 | 307 | 16 | |
ZH-34 | 360 | 396 | 35 | |
ZH-45 | 470 | 530 | 46 | |
ZH-56 | 574 | 756 | 48 |
ZHJP(M)气动单座(套筒)调节阀允许压差
类别 | 单座式 | 套筒式 | |||||||||||
弹簧范围KPa | 20-100 | 40-200 | 80-240 | 20-100 | 40-200 | 80-240 | |||||||
气源压力MPa | 0.14 | 0.25 | 0.4 | 0.14 | 0.25 | 0.4 | |||||||
公称 通径 | 阀座 直径 | 气关 | 气开 | 气关 | 气开 | 气关 | 气开 | 气关 | 气开 | 气关 | 气开 | 气关 | 气开 |
20 | 10 | 6.4 | 4.46 | 6.4 | 6.4 | 6.4 | 6.4 | ||||||
12 | 6.4 | 3.09 | 6.4 | 6.4 | 6.4 | 6.4 | |||||||
15 | 5.94 | 1.98 | 6.4 | 5.94 | 6.4 | 6.4 | |||||||
20 | 3.34 | 1.11 | 6.4 | 3.34 | 6.4 | 6.4 | |||||||
25 | 25 | 2.14 | 0.71 | 6.4 | 2.14 | 6.4 | 4.99 | 3.0 | 1.5 | 6.4 | 4.5 | 6.4 | 6.4 |
40 | 32 | 1.31 | 0.44 | 6.09 | 1.37 | 6.4 | 3.05 | 2.25 | 1.13 | 6.4 | 3.38 | 6.4 | 6.4 |
40 | 0.84 | 0.28 | 3.9 | 0.84 | 5.26 | 1.95 | |||||||
50 | 50 | 0.53 | 0.18 | 2.5 | 0.53 | 3.39 | 1.25 | 1.95 | 1.18 | 6.4 | 3.54 | 6.4 | 6.4 |
65 | 65 | 0.51 | 0.17 | 2.36 | 0.51 | 3.21 | 1.18 | 2.36 | 1.02 | 6.4 | 3.06 | 6.4 | 6.4 |
80 | 80 | 0.33 | 0.11 | 1.56 | 0.33 | 2.12 | 0.78 | 2.04 | 0.84 | 6.4 | 2.51 | 6.4 | 5.85 |
100 | 100 | 0.21 | 0.07 | 1.0 | 0.21 | 1.35 | 0.5 | 1.67 | 0.8 | 6.4 | 6.4 | ||
150 | 125 | 0.22 | 0.07 | 1.02 | 0.22 | 1.39 | 0.51 | 1.41 | 0.71 | 6.4 | 2.12 | 6.4 | 4.94 |
150 | 0.15 | 0.05 | 0.71 | 0.15 | 0.97 | 0.35 | |||||||
200 | 200 | 0.08 | 0.03 | 0.40 | 0.08 | 0.54 | 0.20 | 1.41 | 0.57 | 6.4 | 1.71 | 6.4 | 4.0 |
250 | 250 | 0.15 | 0.03 | 0.35 | 0.15 | 0.55 | 0.28 | 1.55 | 0.75 | 5.8 | 1.95 | 6.4 | 3.5 |
300 | 300 | 0.09 | 0.02 | 0.18 | 0.08 | 0.32 | 0.18 | 1.2 | 0.3 | 4.5 | 1.5 | 6.4 | 2.8 |
350 | 350 | 0.08 | 0.01 | 0.18 | 0.09 | 0.7 | 0.2 | 3.5 | 0.9 | 6.4 | 2.0 |
公称通径 DN | A | L | H3 | H | H1 | H2 | 重量KG | |||||||
PN 16 | PN 40 | PN 64 | 常温 | 中温 | PN 6 | PN 16 | PN 40 | PN 64 | PN 16 | PN40 PN64 | ||||
20 | 285 | 181 | 194 | 206 | 280 | 142 | 398 | 548 | 45 | 52 | 52 | 65 | 19 | 23 |
25 | 184 | 197 | 210 | 410 | 560 | 50 | 57 | 57 | 70 | 20 | 24 | |||
32 | 200 | 210 | 220 | 412 | 572 | 60 | 70 | 70 | 77 | 24 | 32 | |||
40 | 222 | 235 | 251 | 307 | 455 | 620 | 65 | 72 | 72 | 85 | 26 | 35 | ||
50 | 254 | 267 | 286 | 457 | 627 | 70 | 80 | 80 | 90 | 30 | 40 | |||
65 | 360 | 276 | 292 | 311 | 398 | 155 | 610 | 790 | 80 | 92 | 92 | 102 | 47 | 66 |
80 | 298 | 317 | 337 | 622 | 807 | 95 | 98 | 98 | 107 | 55 | 78 | |||
100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117 | 125 | 65 | 99 | |||
125 | 470 | 420 | 442 | 477 | 530 | 220 | 864 | 1084 | 120 | 125 | 135 | 147 | 88 | 120 |
150 | 451 | 473 | 508 | 870 | 1130 | 132 | 142 | 150 | 172 | 102 | 145 | |||
200 | 600 | 510 | 650 | 890 | 1150 | 160 | 170 | 187 | 207 | 140 | 184 | |||
250 | 574 | 730 | 730 | 775 | 756 | 294 | 950 | 1250 | 287 | 202 | 225 | 235 | 160 | 205 |
300 | 745 | 850 | 900 | 1020 | 1370 | 220 | 230 | 257 | 265 | 190 | 238 | |||
350 | 889 | 927 | 972 | 1045 | 1400 | 250 | 260 | 287 | 300 | 220 | 270 |

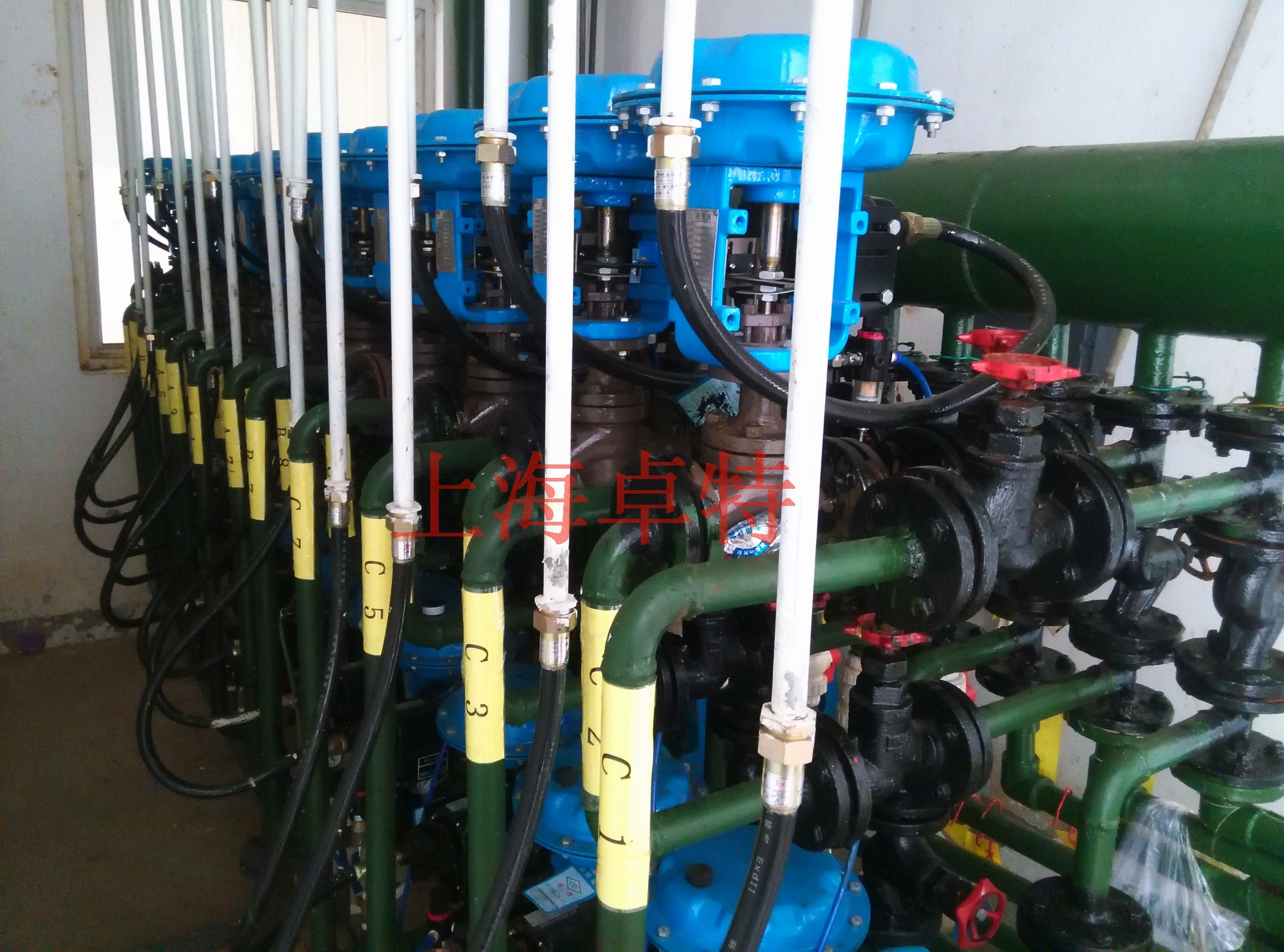

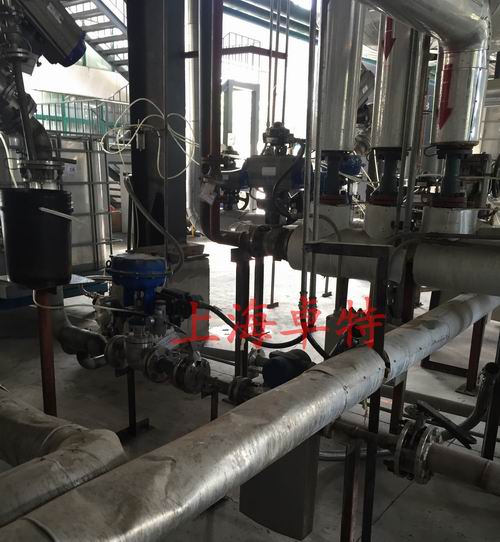

气动薄膜单座调节阀现场图片
