阀门型号编制说明
Z | J | H | N | -25 | P | G | B |
自控 阀门 | 执行机构： | 执行机构： | 阀门结构类型: | 公称压力： | 阀体材质： | 温度类型： | 作用形式： |
| J：精小型 | 多弹簧气动薄膜 | N：双座 | 16：1.6MPa | C：碳钢 | G：中温型常温省略 | K：气开式 |
|
|
|
| 25：2.5MPa | P：不锈钢 |
| B：气闭式 |
|
|
|
| 40：4.0MPa |
|
|
|
|
|
|
| 64：6.4MPa |
|
|
|

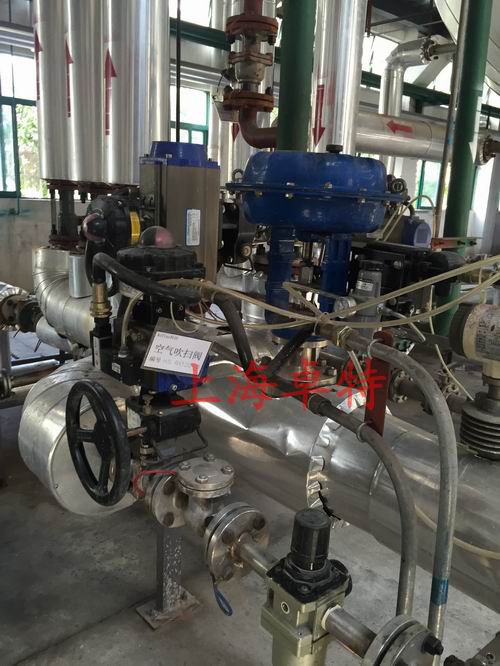

■气动薄膜双座调节阀 产品特点
ZJHN气动薄膜双座调节阀采用双向导向结构，配用多弹簧气动薄膜执行机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。
气动薄膜双座调节阀有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。
■气动薄膜双座调节阀 技术参数
1、阀体阀体形式：直通双座铸造球型阀
公称通径：25~300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB79-59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
2、上阀盖
常 温 型：-20℃~+200℃
散 热 型：-40℃~+450℃
压盖形式：螺栓压紧式
填 料:V型聚四氟乙烯填料、
柔性石墨、不锈钢波纹管。
3、阀内组件
阀芯型式：双导向双座柱塞型阀芯
流量特性：线性特性、等百分比特性、
快开特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
4、执行机构
型 式：多弹簧式薄膜执行机构
膜片材料：丁晴橡胶夹增强涤纶织物
弹簧范围：0.02~0. 1、0.04~0.20MPa
供气压力：0.14 0.16 0.28MPa
气源接头：M10×1
环境温度：-30~+70℃
■气动薄膜双座调节阀 流量系数Kv值和行程、允许压差
| 公称通径（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 阀座直径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 流量系数Kv | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
| 行程(mm) | 16 | 25 | 40 | 60 | ||||||||
| 允许压差（MPa） | 5.8 | 4.9 | 3.8 | 2.9 | 4.0 | 3.3 | 2.6 | 3.6 | 3.0 | 2.3 | ||
| 泄漏量 | 小于额定流量系数KV的0.5% | |||||||||||
| 基本误差 | 1.5% | |||||||||||
| 回差 | 1.5% | |||||||||||
| 死区 | 0.6% | |||||||||||
| 始终点偏差 | 1.5% | |||||||||||
| 可调范围 | 30：1 | |||||||||||
备注：阀开状态允许压差

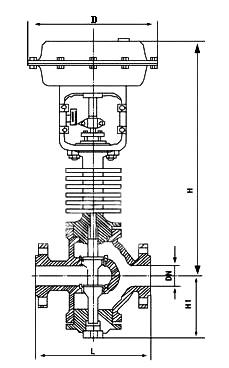

■气动薄膜双座调节阀 外形尺寸 单位：mm
| DN | 执行机构 | H | ΦA | H1 | L | |||
| 常温型 | 散热型 | PN1.6 | PN4.0 | PN6.4 | ||||
| 25 | ZHA22 | 498 | 648 | 285 | 117 | 185 | 190 | 205 |
| 32 | ZHA22 | 501 | 651 | 285 | 120 | 200 | 210 | 220 |
| 40 | ZHA22 | 522 | 691 | 285 | 139 | 220 | 230 | 240 |
| 50 | ZHA22 | 530 | 699 | 285 | 144 | 250 | 255 | 265 |
| 65 | ZHA34 | 645 | 815 | 363 | 188 | 275 | 285 | 295 |
| 80 | ZHA34 | 661 | 835 | 363 | 208 | 305 | 310 | 325 |
| 100 | ZHA34 | 687 | 887 | 363 | 220 | 350 | 355 | 370 |
| 125 | ZHA34 | 1234 | 1444 | 363 | 270 | 410 | 425 | 440 |
| 150 | ZHA45 | 1242 | 1492 | 470 | 280 | 450 | 460 | 475 |
| 200 | ZHA45 | 1394 | 1654 | 470 | 320 | 550 | 560 | 570 |
