阀门型号编制说明
| YK | 4 | 3 | X | -16 | C |
| 阀门类型 | 连接方式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
| 空气减压阀 | 4：法兰 | 3：活塞式 | X：橡胶 | 16：1.6MPa | C：碳钢 |
| 1：薄膜式 | F：聚四氟乙烯 | 25：2.5MPa | P：不锈钢304 | ||
| 40：4.0MPa | R：不锈钢316 |

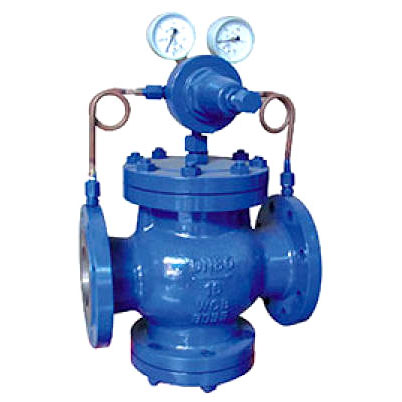

■ 空气减压阀 产品概述
YK43X空气减压阀属于先导活塞式减压阀。有主阀和导阀两部分组成，主阀主要由阀座、主阀盘、活塞、缸套和弹簧等组成。导阀主要由阀座、阀瓣、膜片、弹簧和调节弹簧等组成。通过调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
YK43X空气减压阀的导阀和主阀均为软密封结构，主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。调节设定简单可靠，控制准确。
■ 空气减压阀 主要零部件材料
| 零件名称 | 阀体、阀盖 | 主阀瓣、主阀座 | 副阀瓣、副阀座 | 膜片 | 副阀弹簧 | 调节弹簧 | 活塞缸套 |
| 材料 | 铸钢、不锈钢 | EPDM、不锈钢 | 不锈钢 | 不锈钢 | 铬钒钢 | 硅锰钢 | 不锈钢 |
■ 空气减压阀 主要技术参数和性能指标
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 额定流量系数Kv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 |
| 公称压力(MPa) | 1.6、2.5、4.0 | |||||||||||||
| 压力调节范围(KPa) | 100～300；200～800；700～1000；900～1600；1500～2200 | |||||||||||||
| 工作温度(℃) | ≤80℃ | |||||||||||||
| 最大/最小减压比 | 10：1/1.25：1 | |||||||||||||
| 适用介质 | 空气,煤气,液化气,氨气,氧气,天然气 | |||||||||||||

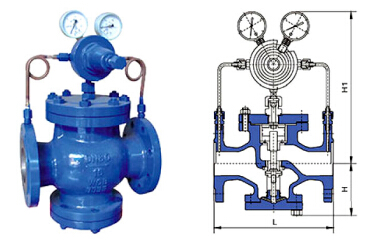

| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | 1.6/2.5MPa | 160 | 160 | 180 | 200 | 220 | 250 | 280 | 310 | 350 | 400 | 450 | 500 | 650 | 800 |
| 4.0/6.4MPa | 180 | 180 | 200 | 220 | 240 | 270 | 300 | 330 | 380 | 450 | 500 | 550 | 650 | 800 | |
| H | 1.6/2.5/4.0MPa | 90 | 98 | 110 | 110 | 125 | 125 | 130 | 160 | 170 | 200 | 210 | 240 | 290 | 335 |
| 6.4MPa | 100 | 105 | 120 | 120 | 135 | 135 | 140 | 170 | 185 | 215 | 225 | 260 | 310 | 355 | |
| H1 | 1.6/2.5/4.0MPa | 290 | 300 | 300 | 300 | 320 | 320 | 325 | 365 | 365 | 475 | 475 | 515 | 560 | 705 |
| 6.4MPa | 300 | 310 | 310 | 310 | 335 | 335 | 340 | 380 | 380 | 490 | 490 | 535 | 580 | 725 | |
