阀门型号编制说明
| Y | 4 | 3 | H | -16 | C |
| 阀门类型 | 连接方式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
| 减压阀 | 4：法兰 | 3：活塞式 | H：不锈钢合金 | 16：1.6MPa | C：碳钢 |
| 25：2.5MPa | P：不锈钢304 | ||||
| 40：4.0MPa | R：不锈钢316 |
蒸汽减压阀 产品概述
Y43H蒸汽减压阀属于先导活塞式减压阀。有主阀和导阀两部分组成，主阀主要由阀座、主阀盘、活塞、缸套和弹簧等组成。导阀主要由阀座、阀瓣、膜片、弹簧和调节弹簧等组成。通过调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
Y43H蒸汽减压阀主要用于蒸汽管路，起到减压稳压作用。无需外部动力，本质安全，安装简单，坚固耐用等优点。
蒸汽减压阀 主要零部件材料
| 零件名称 | 阀体、阀盖 | 主阀瓣、主阀座 | 副阀瓣、副阀座 | 膜片 | 副阀弹簧 | 调节弹簧 | 活塞缸套 |
| 材料 | 铸钢、不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 铬钒钢 | 硅锰钢 | 不锈钢 |
蒸汽减压阀 主要技术参数和性能指标
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
额定流量系数Kv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 |
公称压力(MPa) | 1.6 、 2.5 、 4.0 | |||||||||||||
压力调节范围(KPa) | 100～300；200～800；700～1000；900～1600；1500～2200 | |||||||||||||
工作温度(℃) | ≤300℃ | |||||||||||||
最大/最小减压比 | 10：1/1.25：1 | |||||||||||||
最小压差 | PN16：0.15 MPa | PN25：0.15 MPa | PN40：0.2 MPa | PN64：0.4 MPa |

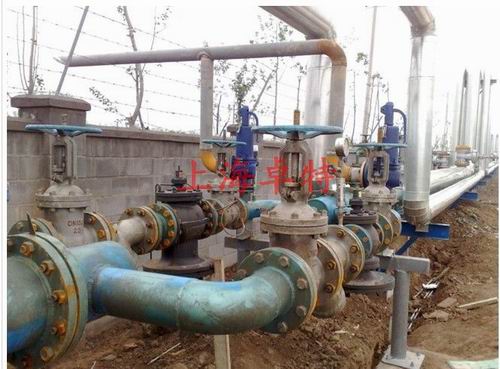

蒸汽减压阀 安装注意事项
（1）不要随意拆卸减压阀，否则可能会影响减压阀的正常使用效果。
（2）在配管前,进行管路清洗,去除其中的异物和锈层,否则可能造成减压阀故障。
（3）在减压阀的进口前安装一个过滤器（滤网为100目或相当的）。否则将影响减压阀的性能，无法实现正确的压力控制。
（4）在蒸汽减压阀后安装一个安全阀。否则会由于意外过压，不能进行安全报警，并且会对设备造成损坏。
（5）在减压阀前后各安装一块压力表。否则将影响正常的压力设定和控制。
（6）在蒸汽减压阀前安装一只蒸汽疏水阀，防止凝结水积聚。否则将造成凝结水无法及时排放，影响阀的性能或者造成其他不良后果。
（7）当安装快速开关阀时（例如电磁阀），与减压阀的距离至少3米。否则可能由于压力波动太快，造成减压阀无法实现正常的减压功能或大大缩短减压阀的使用寿命。
（8）在两级减压系统中，两个减压阀之间的距离最少3米，否则可能影响正常使用，无法实现正常的减压。
（9）按照流体的流向，正确进行安装，否则可能影响正常使用。
（10）不允许在减压阀上放置重物或对其进行扭转和剧烈的震动，否则可能产生减压阀故障。
（11）垂直向上安装减压阀；安全阀设定压力应略高于减压阀后的压力，一般高出10%或者0.07MPa；
（12）当减压比很大时，应安装多级减压器以保证管道中的流速≤30m/s。为了能容易的拆卸和更换减压阀，在其上下均应该预留足够的空间。
蒸汽减压阀 调试注意事项
（1）关闭减压阀前后截止阀，在保证安全阀不起跳的情况下，开启旁路管线截断阀并保持足够的时间，以完成利用流通介质对管道中的异物或锈层的吹扫去除。吹扫完成后，关闭旁路管线截止阀。
（2）缓慢打开安装在减压阀前的截止阀，并调整减压阀后截止阀的开启度，保持管道有小流量通过。
（3）取下减压阀顶部的帽盖，松开螺母，缓慢转动调整螺丝，并观察阀后的压力表，直到要求的设定植为止（顺时针转动压力上升，逆时针转动压力下降）。观察阀后最近的压力表，直到要求的设定值为止。
（4）压力设定完成后，锁紧螺母，盖上帽盖并旋转锁住。
特别注意：Y43H蒸汽减压阀，只减动压，不减静压。调整阀后压力值时，必须是蒸汽流动状态，若阀后截止阀关闭，或蒸汽不流动，会导致阀后压力高于设定值，无法降压。

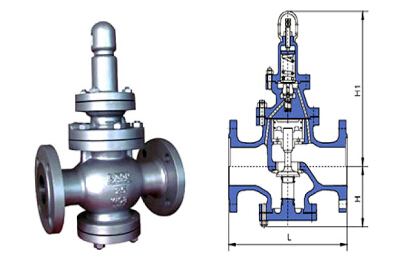

| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | 1.6/2.5MPa | 160 | 160 | 180 | 200 | 220 | 250 | 280 | 310 | 350 | 400 | 450 | 500 | 650 | 800 |
| 4.0/6.4MPa | 180 | 180 | 200 | 220 | 240 | 270 | 300 | 330 | 380 | 450 | 500 | 550 | 650 | 800 | |
| H | 1.6/2.5/4.0MPa | 90 | 98 | 110 | 110 | 125 | 125 | 130 | 160 | 170 | 200 | 210 | 240 | 290 | 335 |
| 6.4MPa | 100 | 105 | 120 | 120 | 135 | 135 | 140 | 170 | 185 | 215 | 225 | 260 | 310 | 355 | |
| H1 | 1.6/2.5/4.0MPa | 295 | 330 | 330 | 330 | 345 | 345 | 350 | 385 | 385 | 400 | 415 | 475 | 525 | 580 |
| 6.4MPa | 305 | 340 | 340 | 340 | 355 | 355 | 360 | 395 | 400 | 415 | 430 | 495 | 545 | 600 | |

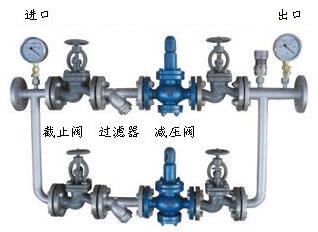

蒸汽减压阀 安装示意图
