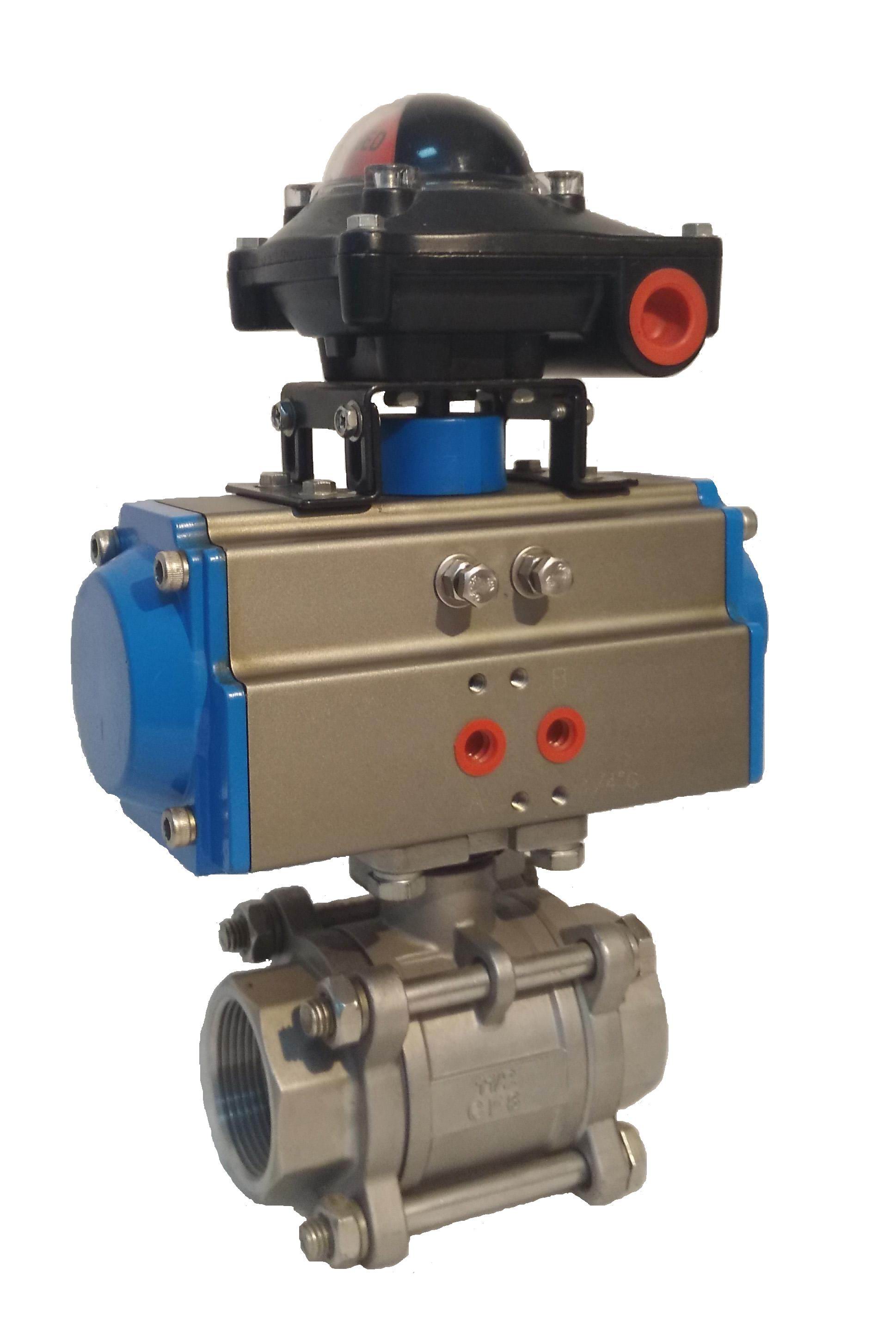

ZTA气动执行器

下一条:AW气动执行器

上一条:已经没有了

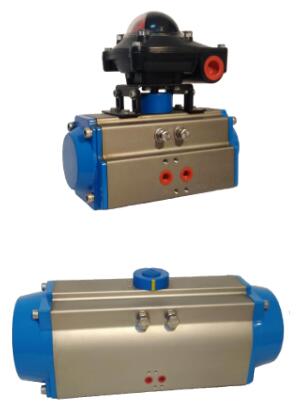

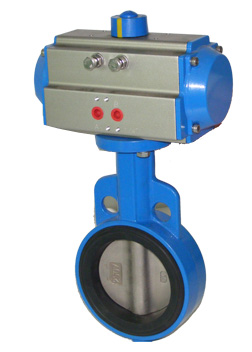

产品概述

ZTA系列气动执行器为第三代新型气动执行器,在综合运用国内外新技术,新材料,新工艺和创新观念的基础上进行研制,开发,设计而成,克服第一代和第二代的缺点,具有以下特点:

1、全面符合最新的国际规范:ISO5211,DIN3337和VDI/VDE3845,NAMUR标准。
2、挤压的高强度铝质缸体,内表面经细磨及硬质阳极氧化处理,实用寿命长,摩擦系数低,运作迅速。
3、优美紧凑,现代化的造型,多规格的系列产品使选型更经济实惠。
4、所有活动表面均选用高质量的轴承,低摩擦,长寿命,无噪音。
5、外部安装两个独立的行程调节机构,方便进行±50全开或全关位置的调整。
6、外部结构一样的执行器有双作用式和单作用式(弹簧复位)供选择,单作用式有常闭式和常开式。
7、NAMUR标准的多功能位置指示器可视代指示,安装并输出所有附件。
8、预压缩负荷弹簧,安装,拆卸安全,方便。
9、活塞和端盖采用压铸铝合金,强度高,重量轻。
10、变密封件材料,可应用于高温或低温场合。
11、不需要连接板,可直接安装电磁阀。

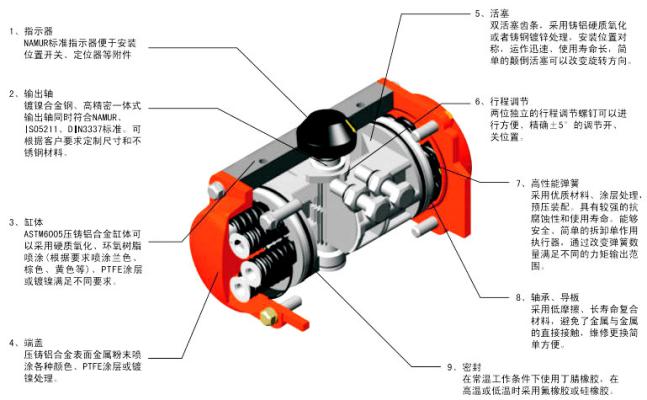

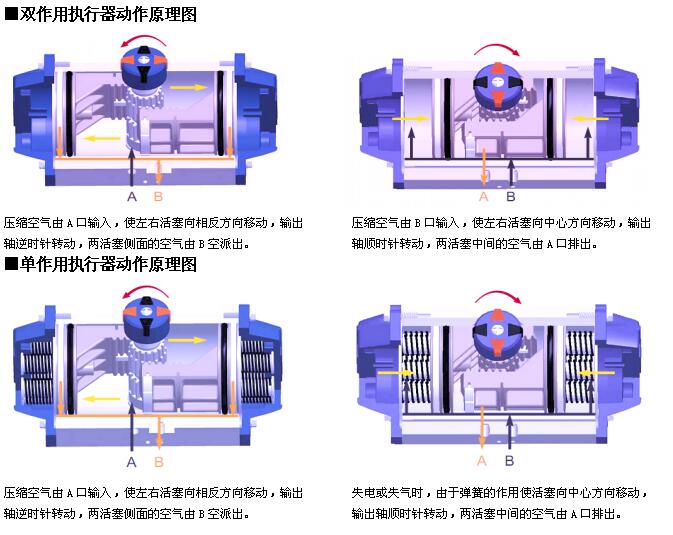

设计特征

技术参数

1、压力范围:双作用:2.5~8bar;单作用:2.5~8bar
2、温度范围:-20℃~80℃
3、旋转角度:90°±5%
4、润滑:所有动作的元件都涂有润滑剂,使用寿命长
5、使用寿命:50万次

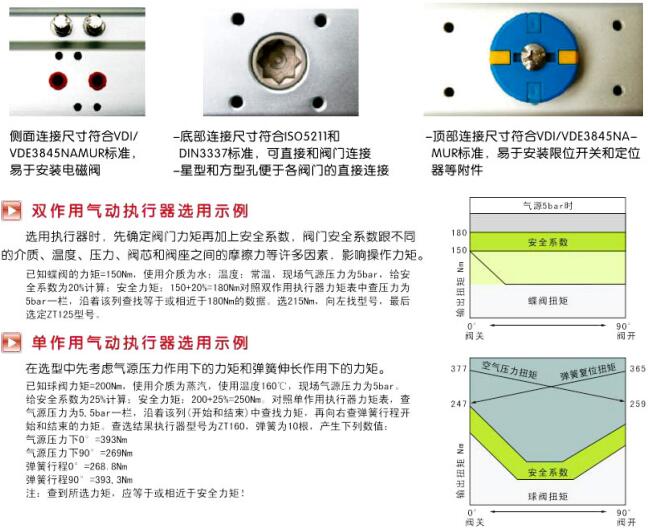

6、连接方式:
气缸底部连接依照ISO5211/DIN3337标准,电磁阀接口及气缸顶部连接依照NAMUR标准

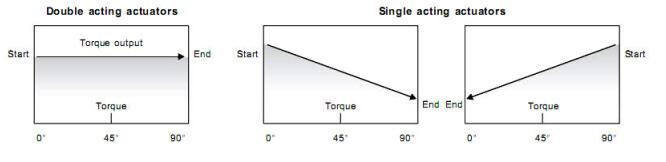

扭矩图

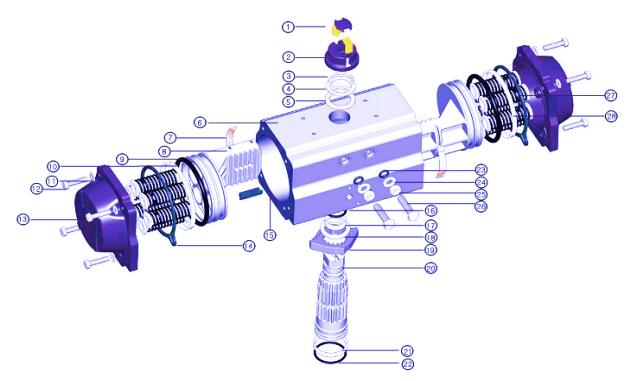

零件组装图

材质表

零件号 数量 零件名称 标准材质 防腐处理 可选材料
1 4 位置指示 塑料 ------ ------
2 1 位置指示器 塑料 ------ ------
3 1 卡簧 不锈钢 镀镍 ------
4 1 轴承 不锈钢 ------ ------
5 1 轴承 聚四氟乙烯+15%石墨 ------ ------
6 1 缸体 铝型材 硬质氧化 ------
7 2 轴承 聚四氟乙烯+15%石墨 ------ ------
8 2 活塞 压铸铝 硬质氧化 ------
9 2 O型圈 丁晴橡胶 ------ 氟橡胶/硅橡胶
10 2 轴承 自润复合材料 ------ ------
11 8 端盖螺栓垫片 不锈钢 ------ ------
12 2 端盖螺栓 不锈钢 ------ ------
13 2 左右端盖 压铸铝 铬化+聚酯涂层 ------
14 2 O型圈 丁晴橡胶 ------ 氟橡胶/硅橡胶
15 2 导套 塑料 ------ ------
16 1 O型圈 丁晴橡胶 ------ 氟橡胶/硅橡胶
17 1 轴承 聚四氟乙烯+15%石墨 ------ ------
18 1 轴承 自润复合材料 ------ ------
19 1 开关凸轮 不锈钢 ------ ------
20 1 驱动轴 合金钢 镀镍 ------
21 1 轴承 自润复合材料 ------ ------
22 1 O型圈 丁晴橡胶 ------ ------
23 1 O型圈 丁晴橡胶 ------ 氟橡胶/硅橡胶
24 2 限位螺母垫片 不锈钢 ------ 氟橡胶/硅橡胶
25 2 限位螺母 不锈钢 ------ ------
26 2 限位螺母 不锈钢 ------ ------
27 5~12 弹簧 高性能弹簧钢 磷化锌 ------
28 1 弹簧座 塑料 ------ ------

连接

耗气量

型号 开向容积(L) 关向容积(L) 型号 开向容积(L) 关向容积(L)
ZTA-32 0.03 0.04 ZTA-125 1.20 1.60
ZTA-52 0.09 0.12 ZTA-140 1.70 2.40
ZTA-63 0.14 0.20 ZTA-160 2.60 3.70
ZTA-75 0.21 0.30 ZTA-190 4.20 5.90
ZTA-83 0.29 0.41 ZTA-210 5.70 8.20
ZTA-92 0.49 0.71 ZTA-240 9.00 12.80
ZTA-105 0.70 0.99 ZTA-270 12.60 17.90

动作时间及执行器重量

型号 ZTA-32 ZTA-52 ZTA-63 ZTA-75 ZTA-83 ZTA-92 ZTA-105
S:双作用/D:单作用 S D S D S D S D S D S D S D
开启时间(S) 0.03 - 0.2 0.25 0.25 0.3 0.3 0.35 0.4 0.5 0.5 0.6 0.7 0.8
关闭时间(S) 0.03 - 0.25 0.3 0.3 0.35 0.4 0.5 0.5 0.6 0.7 0.9 0.9 1.1
大约重量(KG) 0.5 - 1.0 1.0 1.6 1.8 2.6 3.1 3.1 3.6 4.9 5.7 6.5 7.7

型号 ZTA-125 ZTA-140 ZTA-160 ZTA-190 ZTA-210 ZTA-240 ZTA-270
S:双作用/D:单作用 S D S D S D S D S D S D S D
开启时间(S) 0.9 1.1 1.3 1.5 1.6 1.8 2.2 2.4 2.9 3.4 3.8 4.3 4.5 5.0
关闭时间(S) 1.2 1.4 1.6 1.9 1.9 2.2 2.6 3.0 3.8 4.1 4.4 5.0 5.0 5.5
大约重量(KG) 9.9 11 14 16 19 24 28 34 37 45 52 64 85 104

双作用执行器扭矩表                                                                            单位:N.m.

型号 输入气源压力(bar)
2bar 3bar 4bar 5bar 6bar 7bar 8bar
ZTA-32 2.78 4.20 6.00 7.50 9.00 10.00 11.50
ZTA-52 8.32 12.48 16.44 20.80 24,96 29.12 33.28
ZTA-63 14.64 21.96 29.28 36.60 43.92 51,24 58.56
ZTA-75 20.76 31.14 41.52 51.90 62.28 76.66 83.04
ZTA-83 30.32 45.48 60.64 75.80 90.96 106.12 121.28
ZTA-92 45.50 68.30 91.00 113.70 136.40 159.20 181.90
ZTA-105 67.88 101.82 136.76 169.70 203.64 237.58 271.52
ZTA-125 116.60 174.90 233.20 291.50 349.80 408.10 466.40
ZTA-140 175.48 263.22 350.96 438.70 526.44 614.18 701.92
ZTA-160 267.40 401.10 534.80 668.50 802.20 935.90 1069.60
ZTA-190 430.96 646.44 861.90 1077.40 1292.90 1508.40 1723.80
ZTA-210 592.20 888.40 1184,50 1480.60 1776.70 2072.80 2369.00
ZTA-240 928.30 1392.50 1856.60 2320.80 2785.00 3249.10 3713.30
ZTA-270 1305.40 1958.20 2610.90 3263.60 3916.30 4569.00 5221.80

单作用执行器扭矩表                                                                                  单位:N.m.

型号 弹簧
数量
弹簧输出扭矩 输入气源压力(bar)
      4bar 5bar 6bar
    90° 90° 90° 90°
ZTA-52 8 6.3 9.9 10.1 6.4 14.2 10.5 --- ---
  10 7.9 12.4 8.5 3.9 12.6 8.0 16.8 12.1
ZTA-63 8 11.3 17.3 17.6 11.6 24.9 18.8 --- ---
  10 14.1 21.6 14.8 7.6 22.1 14.5 29.2 21.7
ZTA-75 8 17.2 23.5 25.2 17.5 35.8 27.8 --- ---
  10 21.5 29.4 20.9 11.6 31.5 21.9 42.6 32.2
ZTA-83 8 23.6 32.9 33.4 24.1 47.7 38.4 --- ---
  10 29.5 41.1 27.2 15.9 41.8 30.2 56.0 44.4
ZTA-92 8 36.8 52.7 53.3 37.4 75.8 59.9 --- ---
  10 46.0 65.9 44.1 24.2 66.6 46.7 94.6 69.4
ZTA-105 8 50.8 78.9 79.5 51.4 107.1 84.0 --- ---
  10 63.5 98.6 66.8 31.7 99.4 64.3 132.0 96.8
ZTA-125 8 92.0 138.0 139 93 197 151 --- ---
  10 115.0 172,5 116 59 174 116 232 174
ZTA-140 8 139.0 208.0 209 140 296 227 --- ---
  10 173.8 260 174 88 261 175 348 261
ZTA-160 8 215.0 314.6 315 215 447 347 --- ---
  10 268.8 393.3 261 136 393 269 526 401
ZTA-190 8 343.0 509.6 511 344 296 227 --- ---
  10 428.8 637.0 425 217 638 430 852 643
ZTA-210 8 471.0 702.0 702 471 955 764 --- ---
  10 588.8 877.5 584 296 878 589 1171 882
ZTA-240 8 740.0 1097.6 1099 741 1558 1201 --- ---
  10 925.0 1372.0 914 467 1373 926 1833 1386
ZTA-270 8 1046.0 1538.6 1540 1047 2186 1693 --- ---
  10 1307.5 1923.3 1278 662 1925 1309 2571 1955

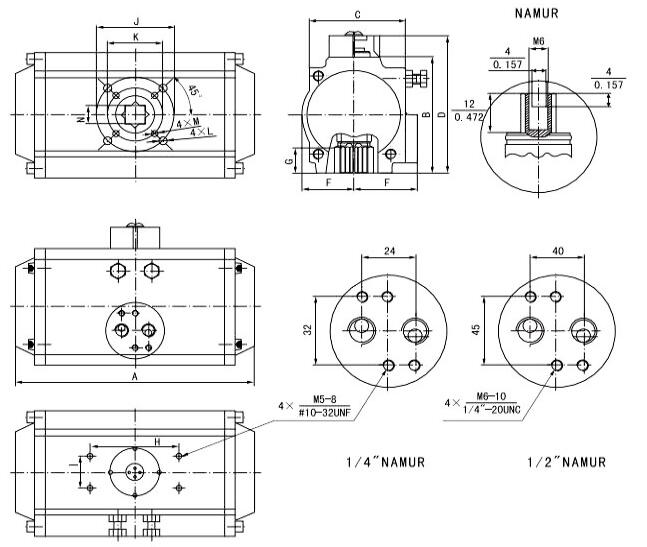

外形及连接尺寸                                                                   单位:mm

型号 A B C D E F G H I N J K L M 接口
ZTA-32 110 45 45 65 22.5 22.5 12 50 25 9 F03 - M5*7.5 -- 1/8
ZTA-52 160 72 65 92 30 41.5 14 80 30 11 F05 F03 M6*10 M5*7.5 1/8
ZTA-63 190 88 72 108 36 47 18 80 30 14 F07

F05

M8*13 M6*10 1/8
ZTA-75 206 100 81 120 42 53 20 80 30 14

F07

F05

M8*13

M6*10

1/8
ZTA-83 216 109 92 129 46 57 21 80 30 17

F07

F05

M8*13

M6*10

1/8
ZTA-92 260 117 98 137 50 58.5 22 80 30 17

F07

F05

M8*13

M6*10

1/8
ZTA-105 286 133 110 153 58 62 26 80 30 22 F10

F07

M10*16

M8*13

1/4
ZTA-125 340 155 125.5 175 67.5 75 27.5 80 30 22 F10

F07

M10*16

M8*13

1/4
ZTA-140 412 173 137.5 193 75 77 32 80 30 27 F12 F10 M12*20 M10*16 1/4
ZTA-160 480 198 158 218 87 87 34 80 30 27 F12 F10 M12*20 M10*16 1/4
ZTA-190 538 232 189 262 103 103 40 130 30 36 F14 - M16*24 -- 1/4
ZTA-210 568 257 210 287 113 113 40 130 30 36 F14 - M16*24 -- 1/4
ZTA-240 660 291 245 321 130 130 49 130 30 46 F16 - M20*26 -- 3/8
ZTA-270 740 330 273 360 147 147 49 130 30 46 F16 - M20*26 -- 3/8
材料整理中. . .
