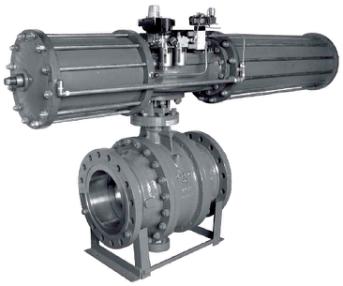

AW气动执行器

下一条：已经没有了

上一条：ZTA气动执行器

技术参数外形尺寸安装示意图现场案例

AW/AWS气动执行器的主要特点

1、AW气动执行器分为双作用式和单作用式（弹簧复位），两个分体气缸，容易制造大尺寸缸体，满足各种大口径角行程类阀门的要求。

2、输出扭矩大，动作灵活平稳；缸体内壁和活塞轴镀硬铬具有很好的抗磨性；所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数，延长使用寿命。AW气动执行器的U型曲线特性输出扭矩更适合用于大口径球阀和蝶阀等角行程阀门。

AW/AWS气动执行器的主要特点

1、AW气动执行器分为双作用式和单作用式（弹簧复位），两个分体气缸，容易制造大尺寸缸体，满足各种大口径角行程类阀门的要求。
2、输出扭矩大，动作灵活平稳；缸体内壁和活塞轴镀硬铬具有很好的抗磨性；所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数，延长使用寿命。AW气动执行器的U型曲线特性输出扭矩更适合用于大口径球阀和蝶阀等角行程阀门。

主要参数

基本设计	气动双气缸双活塞拨叉式传动机构
回转角度	双作用90°（±5°可调节）/ 单作用90°（±5°可调节）
工作环境温度	-20～+90℃
气源压力	双作用：0.3～0.8Mpa/ 单作用：0.4～0.8Mpa

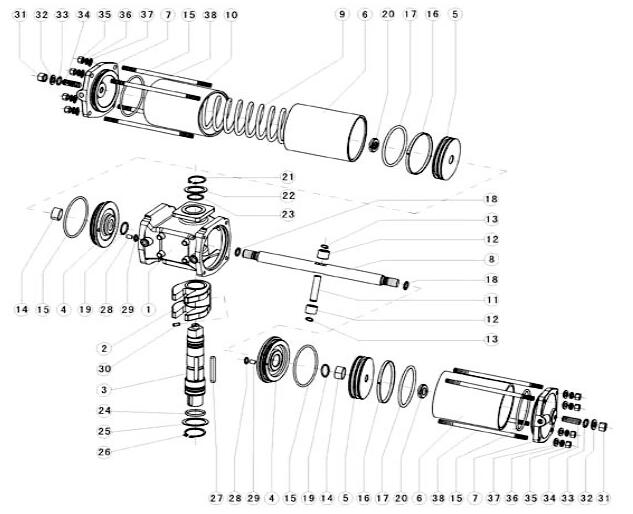

主要零部表

序号	名称	数量	序号	名称	数量	序号	名称	数量	序号	名称	数量
1	箱体	1	11	销轴	1	21	弹性挡圈	1	31	锁紧螺母	2
2	拨叉	1	12	滚套	2	22	减磨垫圈	1	32	平垫圈	2
3	转轴	1	13	弹性挡圈	2	23	O型圈	1	33	O型圈	2
4	隔板	2	14	无油轴承	2	24	O型圈	1	34	调节螺钉	1
5	活塞	2	15	O型圈	2	25	减磨垫圈	1	35	螺母	8
6	缸体	2	16	导向环	2	26	弹性挡圈	1	36	弹性垫圈	8
7	缸盖	2	17	O型圈	2	27	平键	1	37	平垫圈	8
8	活塞杆	1	18	O型圈	2	28	O型圈	2	38	双头螺栓	8
9	弹簧	1-4	19	O型圈	2	29	定位销	2	39
10	弹簧缸	1	20	锁紧螺母	2	30	紧定螺钉	1	40

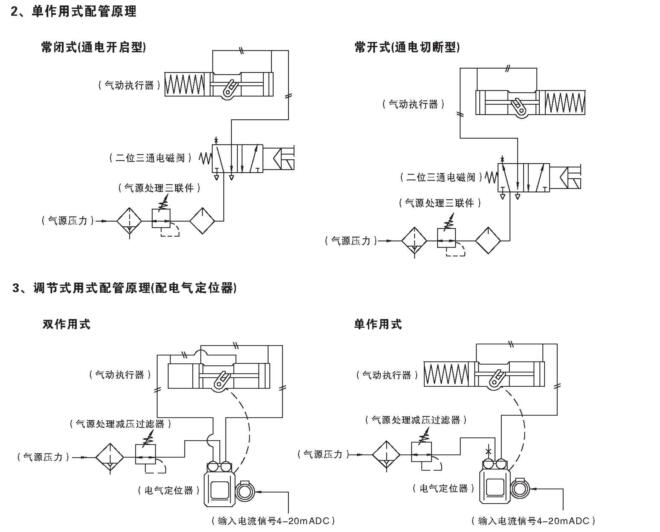

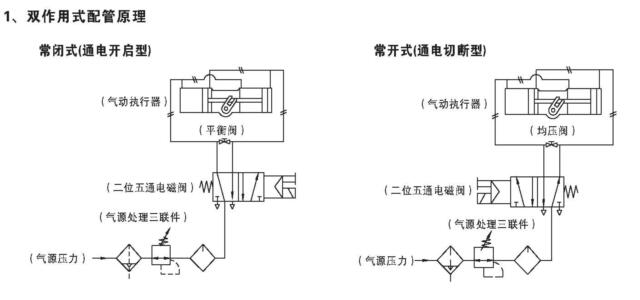

气动执行器配管原理图

AW双作用气动执行器输出扭矩表 单位：NM

型号规格	气源压力（MPa）
型号规格	0.3	0.4	0.5	0.6	0.7
AW14	437	583	729	875	1021
AW18	875	1167	1458	1750	2042
AW20	1767	2356	2945	3534	4123
AW25	3191	4255	5319	6383	7447
AW28	4502	6003	7504	9005	10506
AW35	8360	11147	13933	16720	19507
AW40	11011	14681	18351	22022	25692
AW50	20790	27720	34650	41580	48510

AWS双作用气动执行器输出扭矩表 单位：NM

型号规格	气源压力（MPa）
	弹簧扭矩		0.4		0.5		0.6
	最小	最大	最小	最大	最小	最大	最小	最大
AW14S	349	582	185	340	340	545	490	700
AW18S	709	1182	600	930	930	1290	1230	1573
AW20S	1607	2476	880	1670	1600	2390	2320	3110
AW25S	2489	4337	1970	2880	2090	4000	4210	5120
AW28S	2698	5747	1250	3960	2970	5685	4680	7400
AW35S	5314	10457	2760	7970	5900	11340	9510	14720
AW40S	7091	12478	4480	8860	6130	13260	10300	17670
AW50S	14188	25463	6370	20750	14840	29220	23310	37700

执行器开关时间表 单位：S

气源管径mm	8	10	10	12	12	12	12	20
气缸型号	AW14	AW18	AW20	AW25	AW28	AW35	AW40	AW50
开/关时间	2	3	5	8	12	20	30	45
气缸型号	AW14S	AW18S	AW20S	AW25S	AW28S	AW35S	AW40S	AW50S
气动时间	3	4	11	12	18	38	45	62
弹簧复位时间	2	3	6	7	12	18	28	40

备注：以上为温度20℃、气源压力为0.5MPa时气缸伍负载时测试数据，仅供参考。

气缸容积及耗气量单位：L

气缸型号	AW14	AW18	AW20	AW25	AW28	AW35	AW40	AW50
气缸容积A+B	6	12	25	44	62	114	149	280
气缸型号	AW14S	AW18S	AW20S	AW25S	AW28S	AW35S	AW40S	AW50S
气缸容积B	3	6	12	22	31	57	75	140

气动执行器重量 单位：Kg

气缸型号	AW14	AW18	AW20	AW25	AW28	AW35	AW40	AW50
气缸重量	48	87	152	237	341	587	647	1318
气缸型号	AW14S	AW18S	AW20S	AW25S	AW28S	AW35S	AW40S	AW50S
气缸重量	62	116	202	329	440	737	812	1667

气动执行器配套附件的功能和用途

双作用式：对阀门的开启和关闭的两位式控制。
单作用式（弹簧复位）：挡电信号或气源发生故障时，能利用弹簧因压缩而积蓄的能量对阀门实现开启或关闭。
单电控电磁阀：对气源进行换向，线圈得电时气动阀门产生打开或关闭的动作（可提供防爆型）。
双电控电磁阀：对气源进行换向，一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。具有记忆功能，线圈不用长时间通电，延长线圈的使用寿命（可提供防爆型）。
限位开关回讯器：远距离传送阀门的开关位置信号的装置（可提供防爆型）。
电气定位器：根据电流信号（标准4-20mA）的大小对阀门的介质流量进行调节控制。
气源处理三联件：包括开减压阀、过滤器和油雾器。对气源稳压和清洁，并能对执行器运动部件供油，进行润滑作用。
手动操作机构：挡自动控制发生故障时，可以实现手动打开关闭阀门。改机构有自动和手动切换装置，当切换到自动档位是，阀门通过远程控制，手动操作是无效的。

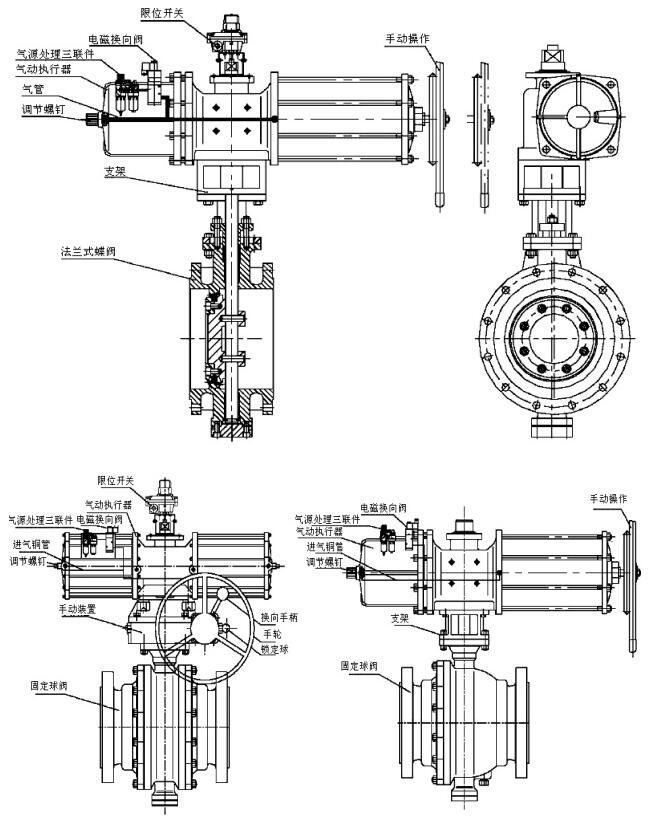

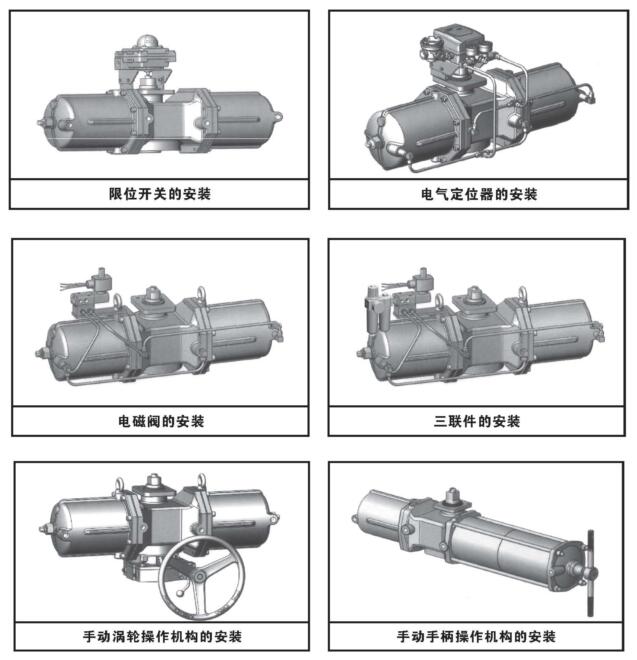

气动执行器附件安装示意图

气动执行器安装调试与维护

使用AW系列气动执行器时，请先确定阀门的扭矩，考虑管道的介质种类。水蒸气或非润滑的介质增加25%的安全系数；非润滑的干气介质增加60%的安全系数；非润滑用气体输送的颗粒粉料介质增加100%的安全系数；对于清洁的无摩擦的润滑介质增加20%的安全系数。然后根据气源工作压力（推荐0.4-0.6MPa），查找双作用或单作用式执行器扭矩表，可得到准确的执行器型号。
气动执行器与阀门的安装是否正确，直接影响到执行器安全操作和使用寿命。合理安装时执行器中心轴必须与阀杆同轴。安装之前应对阀门扭矩进行测定，不应超出所需要的扭矩。装配后，气动执行器与阀门应同时试验，对阀门加压至额定密封压力，执行器以气源0.4-0.6MPa对执行器进行多次的开启和关闭试验，观察是否有停顿和爬行现象，理应开关灵活自如。
气动执行器为现场仪表，应定期进行维护和保养。执行器气源应保持干燥清洁，定期对气源处理三联件进行排污，以免赃物进入电磁阀和执行器，影响正常工作。在正常使用情况下，应每六个月检查一次，每年检修一次。

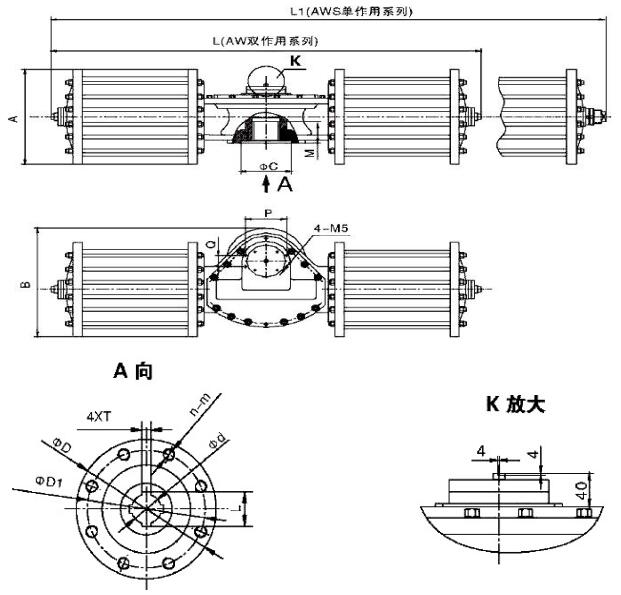

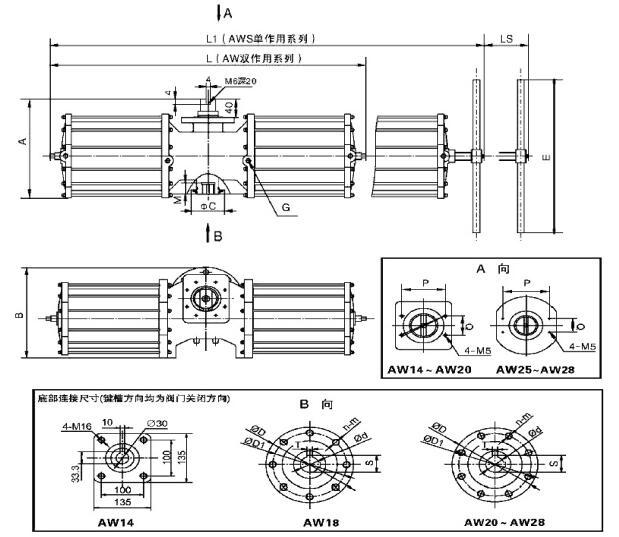

气动执行器外形及连接尺寸 单位：mm

型号	L	L1	LS	E	A	B	G	P	Q	M	C	D	D1	d	S	T	n-m
AW14	750	1050	100	450	230	210	1/4	80	30	30	80				33	10	4-16
AW18	900	1200	120	450	280	275	3/8	130	30	40	120	190	160	40	43	12	8-16
AW20	1180	1520	200	550	325	365	1/2	130	30	50	140	235	200	55	59	16	8-16
AW25	1320	1700	230	650	390	440	1/2	130	30	50	200	300	254	65	69	18	8-16
AW28	1430	1970	260	650	410	480	1/2	130	30	60	220	325	288	70	75	20	8-18

型号	L	L1	A	B	G	P	Q	M	C	D	D1	d	H	H1	L	T	n-m
AW35	1950	2700	450	560	3/4	180	60	100	220	350	300	105	100	12	118	25	8-24
AW40	1950	2700	500	580	3/4	180	60	100	220	350	300	105	100	12	118	25	8-30
AW50	2340	3210	615	695	3/4	220	60	180	260	415	356	120	180	12	135	32	12-36
