阀门型号编制说明
| D | 6 | S | 7 | 1 | X | -16 | C |
| 阀门类型 | 动作方式 | 操控 | 连接方式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
| D：蝶阀 | 6：气动 | S：手轮 | 7：对夹 | 1：中线 | X：橡胶 | 16：1.6MPa | L：铝合金 |
| 无：省略 | 10：1.0MPa |

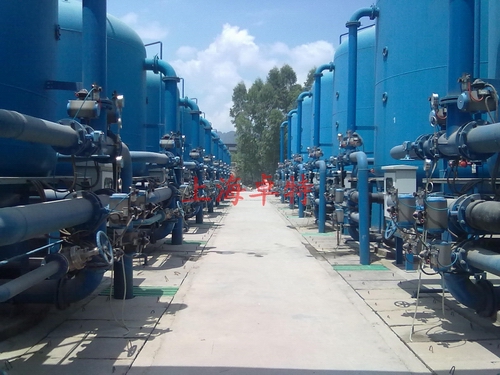

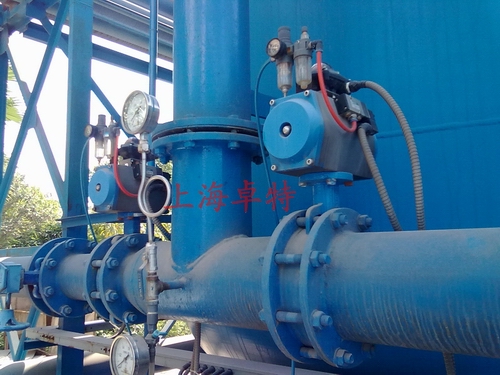

■ 铝合金气动蝶阀 产品特点
1、采用先进的无销连接技术,结构坚固紧凑,蝶板具有(上下、左右)自动对中功能。
2、阀体与阀颈铝合金一体化具有超强的防止结露作用。重量超轻,特殊材料与先进压铸工艺制成的铝压蝶阀,有效地防止结露、结灰、电腐蚀。
3、阀座法兰密封面采用大宽边:、大圆孤的密封，使阀门适应套合式和焊接式法兰连接要求,适用任何标准法兰连接要求，使安装密封更简单易行。
4、铝合金气动蝶阀防结露蝶阀原理：由于采用了高性能顶盘材料,能有效地防止阀体部分的温差，隔离了管道内介质的传递,达到了执行器和连接法兰表面无结露。高性能的材料有很多出色的优点:如低吸水性、抗腐蚀性、绝热隔冷性能等,是普通材质蝶阀的4倍。
5、铝合金气动蝶阀可以配置多种驱动装置（手柄、涡轮、气动、电动执行器），通过防结露的技术可实现对驱动装置的保护，延长驱动装置的使用寿命。
■ 铝合金气动蝶阀 主要技术参数
| 公称通径 | DN(mm) | 50～600 | ||||
| 公称压力 | PN(MPa) | 1.0 | 1.6 | |||
| 试验压力(MPa) | 强度试验 | 1.5 | 2.4 | |||
| 密封试验（水） | 1.1 | 1.76 | ||||
密封试验（气） | 0.6 | |||||
| 泄 漏 量 | A级（零泄漏） | |||||
| 连接方式 | 对 夹 | |||||
| 设计标准 | JB/T8527 GB121238 | |||||
| 法兰连接尺寸 | JB/T74-90 GB9113.1-9113.26 | |||||
| 压 力 试 验 | GB／T 13927 | |||||
| 适用介质 | 饮用水、污水、高纯水、海水、空气、油品、啤酒、一般化学介质、粘性介质 | |||||
| 适用温度 | -29℃—150℃ | |||||
| 驱动方式 | 气 动 | |||||
| 气动执行器 | ZTA双作用、ZTA单作用（弹簧复位）、AW型 | |||||
| 控制形式 | 开关型/模拟量调节型 | |||||
| 可选控制附件 | 电磁换向阀 | AC220V/DC24V | ||||
| 单作用 | 二位三通 | |||||
| 双作用 | 二位五通 | 单电控 | ||||
| 双电控 | ||||||
| 限位开关 | 机械式 | |||||
| 感应式 | ||||||
| 电气定位器 | 输入：4-20mA | |||||
| 输入/输出：4-20mA | ||||||
手操机构 | ||||||
气源处理三联件 | ||||||

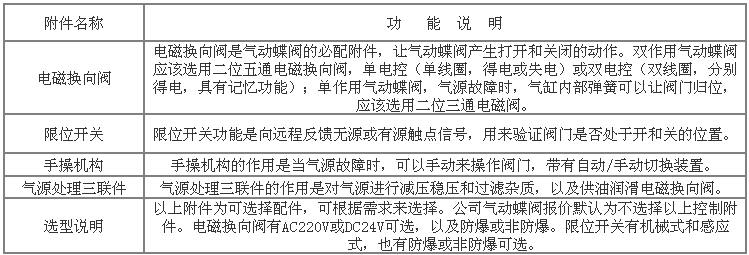

■ 铝合金气动蝶阀 控制附件功能
■ 铝合金气动蝶阀 主要零件材质
| 零件名称 | 材 料 |
| 气动执行器 | ZTA型：铝合金 / AW型：铸铁 |
| 阀 体 | 铝合金 |
| 蝶 板 | 尼龙11、不锈钢 |
| 密 封 圈 | NBR丁晴橡胶、EPDM乙丙橡胶 |
| 阀 杆 | 2Cr13、1Cr13不锈钢、CF8、CF8M、17-4PH |

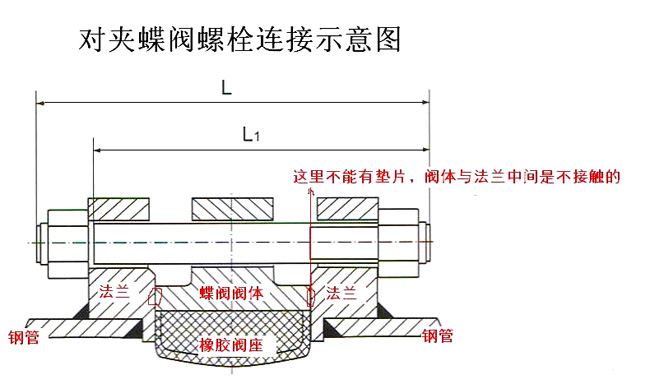

■ 铝合金气动蝶阀 外形尺寸 单位：mm
| DN | L | H | 1.0MPa | 1.6MPa | 气动执行器 (双作用) | ||||
| D | D1 | n-d | D | D1 | n-d | ||||
| 50 | 42 | 197 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | ZTA52 |
| 65 | 44 | 217 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | ZTA63 |
| 80 | 44 | 232 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | ZTA75 |
| 100 | 50 | 266 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | ZTA83 |
| 125 | 56 | 293 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | ZTA105 |
| 150 | 56 | 319 | 285 | 240 | 8-23 | 285 | 240 | 8-23 | ZTA105 |
| 200 | 60 | 389 | 340 | 295 | 8-23 | 340 | 295 | 12-23 | ZTA127 |
| 250 | 68 | 456 | 395 | 350 | 12-23 | 405 | 355 | 12-28 | ZTA140 |
| 300 | 78 | 520 | 445 | 400 | 12-23 | 460 | 410 | 12-28 | ZTA160 |
| 350 | 78 | 587 | 505 | 460 | 16-23 | 520 | 470 | 16-28 | ZTA190 |
| 400 | 102 | 649 | 565 | 515 | 16-28 | 580 | 525 | 16-31 | ZTA210 |
| 450 | 114 | 713 | 615 | 565 | 20-28 | 640 | 585 | 20-31 | ZTA240 |
| 500 | 127 | 786 | 670 | 620 | 20-28 | 715 | 650 | 20-34 | ZTA270 |
| 600 | 151 | 937 | 780 | 725 | 20-31 | 840 | 770 | 20-37 | ZTA300 |
