阀门型号编制说明
| D | 6 | S | 7 | 1 | X | -16 | C |
| 阀门类型 | 动作方式 | 操控 | 连接方式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
| D：蝶阀 | 6：气动 | S：手轮 | 7：对夹 | 1：中线 | X：橡胶 | 16：1.6MPa | 铸铁省略 |
| 无：省略 | 10：1.0MPa | C：碳钢 | |||||
| P：不锈钢304 | |||||||
| R：不锈钢316 |
■脱硫气动蝶阀 产品特点
1、我公司生产的脱硫气动蝶阀专为电厂脱硫脱硝工程而设计，充分考虑了脱硫浆液对阀门的腐蚀和磨损，保证阀板衬里是唯一能够接触到浆液的部件，而其他部件不被石灰石（或石灰膏）浆液腐蚀。因此，阀体和阀杆就不需要采用昂贵的合金(2205)材料，从而大大节约了成本。脱硫气动蝶阀独特的阀座设计完全把阀体与流体介质隔开，与其他同类阀门比较，它有更佳的阀座牢固方式、就地更换阀座快捷、阀门保持零泄漏、且摩擦小。蝶阀阀板采用高性能合金(2205)材料，有效抵御浆液的腐蚀和磨损。
2、主要结构由阀体，阀瓣，阀座，阀杆及传动操作机构等部件组成，阀座采用可脱卸构造，并可根据不同介质的物理化学特性，选用相应的耐高温，耐低温，耐腐蚀，耐光，耐老化材质。
3、采用中线型结构无偏心设计，具有显著的操作扭矩低的特征，配置电动装置时的经济性显著；采用衬胶结构，蝶板圆周形密封面精密加工至较高的光洁度，对橡胶阀座的摩擦系数极低，阀门使用寿命较长；阀板密封面流态特性呈线性状态，具有较小的流阻系数，阀门流阻小；独特设计的模压橡胶阀座具有极佳的均衡性和支撑性。
■脱硫气动蝶阀 主要技术参数
| 公称通径 | DN(mm) | 50～600 | ||||
| 公称压力 | PN(MPa) | 1.0 | 1.6 | |||
| 试验压力(MPa) | 强度试验 | 1.5 | 2.4 | |||
| 密封试验（水） | 1.1 | 1.76 | ||||
密封试验（气） | 0.6 | |||||
| 泄 漏 量 | A级（零泄漏） | |||||

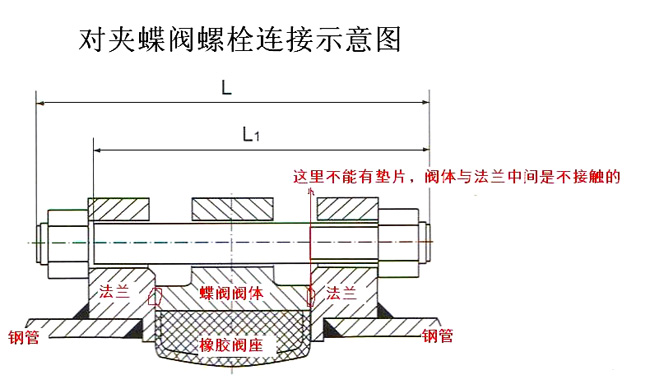

| 连接方式 | 对 夹 | |||||
| 设计标准 | JB/T8527 GB121238 | |||||
| 法兰连接尺寸 | JB/T74-90 GB9113.1-9113.26 | |||||
| 压 力 试 验 | GB／T 13927 | |||||
| 适用介质 | 石膏浆液 | |||||
| 适用温度 | -29℃—150℃ | |||||
| 驱动方式 | 气 动 | |||||
| 气动执行器 | ZTA双作用、ZTA单作用（弹簧复位）、AW型 | |||||
| 控制形式 | 开关型/模拟量调节型 | |||||

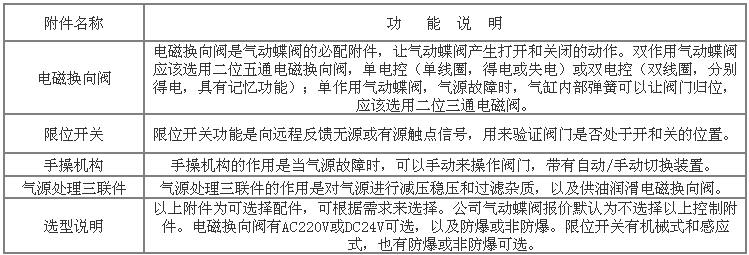

| 可选控制附件 | 电磁换向阀 | AC220V/DC24V | ||||
| 单作用 | 二位三通 | |||||
| 双作用 | 二位五通 | 单电控 | ||||
| 双电控 | ||||||
| 限位开关 | 机械式 | |||||
| 感应式 | ||||||
| 电气定位器 | 输入：4-20mA | |||||
| 输入/输出：4-20mA | ||||||
手操机构 | ||||||
气源处理三联件 | ||||||
■脱硫气动蝶阀 主要零件材质
| 零件名称 | 材料 |
| 气动执行器 | ZTA型：铝合金 / AW型：铸铁 |
| 阀 体 | 灰铸铁、球墨铸铁、铸钢、不锈钢 |
| 蝶 板 | 奥氏体不锈钢1.4529；双相不锈钢2507 |
| 密 封 圈 | NBR丁晴橡胶、EPDM乙丙橡胶 |
| 阀 杆 | 2Cr13、1Cr13不锈钢、CF8、CF8M、17-4PH |
■脱硫气动蝶阀 外形尺寸 单位：mm
DN | L | H | 1.0MPa | 1.6MPa | 气动执行器 (双作用) | ||||
D | D1 | n-d | D | D1 | n-d | ||||
50 | 42 | 197 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | ZTA52 |
65 | 44 | 217 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | ZTA63 |
80 | 44 | 232 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | ZTA75 |
100 | 50 | 266 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | ZTA83 |
125 | 56 | 293 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | ZTA105 |
150 | 56 | 319 | 285 | 240 | 8-23 | 285 | 240 | 8-23 | ZTA105 |
200 | 60 | 389 | 340 | 295 | 8-23 | 340 | 295 | 12-23 | ZTA127 |
250 | 68 | 456 | 395 | 350 | 12-23 | 405 | 355 | 12-28 | ZTA140 |
300 | 78 | 520 | 445 | 400 | 12-23 | 460 | 410 | 12-28 | ZTA160 |
350 | 78 | 587 | 505 | 460 | 16-23 | 520 | 470 | 16-28 | ZTA190 |
400 | 102 | 649 | 565 | 515 | 16-28 | 580 | 525 | 16-31 | ZTA210 |
450 | 114 | 713 | 615 | 565 | 20-28 | 640 | 585 | 20-31 | ZTA240 |
500 | 127 | 786 | 670 | 620 | 20-28 | 715 | 650 | 20-34 | ZTA270 |
600 | 151 | 937 | 780 | 725 | 20-31 | 840 | 770 | 20-37 | ZTA300 |

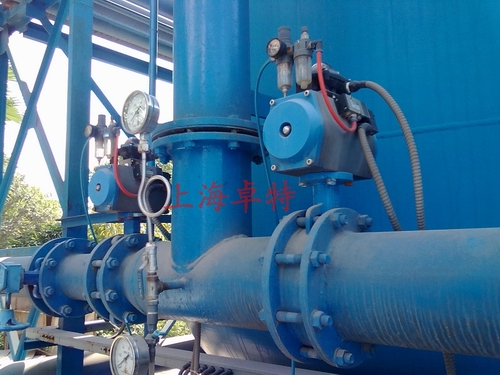

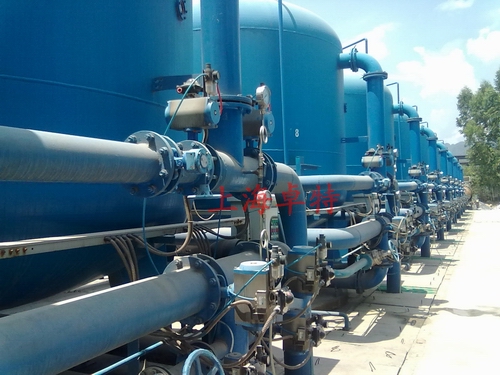

脱硫气动蝶阀现场图片
