阀门型号编制说明
| D | 6 | S | 7 | 1 | X | -16 | C |
| 阀门类型 | 动作方式 | 操控 | 连接方式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
| D：蝶阀 | 6：气动 | S：手轮 | 7：对夹 | 1：中线 | F：聚四氟乙烯 | 16：1.6MPa | 铸铁省略 |
| 无：省略 | F46：聚全氟乙丙稀 | 10：1.0MPa | C：碳钢 | ||||
| P：不锈钢304 | |||||||
| R：不锈钢316 |

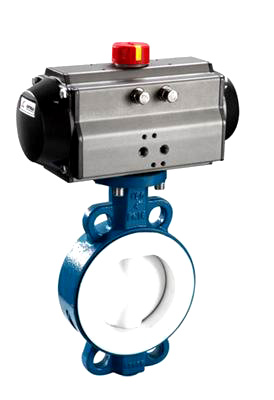

1、D71F4/D71F46耐腐蚀衬氟气动蝶阀采用对分两片阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀，其中D71F46阀杆与蝶板（锻）为一体，表面均匀包覆一层FEP。衬氟气动蝶阀阀体通道内表面光滑，流体阻力小，CV值高，流通能力强，扭矩适中，采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座，完全达到介质的零泄漏。
2、安装双作用气动执行器和二位五通电磁换向阀，可以控制阀门的开和关；衬氟气动蝶阀安装单作用气动执行器和二位三通电磁换向阀，不但可以控制阀门的开和关，而且能在气源发生故障时，阀门会自动停在预设的开或关的安全位置。
■衬氟气动蝶阀 主要零件材质
| 零件名称 | 材 料 |
| 气动执行器 | ZTA型：铝合金 / AW型：铸铁 |
| 阀 体 | 灰铸铁、球墨铸铁、铸钢、不锈钢 |
| 蝶 板 | 不锈钢、WCB+F46 |
| 密 封 圈 | PTFE、F46（聚全氟乙丙稀） |
| 阀 杆 | 2Cr13、1Cr13不锈钢、CF8、CF8M、17-4PH |
■衬氟气动蝶阀 主要技术参数
| 公称通径 | DN(mm) | 50～600 | ||||
| 公称压力 | PN(MPa) | 1.0 | 1.6 | |||
| 试验压力(MPa) | 强度试验 | 1.5 | 2.4 | |||
| 密封试验（水） | 1.1 | 1.76 | ||||
密封试验（气） | 0.6 | |||||
| 泄 漏 量 | A级（零泄漏） | |||||
| 连接方式 | 对 夹 | |||||
| 设计标准 | JB/T8527 GB121238 | |||||
| 法兰连接尺寸 | JB/T74-90 GB9113.1-9113.26 | |||||
| 压 力 试 验 | GB／T 13927 | |||||
| 适用介质 | 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。 | |||||
| 适用温度 | -29℃—150℃ | |||||
| 驱动方式 | 气 动 | |||||
| 气动执行器 | ZTA双作用、ZTA单作用（弹簧复位）、AW型 | |||||
| 控制形式 | 开关型/模拟量调节型 | |||||
| 可选控制附件 | 电磁换向阀 | AC220V/DC24V | ||||
| 单作用 | 二位三通 | |||||
| 双作用 | 二位五通 | 单电控 | ||||
| 双电控 | ||||||
| 限位开关 | 机械式 | |||||
| 感应式 | ||||||
| 电气定位器 | 输入：4-20mA | |||||
| 输入/输出：4-20mA | ||||||
手操机构 | ||||||
气源处理三联件 | ||||||

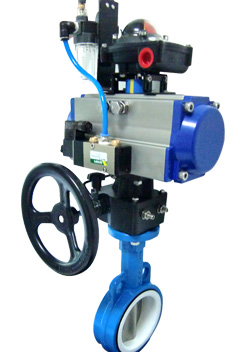

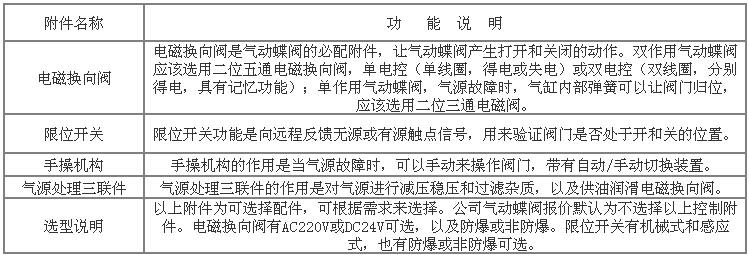

■衬氟气动蝶阀 控制附件功能

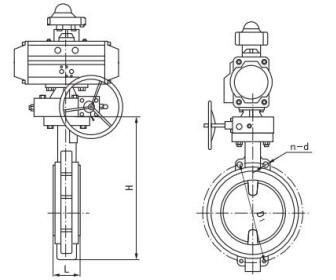

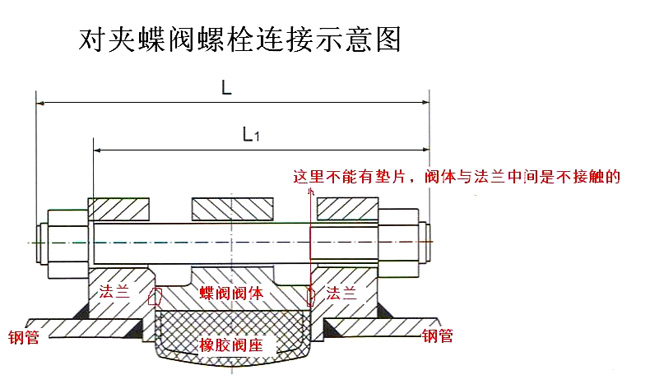

■衬氟气动蝶阀 外形尺寸 单位：mm
| DN | L | H | 1.0MPa | 1.6MPa | 气动执行器 (双作用) | ||||
| D | D1 | n-d | D | D1 | n-d | ||||
| 50 | 42 | 197 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | ZTA63 |
| 65 | 44 | 217 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | ZTA75 |
| 80 | 44 | 232 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | ZTA83 |
| 100 | 50 | 266 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | ZTA105 |
| 125 | 56 | 293 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | ZTA105 |
| 150 | 56 | 319 | 285 | 240 | 8-23 | 285 | 240 | 8-23 | ZTA125 |
| 200 | 60 | 389 | 340 | 295 | 8-23 | 340 | 295 | 12-23 | ZTA140 |
| 250 | 68 | 456 | 395 | 350 | 12-23 | 405 | 355 | 12-28 | ZTA160 |
| 300 | 78 | 520 | 445 | 400 | 12-23 | 460 | 410 | 12-28 | ZTA190 |
| 350 | 78 | 587 | 505 | 460 | 16-23 | 520 | 470 | 16-28 | ZTA210 |
| 400 | 102 | 649 | 565 | 515 | 16-28 | 580 | 525 | 16-31 | ZTA240 |
| 450 | 114 | 713 | 615 | 565 | 20-28 | 640 | 585 | 20-31 | ZTA270 |
| 500 | 127 | 786 | 670 | 620 | 20-28 | 715 | 650 | 20-34 | ZTA300/AW25 |
| 600 | 151 | 937 | 780 | 725 | 20-31 | 840 | 770 | 20-37 | AW28 |
大于DN600的气动蝶阀尺寸，请与销售部联系！

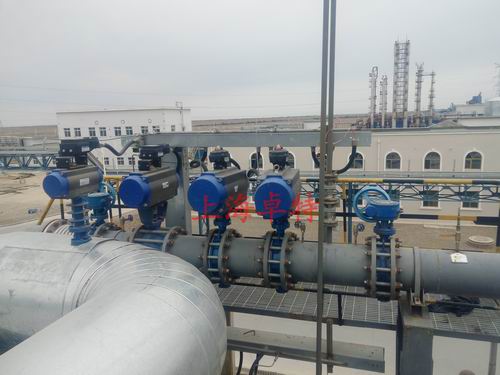

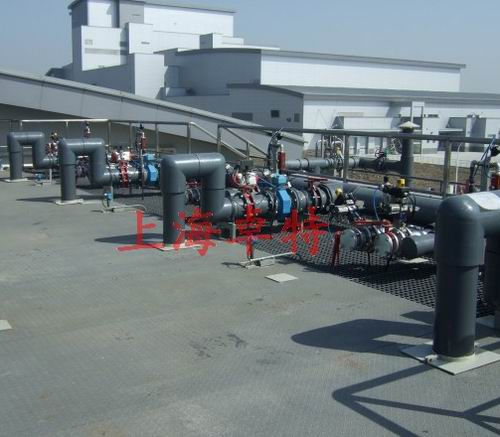

衬氟气动蝶阀现场图
