阀门型号编制说明
| T | D | 6 | S | 7 | 1 | X | -16 | C |
| 控制方式 | 阀门类型 | 动作方式 | 操控 | 连接方式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
| T：调节型 | D：蝶阀 | 6：气动 | S：手轮 | 7：对夹 | 1：中线 | X：橡胶 | 16：1.6MPa | 铸铁省略 |
| 无：开关 | 无：省略 | 4：法兰 | 3：三偏心 | F：PTFE | 10：1.0MPa | C：碳钢 | ||
| F46：F46 | 25：2.5MPa | P：304 | ||||||
| H：硬密封 | R：316 | |||||||
| W：本体 | L：铝合金 |
■气动调节蝶阀 产品特点
1、采用先进的无销连接技术,结构坚固紧凑,蝶板具有(上下、左右)自动对中功能。
2、阀体与阀颈铝合金一体化具有超强的防止结露作用。重量超轻,特殊材料与先进压铸工艺制成的铝压蝶阀,有效地防止结露、结灰、电腐蚀。
3、阀座法兰密封面采用大宽边:、大圆孤的密封，使阀门适应套合式和焊接式法兰连接要求,适用任何标准法兰连接要求，使安装密封更简单易行。
4、气动调节蝶阀的气动执行器采用挤压的高强度铝质缸体，内表面细磨精加工及硬质阳极化处理，摩擦系数小，使用寿命长，抗腐蚀性能强；双活塞齿轮齿条式设计，结构紧凑、安装位置对称、改变输出轴转向方便，使用寿命长、动作迅速；高精度齿轮和齿条，啮合间隙小、精度高，输出功率大；全面符合最新的国际规范：输出轴槽、螺孔；顶部安装孔尺寸符合NAMUR标准；气源接口尺寸符合NAMUR标准；底部安装孔尺寸符合ISO5211、DIN3337标准,方便安装电磁阀、限位开关等附件。
5、气动调节蝶阀配用ZTA系列气动执行机构和电器定位器，输入4-20mADC信号及5bar气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。安装单作用气动执行器和电器定位器，不但可以控制阀门的开启角度，而且能在气源或模拟信号发生故障时，阀门会自动停在预设的开或关的安全位置。

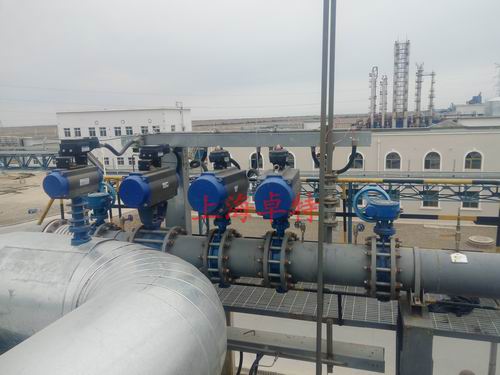

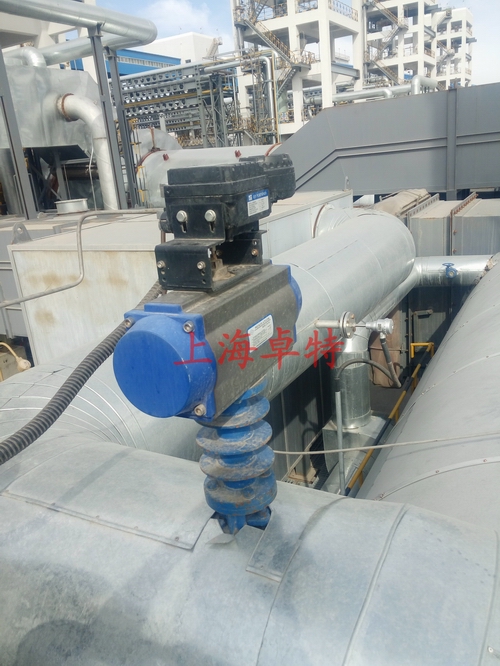

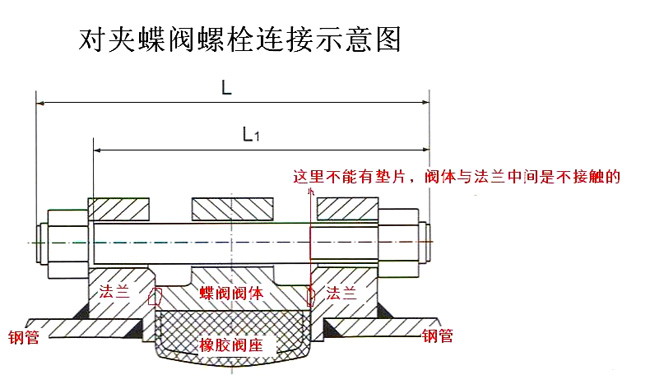

6、气动调节蝶阀的蝶阀，根据介质的种类不同，可以是软密封蝶阀，也可以是硬密封蝶阀，可以对夹连接，也可以法兰连接。下文描述的是软密封对夹气动调节蝶阀，硬密封气动调节蝶阀可以参考硬密封气动蝶阀的参数。
■气动调节蝶阀 主要技术参数
| 公称通径 | DN(mm) | 50～1200 | ||||
| 公称压力 | PN(MPa) | 1.6 | 2.5 | |||
| 试验压力(MPa) | 强度试验 | 2.4 | 3.75 | |||
| 密封试验（水） | 1.76 | 2.75 | ||||
| 密封试验（气） | 0.6 | |||||
| 泄 漏 量 | A级（零泄漏） | |||||
| 连接方式 | 对夹、法兰 | |||||
| 可选配蝶阀 | 法兰偏心软密封蝶阀、中线法兰蝶阀、衬氟蝶阀、对夹硬密封蝶阀、 法兰硬密封蝶阀、通风蝶阀 | |||||
| 设计标准 | JB/T8527 GB121238 | |||||
| 法兰连接尺寸 | JB/T74-90 GB9113.1-9113.26 | |||||
| 压 力 试 验 | GB／T 13927 | |||||
| 适用介质 | 饮用水、污水、高纯水、海水、空气、蒸汽、天然气、油品、纸浆、啤酒、一般化学介质、粘性介质、食品、固体粉末及颗粒物等 | |||||
| 适用温度 | -29℃—150℃ | |||||
| 驱动方式 | 气 动 | |||||
| 气动执行器 | ZTA双作用、ZTA单作用（弹簧复位）、AW型 | |||||
| 控制形式 | 开关型/模拟量调节型 | |||||
| 可选控制附件 | 电磁换向阀 | AC220V/DC24V | ||||
| 单作用 | 二位三通 | |||||
| 双作用 | 二位五通 | 单电控 | ||||
| 双电控 | ||||||
| 限位开关 | 机械式 | |||||
| 感应式 | ||||||
| 电气定位器 | 输入：4-20mA | |||||
| 输入/输出：4-20mA | ||||||
| 手操机构 | ||||||
| 气源处理三联件 | ||||||
| 零件名称 | 材 料 |
| 气动执行器 | ZTA型：铝合金 / AW型：铸铁 |
| 阀 体 | 灰铸铁、球墨铸铁、铸钢、不锈钢 |
| 蝶 板 | QT400、铝青铜、尼龙11、不锈钢 |
| 密 封 圈 | NBR丁晴橡胶、EPDM乙丙橡胶、PTFE、F46、不锈钢合金 |
| 阀 杆 | 2Cr13、1Cr13不锈钢、CF8、CF8M、17-4PH |
■气动调节蝶阀 外形尺寸 单位：mm
| DN | L | H | 1.0MPa | 1.6MPa | 气动执行器 (双作用) | ||||
| D | D1 | n-d | D | D1 | n-d | ||||
| 50 | 42 | 197 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | ZTA63 |
| 65 | 44 | 217 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | ZTA75 |
| 80 | 44 | 232 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | ZTA83 |
| 100 | 50 | 266 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | ZTA105 |
| 125 | 56 | 293 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | ZTA105 |
| 150 | 56 | 319 | 285 | 240 | 8-23 | 285 | 240 | 8-23 | ZTA127 |
| 200 | 60 | 389 | 340 | 295 | 8-23 | 340 | 295 | 12-23 | ZTA140 |
| 250 | 68 | 456 | 395 | 350 | 12-23 | 405 | 355 | 12-28 | ZTA160 |
| 300 | 78 | 520 | 445 | 400 | 12-23 | 460 | 410 | 12-28 | ZTA190 |
| 350 | 78 | 587 | 505 | 460 | 16-23 | 520 | 470 | 16-28 | ZTA210 |
| 400 | 102 | 649 | 565 | 515 | 16-28 | 580 | 525 | 16-31 | ZTA240 |
| 450 | 114 | 713 | 615 | 565 | 20-28 | 640 | 585 | 20-31 | ZTA270 |
| 500 | 127 | 786 | 670 | 620 | 20-28 | 715 | 650 | 20-34 | ZTA300/AW25 |
| 600 | 151 | 937 | 780 | 725 | 20-31 | 840 | 770 | 20-37 | AW28 |
大于DN600的气动蝶阀尺寸；或硬密封气动调节蝶阀；配法兰蝶阀、硬密封蝶阀、通风蝶阀等连接尺寸，请与销售部联系！
