■ 阀门型号编制说明
| D | 3 | 7 | 1 | X | -16 | C |
| 阀门类型 | 动作方式 | 连接方式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
| D：蝶阀 | 3：涡轮 | 7：对夹 | 1：中线 | X：橡胶 | 16：1.6MPa | 铸铁省略 |
| 无：手柄 | 10：1.0MPa | C：碳钢 | ||||
| P：不锈钢304 | ||||||
| R：不锈钢316 |

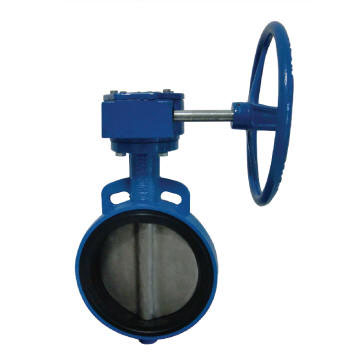

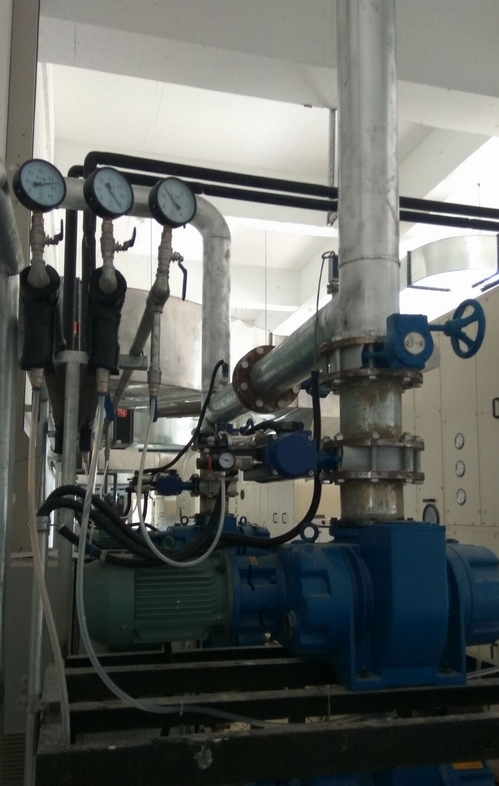

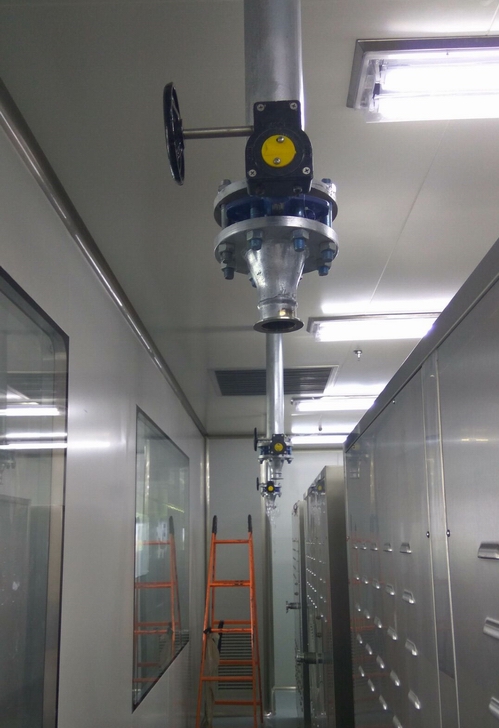

■手动对夹中线蝶阀 产品概述
我公司吸收了国内外蝶阀的先进生产技术和加工工艺。符合相应的国家标准。该产品具有定位精度高，启闭力矩小、寿命长、维修方便、适应范围广等特点。
设计特点是阀板与阀杆的连接采用无销连接方式，从而避免了再销子处的渗漏和装卸困难等问题，现场更换零件十分方便。同时使阀板处于浮动状态，因而扭矩小，寿命长，启闭试验数万次后完好无损。
阀板的边缘加工成球面，抛光后，整个阀板表面覆以尼龙。该尼龙为进口尼龙11，属植物性涂料，经美国USDA、英国WRC、法国LAB、PUTTIERS、荷兰KINA、挪威DNY等组织的认可，符合管道的卫生标准。目前，尼龙涂覆已在欧美等国大量使用于供水管道、饮料、食品及医药等工程。尼龙涂覆可防止菌类生长，同时又抗腐蚀，能经受2000小时的盐雾试验，10年的海水浸泡试验，同时又能防紫外线的照射和冲击，并且摩擦系数小。
环氧涂层用于阀体的表面，它具有非常好的防腐和耐磨性，在盐溶液、油脂、酒精、石油、弱酸弱碱及潮湿的环境中具有良好的抵抗力。
手动对夹中线蝶阀的密封的关键零件在于橡胶阀座，我们选择了合理的结构形式---沟式，又有合理的压缩比，使阀门在规定的压力范围内，无任何泄漏现象。实现完全密封，气压试验无可见泄漏。
■手动对夹中线蝶阀 技术参数
公称通径：DN50-600（mm）
公称压力：1.0-1.6MPa
连接法兰：JB/T74-90 GB9113.1-9113.26

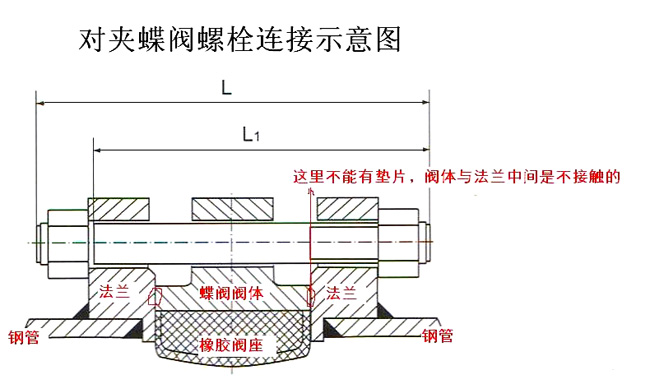

连接方式：对夹
阀体材料：HT200、QT400、WCB、不锈钢
阀板材料：QT400、铝青铜、尼龙11、CF8、CF8M、双相不锈钢
阀 座：NBR、EPDM
适用介质：淡水、海水、污水、空气、天然气、油品、一般化学介质等。
■手动对夹中线蝶阀 产品特点
1、采用尼龙无销蝶板，具有优异的减磨、自润滑性，操作力矩比普通有销蝶阀降低百分之四十；
2、密封面耐磨性好（尼龙耐磨性是铜的七倍），可明显延长蝶阀的使用寿命，与普通中线蝶阀相比，使用寿命可明显延长3倍；
3、尼龙材料无任何毒性，并且抗菌、抗霉，符合人们日益重视的绿色环保要求；
4、尼龙具有优异的耐碱、盐性能，耐弱酸侵蚀，对有机化合物呈惰性，适应范围广；
6、先进的无销连接，保证了介质与金属完全隔离，提高了产品的可靠性，使蝶阀的维修简单；
7、产品与管道法兰连接尺寸符合现有蝶阀产品的各国标准。
■手动对夹中线蝶阀 密封副使用介质推荐表
| 密封副材质 | 适 用 温 度 | 介质类型及适用程度 | 突出特性 | |||||||||||||
| 淡水 | 海水 | 盐类 | 强碱 | 弱碱 | 强酸 | 弱酸 | 天然气 | 醇类 | 空气 | 蒸汽 | 油类 | 食品 | ||||
| 阀 座 | 丁晴 | -12℃→82℃ | A | A | A | B | A | D | B | A | C | A | D | A | B | 耐 油 |
| 三元乙丙 | -35℃→135℃ | A | A | A | A | A | C | A | B | B | A | A | C | A | 耐老化 | |
| 硅橡胶 | -65℃→220℃ | A | A | A | A | A | A | A | B | B | A | A | C | A | 耐高温 | |
| 氟橡胶 | -23℃→204℃ | A | A | A | C | A | C | A | A | C | A | A | A | A | 耐高温、耐腐蚀 | |
| 聚四氟乙烯 | -200℃→180℃ | A | A | A | A | A | A | A | A | A | A | A | A | A | 耐高温、耐腐蚀 | |
| 蝶板 | 球铁电镀 | -30℃→200℃ | B | D | C | D | C | D | C | B | A | B | A | A | C | 耐 热 |
| 球铁尼龙涂覆 | -60℃→100℃ | A | A | A | A | A | D | A | A | C | A | D | A | A | 抗蚀、耐磨、减摩 | |
| 铝青铜 | -273℃→232℃ | A | B | C | D | C | D | B | A | A | A | A | A | C | 耐热、耐腐蚀 | |
| 不锈钢 | -268℃→316℃ | A | B | C | C | B | C | A | A | A | A | A | A | A | 耐高温、耐腐蚀 | |
■手动对夹中线蝶阀 外形尺寸（手柄操作） 单位：mm
DN | L | H | 1.0MPa | 1.6MPa | ||||
D | D1 | n-d | D | D1 | n-d | |||
50 | 42 | 197 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
65 | 44 | 217 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
80 | 44 | 232 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
100 | 50 | 266 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
125 | 56 | 293 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
150 | 56 | 319 | 285 | 240 | 8-23 | 285 | 240 | 8-23 |
200 | 60 | 389 | 340 | 295 | 8-23 | 340 | 295 | 12-23 |
■手动对夹中线蝶阀 外形尺寸（涡轮操作） 单位：mm
DN | L | H | 1.0MPa | 1.6MPa | ||||
D | D1 | n-d | D | D1 | n-d | |||
50 | 42 | 197 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
65 | 44 | 217 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
80 | 44 | 232 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
100 | 50 | 266 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
125 | 56 | 293 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
150 | 56 | 319 | 285 | 240 | 8-23 | 285 | 240 | 8-23 |
200 | 60 | 389 | 340 | 295 | 8-23 | 340 | 295 | 12-23 |
