阀门型号编制说明
| D | 3 | 4 | 3 | X | -16 | C |
| 阀门类型 | 动作方式 | 连接方式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
| D：蝶阀 | 3：涡轮 | 4：法兰 | 3：偏心 | X：橡胶 | 16：1.6MPa | 铸铁省略 |
| 无：手柄 | 10：1.0MPa | C：碳钢 |
■手动软密封法兰蝶阀 产品特性
1，结构长度短，重量轻，90°旋转，开关迅速；零部件选材精良。
2，大口径阀的阀瓣为双平板桁架流通式，流阻小，提高介质流动效率。
3，手动软密封法兰蝶阀阀座采用不锈钢，用特殊接合剂固定于阀体上；阀瓣密封圈则用橡胶使用押圈和螺栓固定，如此具有结构简单，完全密封，泄露为零。
4，设计合理，装拆容易，便于维修，不必从阀门上拆下阀轴、阀瓣即可更换密封圈。
5，阀轴的轴承采用自润式轴承，运行中摩擦阻力小，且不需注油。
6，阀瓣密封圈与阀体上之阀座采用偏心结构，减少密封圈的摩擦，延长阀门使用寿命。
■手动软密封法兰蝶阀 主要技术参数
公称通径：DN50-1200（mm）
公称压力：1.0-1.6MPa
连接法兰：JB/T74-90 GB9113.1-9113.26
连接方式：法兰
阀门设计符合：JB/T8527 GB12123、
试验和检验：GB/T13927
■手动软密封法兰蝶阀 主要零件材质
| 零件名称 | 材 料 |
| 阀 体 | HT200、QT400、WCB |
| 蝶 板 | QT400、WCB、不锈钢 |
| 密 封 圈 | NBR、EPDM |
| 阀 杆 | 2Cr13、1Cr13不锈钢、铬钼钢、17-4PH |
| 填 料 | 柔性石墨 |

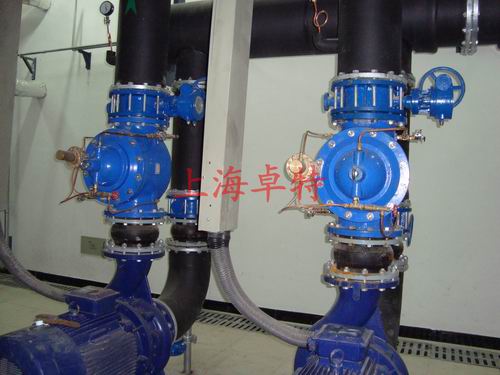

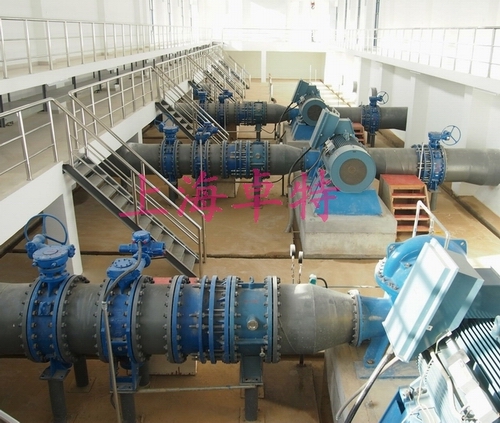

■手动软密封法兰蝶阀 适用介质
饮用水、污水、高纯水、海水、空气、天然气、油品、纸浆、啤酒、一般化学介质、粘性介质、食品、固体粉末及颗粒物等。

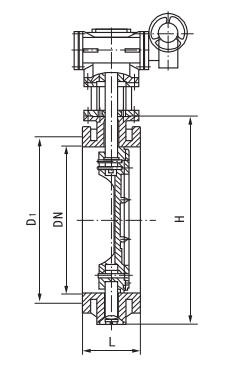

■手动软密封法兰蝶阀 外形尺寸 单位：mm
| DN | L | H | 1.0MPa | 1.6MPa | ||||
| D | D1 | n-d | D | D1 | n-d | |||
| 50 | 108 | 306 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 112 | 321 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
| 80 | 114 | 345 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 127 | 387 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
| 125 | 140 | 411 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
| 150 | 140 | 447 | 285 | 240 | 8-23 | 285 | 240 | 8-23 |
| 200 | 152 | 607 | 340 | 295 | 8-23 | 340 | 295 | 12-23 |
| 250 | 165 | 688 | 395 | 350 | 12-23 | 405 | 355 | 12-28 |
| 300 | 178 | 742 | 445 | 400 | 12-23 | 460 | 410 | 12-28 |
| 350 | 190 | 797 | 505 | 460 | 16-23 | 520 | 470 | 16-28 |
| 400 | 216 | 930 | 565 | 515 | 16-28 | 580 | 525 | 16-31 |
| 450 | 222 | 975 | 615 | 565 | 20-28 | 640 | 585 | 20-31 |
| 500 | 229 | 1065 | 670 | 620 | 20-28 | 715 | 650 | 20-34 |
| 600 | 267 | 1225 | 780 | 725 | 20-30 | 840 | 770 | 20-36 |
| 700 | 292 | 1343 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
| 800 | 318 | 1436 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
| 900 | 330 | 1616 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 |
| 1000 | 410 | 1711 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 |
| 1200 | 470 | 1971 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 |
