阀门型号编制说明
| D | 3 | 4 | 1 | W | -0.5 | C |
| 阀门类型 | 动作方式 | 连接方式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
| D：蝶阀 | 3：涡轮 | 4：法兰 | 1：中线 | W：本体 | 0.5：0.05MPa | C：碳钢 |
| 无：手柄 | 1：0.1MPa | P：不锈钢304 | ||||
| R：不锈钢316 |
■手动通风蝶阀 产品特点
可作为通风除尘管路双向启闭及调节，阀体为钢板焊接而成，结构短，重量轻，结构简单，操作力矩小，使用维修方便。该阀为非密封性阀门，阀板与阀体之间有膨胀间隙，能有效防止因热胀冷缩造成的卡死现象。采用适当的材料可以满足不同介质的温度以及腐蚀性。
是一种非密闭型蝶阀，适用于冶金、矿山、水泥、化工、电力等行业的通风除尘及环境保护系统之中。介质温度≤500℃、公称压力≤0.1 MPa的管道道上，用来启闭或调节风量。

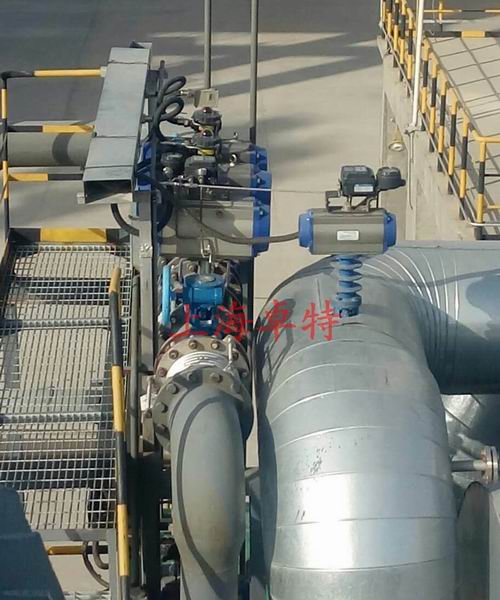

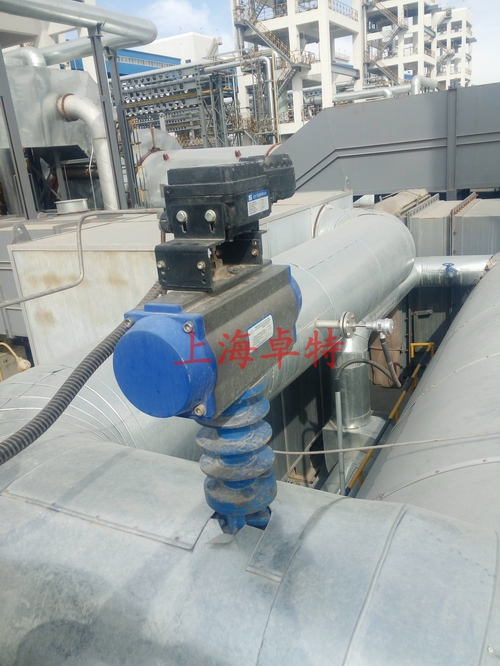

可以手动、气动和电动，输入5kg压力的气源或输入AC220V/AC380V电源，气动执行器或电动执行器使蝶板在90°范围内角行程运动，达到启闭或调节风量的目的。
■手动通风蝶阀 主要零件材质
| 零件名称 | 材 料 |
| 阀 体 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 蝶 板 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 密 封 圈 | 与阀体相同 |
| 阀 杆 | 铸钢、不锈钢、铬镍钼钛钢 |
| 填 料 | 氟塑料、柔性石墨 |
■手动通风蝶阀 密封材料选用和适用温度
| 材料品种 | 碳素钢 | 低温碳钢 | 合金钢 | 奥氏体不锈钢 | 铬钼钢 | |
| 代 号 | WCB | LCB | WC6、WC9 | C5 | 304、316 | 12CrMoV |
| 最高温度 | 425℃ | 345℃ | 595℃ | 650℃ | 600℃ | 560℃ |
| 最低温度 | -29℃ | -46℃ | -29℃ | -29℃ | -196℃ | -40℃ |
| 适用温度 | ≤425℃ | ≤345℃ | ≤595℃ | ≤650℃ | ≤600℃ | ≤560℃ |
| 公称通径 | DN(mm) | 50～1200 | |
| 公称压力 | PN(MPa) | 0.05 | 0.10 |
| 试验压力 | 强度试验 | 0.075 | 0.15 |
| 密封试验 | ≤1.5%泄漏量 | ||
| 设计标准 | GB／T12238-1989 JB/T8692-1998 | ||
| 法兰连接尺寸 | GB／T9115.1-2000 | ||
| 结构长度 | GB／T12221-1989 | ||
| 压力试验 | GB／T1 3927-92；JB／T9092-1999 | ||
| 适用介质 | 含尘烟气，空气，煤气等。 | ||
| 驱动方式 | 涡轮传动 | ||

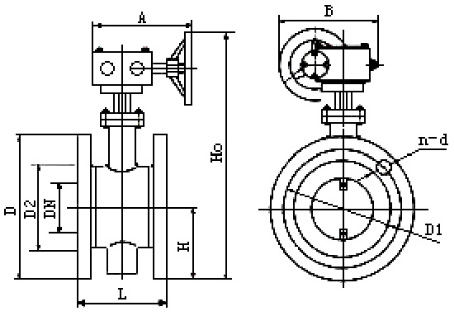

■手动通风蝶阀 外形连接尺寸 单位：mm
| DN | D | D1 | D2 | H | L | A | H0 | n-d |
| 50 | 140 | 110 | 88 | 70 | 108 | 125 | 286 | 4-14 |
| 65 | 160 | 130 | 108 | 80 | 112 | 125 | 306 | 4-14 |
| 80 | 190 | 150 | 125 | 95 | 114 | 125 | 334 | 4-18 |
| 100 | 205 | 170 | 145 | 105 | 127 | 125 | 354 | 4-18 |
| 125 | 235 | 200 | 175 | 120 | 140 | 125 | 384 | 8-18 |
| 150 | 260 | 225 | 200 | 132 | 140 | 125 | 409 | 8-18 |
| 200 | 315 | 280 | 255 | 160 | 152 | 165 | 593 | 8-18 |
| 250 | 370 | 335 | 310 | 187 | 165 | 165 | 650 | 12-23 |
| 300 | 435 | 395 | 362 | 220 | 180 | 165 | 715 | 12-23 |
| 350 | 485 | 445 | 412 | 245 | 180 | 175 | 814 | 12-23 |
| 400 | 535 | 495 | 462 | 270 | 200 | 175 | 863 | 16-23 |
| 450 | 590 | 550 | 518 | 297 | 200 | 175 | 918 | 16-23 |
| 500 | 640 | 600 | 568 | 322 | 220 | 210 | 1016 | 16-23 |
| 600 | 755 | 705 | 670 | 377 | 220 | 210 | 1128 | 20-26 |
| 700 | 860 | 810 | 775 | 430 | 240 | 210 | 1233 | 24-26 |
| 800 | 975 | 920 | 880 | 487 | 240 | 210 | 1344 | 24-30 |
| 900 | 1075 | 1020 | 980 | 537 | 260 | 320 | 1560 | 24-30 |
| 1000 | 1175 | 1120 | 1080 | 587 | 260 | 320 | 1660 | 28-30 |
| 1200 | 1375 | 1320 | 1280 | 687 | 280 | 320 | 1890 | 32-30 |
