阀门型号编制说明
| Q | 6 | S | 1 | 1 | F | -16 | P |
| 阀门类型 | 动作方式 | 操控 | 连接方式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
| Q：球阀 | 6：气动 | S：手轮 | 1：内螺纹 | 1：浮动球 | F：聚四氟乙烯 | 16：1.6MPa | P：不锈钢304 |
| 无：省略 | 6：焊接 | PPL：对位聚苯 | R：不锈钢316 |
■ 三片式气动球阀 产品特点
1、我公司的三片式气动球阀，内螺纹连接，体积小，轻便宜人，性能可靠，配套简单，流体能力大。广泛应用于食品、环保、水处理、石油、化工、造纸、电力等行业的工业自动控制系统中。
2、阀体铸造采用台湾引进的先进工艺，结构合理，造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被吹出。
3、上法兰采用ISO5211执行机构安装平台。方便安装电动、气动执行器，节省安装空间。
4、安装双作用气动执行器和二位五通电磁换向阀，可以控制阀门的开和关；安装单作用气动执行器和二位三通电磁换向阀，不但可以控制阀门的开和关，而且能在气源发生故障时，阀门会自动停在预设的开或关的安全位置。
■ 三片式气动球阀 主要零件材质
| 零件名称 | 材 料 |
| 气动执行器 | ZTA型：铝合金 |
| 阀 体 | CF8、CF8M |
| 球 体 | CF8、CF8M |
| 密 封 圈 | PTFE、PPL |
| 阀 杆 | CF8、CF8M |
| 填 料 | PTFE、石墨 |
■ 三片式气动球阀 控制附件功能
| 公称通径 | DN(mm) | 10～80 | ||
| 公称压力 | PN(MPa) | 1.6 | ||
| 试验压力(MPa) | 强度试验 | 2.4 | ||
| 密封试验（水） | 1.76 | |||
| 密封试验（气） | 0.6 | |||
| 泄 漏 量 | A级（软密封） | |||
| 设计标准 | GB／T12237-1989 | |||
| 压力试验 | GB／T 13927、JB/T9092-1999 | |||
| 连接方式 | 内螺纹、焊接 | |||
| 适用介质 | 水，污水，蒸汽，空气，各种油类，酸类，碱类，盐类等。 | |||
| 适用温度 | -29℃—150℃ | |||
| 驱动方式 | 气 动 | |||
| 气动执行器 | ZTA双作用、ZTA单作用（弹簧复位） | |||
| 控制形式 | 开 关 型 | |||
| 可选控制附件 | 电磁换向阀 | AC220V/DC24V | ||
| 单作用 | 二位三通 | |||
| 双作用 | 二位五通 | 单电控 | ||
| 双电控 | ||||
| 限位开关 | 机械式 | |||
| 感应式 | ||||
| 手操机构 | ||||
| 气源处理三联件 | ||||

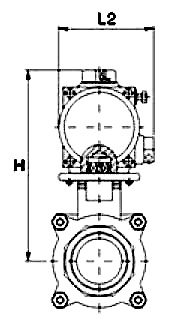

■ 三片式气动球阀 外形尺寸 单位：mm
| DN | G | L | H | L1 | L2 | 气动执行器 (双作用) |
| 10 | 3/8“ | 75 | 107 | 110 | 45 | ZTA32 |
| 15 | 1/2“ | 75 | 134 | 160 | 72 | ZTA52 |
| 20 | 3/4“ | 80 | 142 | 160 | 72 | ZTA52 |
| 25 | 1“ | 90 | 166 | 190 | 83 | ZTA63 |
| 32 | 1 1/4“ | 110 | 182 | 206 | 95 | ZTA75 |
| 40 | 1 1/2“ | 120 | 200 | 216 | 103 | ZTA83 |
| 50 | 2“ | 140 | 215 | 260 | 109 | ZTA92 |
| 65 | 2 1/2“ | 173 | 239 | 260 | 109 | ZTA92 |
| 80 | 3“ | 186 | 264 | 286 | 120 | ZTA105 |

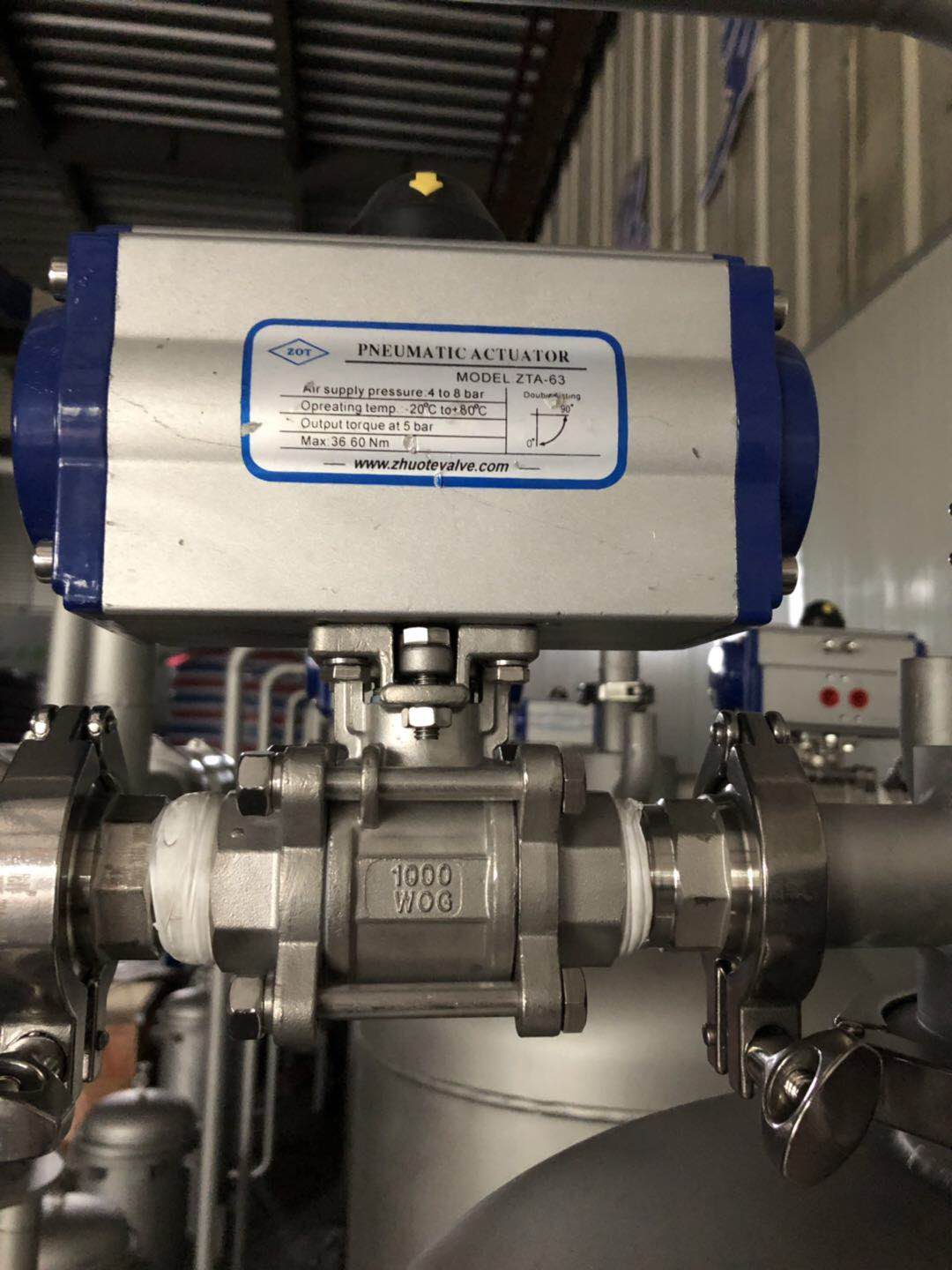

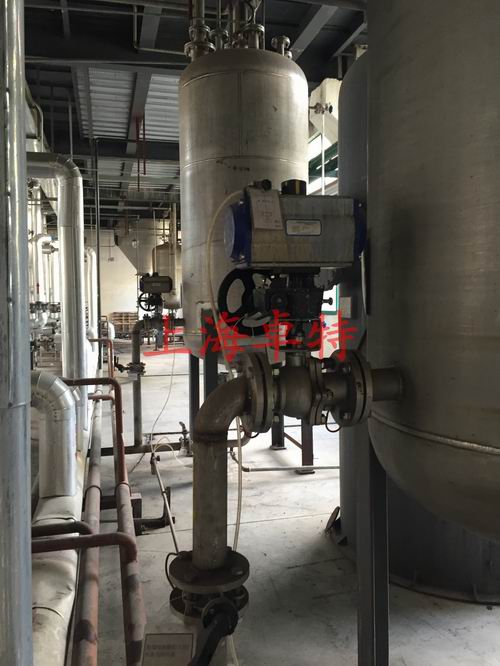

三片式气动球阀现场图片
