阀门型号编制说明
| Q | 6 | S | 1 | 4 | F | -16 | P |
| 阀门类型 | 动作方式 | 操控 | 连接方式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
| Q：球阀 | 6：气动 | S：手轮 | 1：内螺纹 | 4：L型三通 | F：聚四氟乙烯 | 16：1.6MPa | P：不锈钢304 |
| 无：省略 | 5：T型三通 | PPL：对位聚苯 | R：不锈钢316 |
■三通螺纹气动球阀 产品特点
我公司的三通螺纹气动球阀，性能可靠，配套简单，流体能力大。广泛应用于食品、环保、水处理、石油、化工、造纸、电力等行业的工业自动控制系统中。
1、三通螺纹气动球阀的阀体铸造采用台湾引进的先进工艺，结构合理，造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被吹出。
2、L型三通球阀用于介质流向的切换，能使相互垂直的两个管道连通（如下：流向图A）；T型三通球阀用于介质的分流、合流及流向切换，T型通道可以使三个通道相互连通或使其中的两个通道连通。（如下：流向图B）
3、三通螺纹气动球阀上法兰采用ISO5211执行机构安装平台。方便安装电动、气动执行器，节省安装空间。
4、三通螺纹气动球阀安装双作用气动执行器和二位五通电磁换向阀，可以控制三通球阀介质流向的切换；安装单作用气动执行器和二位三通电磁换向阀，不但可以控制阀门介质流向的切换，而且能在气源发生故障时，阀门会自动停在预设的开或关的位置。
■三通螺纹气动球阀 主要零件材质
| 零件名称 | 材 料 |
| 气动执行器 | ZTA型：铝合金 |
| 阀 体 | CF8、CF8M |
| 球 体 | CF8、CF8M |
| 密 封 圈 | PTFE、PPL |
| 阀 杆 | CF8、CF8M |
| 填 料 | PTFE、石墨 |

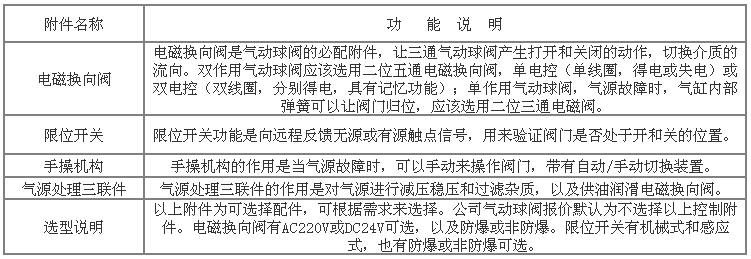

■三通螺纹气动球阀 控制附件功能
| 公称通径 | DN(mm) | 10～80 | ||
| 公称压力 | PN(MPa) | 1.6 | ||
| 试验压力(MPa) | 强度试验 | 2.4 | ||
| 密封试验（水） | 1.76 | |||
密封试验（气） | 0.6 | |||
| 泄 漏 量 | A级（软密封） | |||
| 阀门类型 | Q614F（L型三通）、Q615F（T型三通） | |||
| 设计标准 | GB／T12237-1989 | |||
| 压力试验 | GB／T 13927、JB/T9092-1999 | |||
| 连接方式 | 内 螺 纹 | |||
| 适用介质 | 水，污水，蒸汽，空气，各种油类，酸类，碱类，盐类等。 | |||
| 适用温度 | -29℃—150℃ | |||
| 驱动方式 | 气 动 | |||
| 气动执行器 | ZTA双作用、ZTA单作用（弹簧复位） | |||
| 控制形式 | 开关型（切换介质流向） | |||
| 可选控制附件 | 电磁换向阀 | AC220V/DC24V | ||
| 单作用 | 二位三通 | |||
| 双作用 | 二位五通 | 单电控 | ||
| 双电控 | ||||
| 限位开关 | 机械式 | |||
| 感应式 | ||||
手操机构 | ||||
气源处理三联件 | ||||

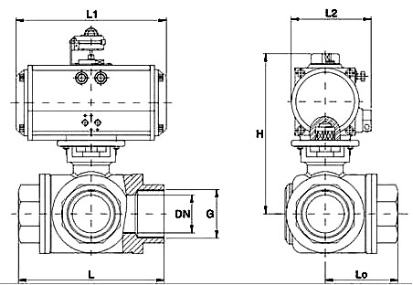

■三通螺纹气动球阀 外形尺寸 单位：mm
| DN | G | L | L0 | H | L1 | L2 | 气动执行器(双作用) |
| 10 | 3/8“ | 79 | 40 | 106 | 160 | 72 | ZTA52 |
| 15 | 1/2“ | 79 | 40 | 106 | 160 | 72 | ZTA52 |
| 20 | 3/4“ | 88 | 44 | 113 | 190 | 83 | ZTA63 |
| 25 | 1“ | 97 | 49 | 116 | 206 | 95 | ZTA75 |
| 32 | 1 1/4“ | 124 | 62 | 144 | 216 | 103 | ZTA83 |
| 40 | 1 1/2“ | 138 | 69 | 158 | 260 | 109 | ZTA92 |
| 50 | 2“ | 154 | 77 | 164 | 286 | 120 | ZTA105 |
| 65 | 2 1/2“ | 186 | 93 | 188 | 286 | 120 | ZTA105 |
| 80 | 3“ | 201 | 101 | 214 | 340 | 142 | ZTA125 |

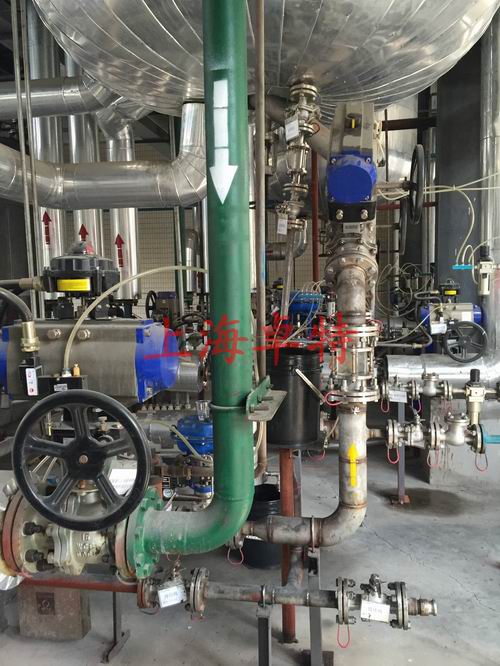

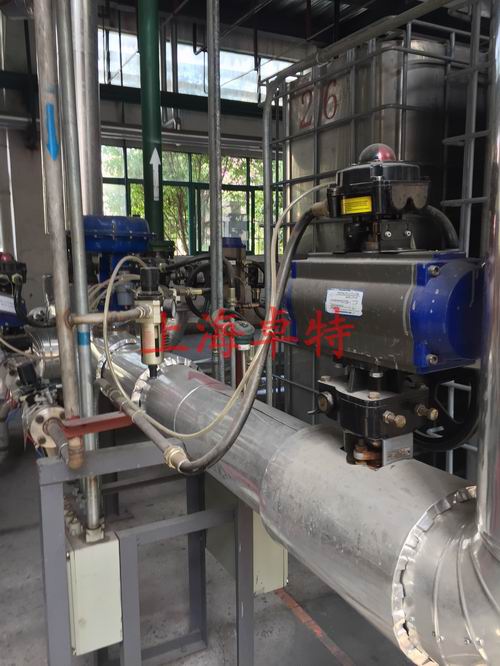

三通螺纹气动球阀现场安装图片
