阀门型号编制说明
| Q | 6 | S | 4 | 1 | F | -16 | P |
| 阀门类型 | 动作方式 | 操控 | 连接方式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
| Q：球阀 | 6：气动 | S：手轮 | 4：法兰 | 1：浮动球 | F：聚四氟乙烯 | 16：1.6MPa | C：碳钢 |
| 无：省略 | PPL：对位聚苯 | 25：2.5MPa | P：不锈钢304 | ||||
| H：硬密封 | 40：4.0MPa | R：不锈钢316 |
■防爆气动球阀 产品特点
1、防爆气动球阀主要结构由气动执行器和阀门连接，安装防爆电磁换向阀，电压AC220V或AC380V，接上5kgf/cm2左右压力的气源即可控制阀门，适用于易燃易爆场合。
2、我公司引进欧洲技术开发生产的防爆气动球阀，是所有阀类中流阻最小的一种，开关迅速方便，只要球体转动90°就完成了全开或全关动作，实现快速启闭。
3、双向密封，密封性能好。阀座采用聚四氟乙烯材料。由于浮动球阀的球体是浮动的，在介质压力作用下，球体能向出口端方向产生一定的位移并紧压在出口端的密封面上，而且密封力随着介质压力的增加而增大。阀杆采用防吹出和防静电结构设计。
4、上法兰采用ISO5211执行机构安装平台。方便安装电动、气动执行器，节省安装空间。
■防爆气动球阀 主要零件材质
| 零件名称 | 材 料 |
| 气动执行器 | ZTA型：铝合金 / AW型：铸铁 |
| 阀 体 | WCB、CF8、CF8M |
| 球 体 | 2Cr13、CF8、CF8M |
| 密 封 圈 | PTFE、PPL、2C13+渗氮、304/316+STL合金 |
| 阀 杆 | 2Cr13、CF8、CF8M |
| 填 料 | PTFE、石墨 |

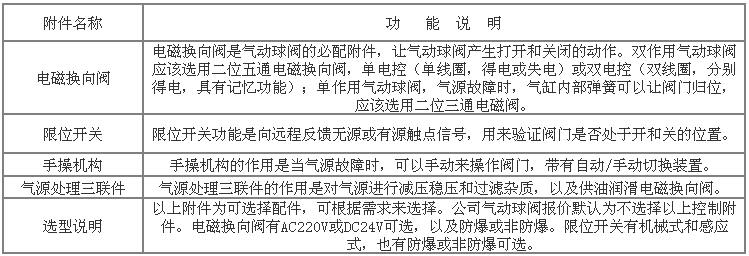

■防爆气动球阀 控制附件功能
| 公称通径 | DN(mm) | 15～250 | |||||
| 公称压力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | ||
| 试验压力(MPa) | 强度试验 | 2.4 | 3.75 | 6.0 | 8.6 | ||
| 密封试验（水） | 1.76 | 2.75 | 4.4 | 7.04 | |||
| 密封试验（气） | 0.6 | ||||||
| 泄 漏 量 | A级（软密封）、V级（硬密封） | ||||||
| 设计标准 | GB／T12237-1989 | ||||||
| 法兰连接尺寸 | GB／T9113.1-2000、JB/T79-94、HG20592-1997 | ||||||
| 结构长度 | GB／T12221-2005，ISO 5752/EN558-1 | ||||||
| 压力温度额定值 | GB/T12224-2007、ASME B16.34-2003、ISO 7005-1 | ||||||
| 压力试验 | GB／T 13927、JB/T9092-1999 | ||||||
| 可选配球阀 | 三片式球阀、O型球阀、V型球阀、衬氟球阀、固定球阀、三通球阀 | ||||||
| 适用介质 | 易燃易爆的气体、液体、粉尘等介质。 | ||||||
| 适用温度 | 聚四氟乙烯≤150℃，对位聚苯≤300℃，合金硬密封≤550℃ | ||||||
| 驱动方式 | 气 动 | ||||||
| 气动执行器 | ZTA双作用、ZTA单作用（弹簧复位）、AW型 | ||||||
| 控制形式 | 开 关 型 | ||||||
| 可选控制附件 | 电磁换向阀 （防爆） | AC220V/DC24V | |||||
| 单作用 | 二位三通 | ||||||
| 双作用 | 二位五通 | 单电控 | |||||
| 双电控 | |||||||
| 限位开关 （防爆） | 机械式 | ||||||
| 感应式 | |||||||
| 手操机构 | |||||||
| 气源处理三联件 | |||||||

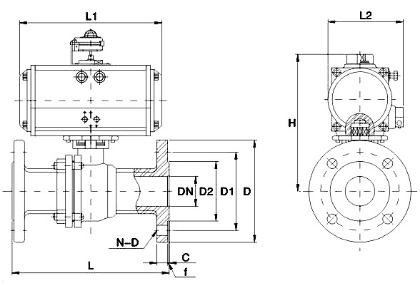

■防爆气动球阀 外形尺寸 单位：mm
| DN | L | H | L1 | L2 | 1.6MPa | 2.5MPa | 气动执行器 (双作用) | ||||
| D | D1 | N-D | D | D1 | N-D | ||||||
| 15 | 130 | 198 | 160 | 72 | 95 | 65 | 4-14 | 95 | 65 | 4-14 | ZTA52 |
| 20 | 140 | 205 | 160 | 72 | 105 | 75 | 4-14 | 105 | 75 | 4-14 | ZTA52 |
| 25 | 150 | 224 | 190 | 83 | 115 | 85 | 4-14 | 115 | 85 | 4-14 | ZTA63 |
| 32 | 165 | 264 | 206 | 95 | 135 | 100 | 4-18 | 135 | 100 | 4-18 | ZTA75 |
| 40 | 180 | 282 | 216 | 103 | 145 | 110 | 4-18 | 145 | 110 | 4-18 | ZTA83 |
| 50 | 200 | 301 | 260 | 109 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | ZTA92 |
| 65 | 220 | 341 | 286 | 120 | 185 | 145 | 4-18 | 185 | 145 | 8-18 | ZTA105 |
| 80 | 250 | 367 | 286 | 120 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | ZTA105 |
| 100 | 280 | 410 | 340 | 142 | 220 | 180 | 8-18 | 235 | 190 | 8-23 | ZTA125 |
| 125 | 320 | 488 | 480 | 174 | 250 | 210 | 8-18 | 270 | 220 | 8-25 | ZTA160 |
| 150 | 360 | 554 | 538 | 206 | 285 | 240 | 8-23 | 300 | 250 | 8-25 | ZTA190 |
| 200 | 400 | 677 | 568 | 226 | 340 | 295 | 12-23 | 360 | 310 | 12-25 | ZTA210 |
| 250 | 450 | 731 | 660 | 260 | 405 | 355 | 12-25 | 425 | 370 | 12-30 | ZTA240 |
以上尺寸为PTFE密封尺寸，硬密封以及PN40压力以上的配置参数尺寸，请与销售部联系！
其它类型的防爆气动球阀，请参考非防爆型气动阀门的参数。

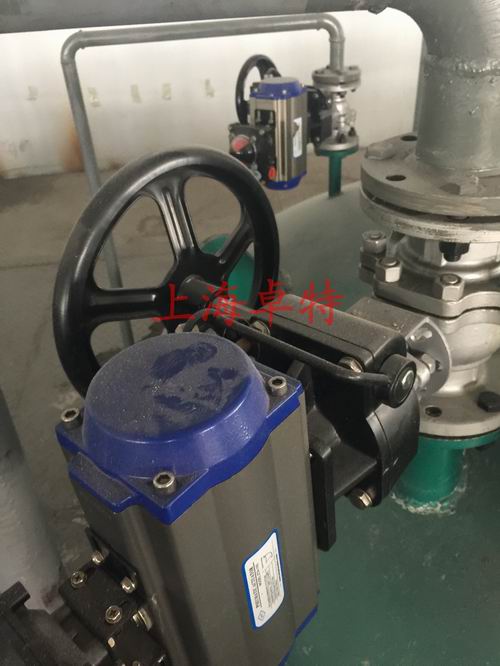

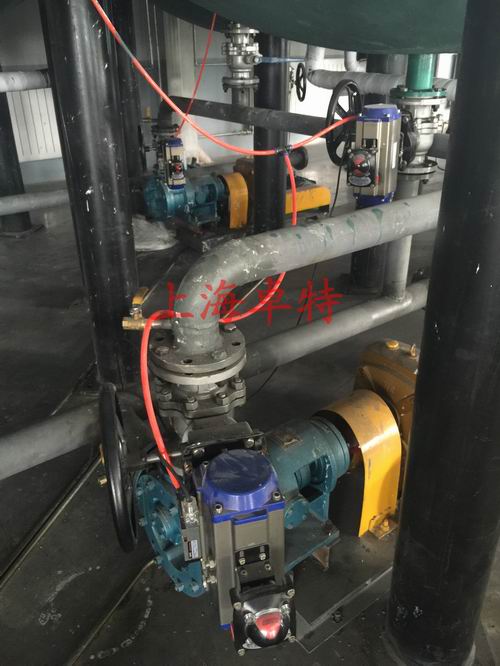

防爆气动球阀现场图
