阀门型号编制说明
| VQ | 6 | S | 4 | 7 | F | -16 | C |
| 阀门类型 | 动作方式 | 操控 | 连接方式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
| VQ：V型球阀 | 6：气动 | S：手轮 | 4：法兰 | 7：固定式 | F：PTFE | 16：1.6MPa | C：碳钢 |
| 无：省略 | 7：对夹 | H：硬密封 | 25：2.5MPa | P：不锈钢304 | |||
| Y：硬质合金 | R：不锈钢316 |

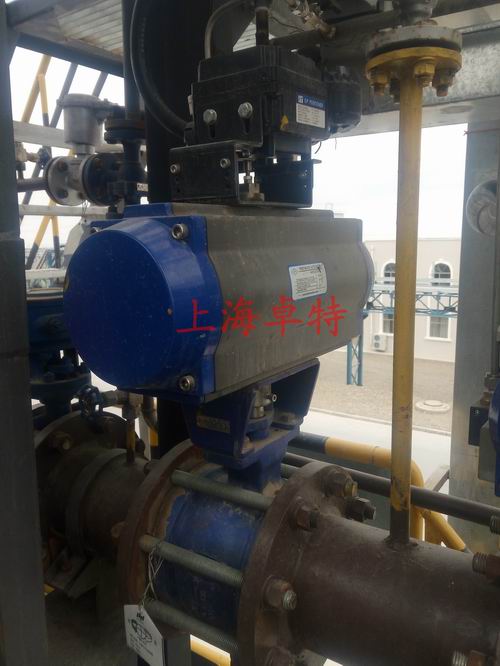

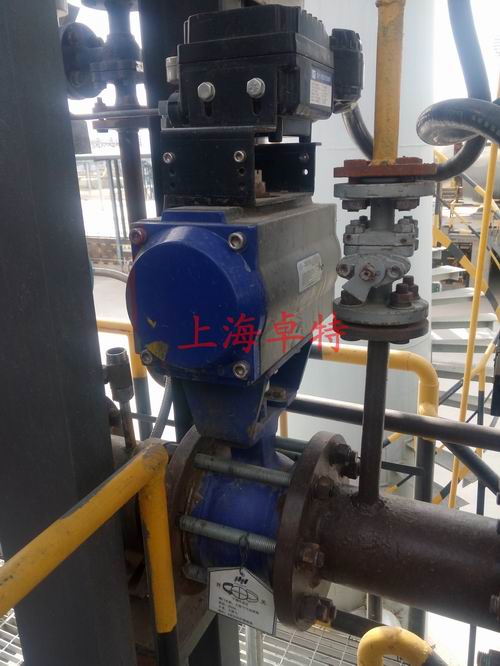

■气动V型调节球阀 产品特点
1、我公司引进欧洲技术开发生产的气动V型调节球阀，阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将纤维切断，防止卡死。与普通的O型球阀一样密封性能好，同时具备调节和开关两种功能。具有流通能力，调节精度高，可调比大，密封性好，重量轻等特点。适用于除小口径，角型、三通连接外的大部分场合，是替代进口产品的最佳产品，特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。气动V型调节球阀广泛应用于造纸业、制糖、石油、化工、冶金等工业自动控制系统中。
2、阀体整体式结构：对夹式和法兰式V型球阀阀体都是整体侧装式结构，结构刚性强，不容易一起变形和外泄。
3、上下自润滑轴承：阀体内装有自润滑轴承，与阀杆接触面积大，承载能力高，摩擦系数小，阀门扭矩小。
4、阀座可选择：金属硬密封阀座表面堆焊硬质合金，球表面镀硬铬或喷焊、离子氮化等硬化处理，使密封面使用寿命增强，耐温提高；软密封PTFE阀座密封性好，耐腐蚀，适应范围广。
5、经济实用性：阀体重量轻，扭矩小，配用气动或电动执行器相应规格小，与其它类型的调节阀相比，性价比高。
6、介质适用范围广：由于V型开口与阀座之间的剪切作用力，及阀内腔流道光滑平整，介质不易积存与阀腔内部，所以她除了适合液体介质外，更适合带纤维及固体颗粒介质的系统控制。
7、配用ZTA系列气动执行机构和电气定位器，输入4-20mADC信号及5bar气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。安装单作用气动执行器和电气定位器，不但可以控制阀门的开启角度，而且能在气源或模拟信号发生故障时，阀门会自动停在预设的开或关的安全位置。
■气动V型调节球阀 主要零件材质
| 零件名称 | 材 料 |
| 气动执行器 | ZTA型：铝合金 / AW型：铸铁 |
| 阀体、密封座盖 | WCB、CF8、CF8M |
| 球 体 | 2Cr13、CF8、CF8M |
| 密 封 圈 | PTFE、2C13+渗氮、304/316+STL合金 |
| 阀 杆 | 17-4PH |
| 弹 簧 | 17-7PH |
| 填 料 | PTFE、石墨 |
| 公称通径 | DN(mm) | 25～400 | ||
| 公称压力 | PN(MPa) | 1.6 | 2.5 | |
| 试验压力(Mpa) | 强度试验 | 2.4 | 3.75 | |
| 密封试验（水） | 1.76 | 2.75 | ||
| 密封试验（气） | 0.6 | |||
| 连接方式 | 对夹、法兰 | |||
| 设计标准 | GB／T12237-1989 | |||
| 法兰连接尺寸 | GB／T9113.1-2000、JB/T79-94、HG20592-1997 | |||
| 结构长度 | GB／T12221-2005，ISO 5752/EN558-1 | |||
| 压力温度额定值 | GB/T12224-2007、ASME B16.34-2003、ISO 7005-1 | |||
| 压力试验 | GB／T 13927、JB/T9092-1999 | |||
| 适用介质 | 水、蒸汽、空气、泥浆、含有纤维性介质等。 | |||
| 适用温度 | 聚四氟乙烯≤150℃，合金硬密封≤300℃ | |||
| 驱动方式 | 气 动 | |||
| 气动执行器 | ZTA双作用、ZTA单作用（弹簧复位）、AW型 | |||
| 控制形式 | 开关型、模拟量调节型 | |||
| 可选控制附件 | 电磁换向阀 | AC220V/DC24V | ||
| 单作用 | 二位三通 | |||
| 双作用 | 二位五通 | 单电控 | ||
| 双电控 | ||||
| 限位开关 | 机械式 | |||
| 感应式 | ||||
| 电气定位器 | 输入：4-20mA | |||
| 输入/输出：4-20mA | ||||
| 手操机构 | ||||
| 气源处理三联件 | ||||
| 公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 流量系数KV | 25 | 40 | 63 | 100 | 160 | 250 | 350 | 680 | 990 | 1600 | 2500 | 4100 | 5800 | 7600 |
| 允许压差△P | 小于公称压力（1.6MPa） | |||||||||||||
| 流量特性 | 等百分比 | |||||||||||||
| 泄 漏 量 | A级（软密封）、V级（硬密封） | |||||||||||||
| 基本误差 | ±1% | |||||||||||||
| 回 差 | ±1% | |||||||||||||
| 死 区 | 0.5% | |||||||||||||
| 可调范围 | 300：1 | |||||||||||||

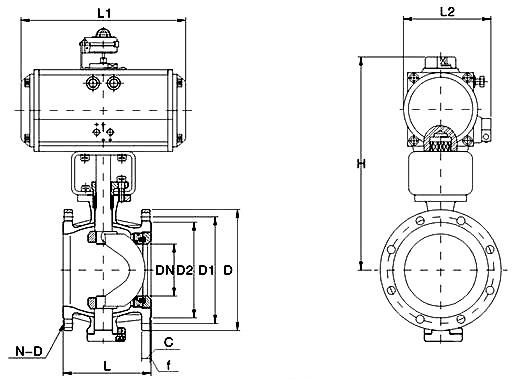

■气动V型调节球阀 外形尺寸 单位：mm
| DN | L | H | L1 | L2 | 1.6MPa | 2.5MPa | 气动执行器 (双作用) | |||||
| 对夹 | 法兰 | D | D1 | N-D | D | D1 | N-D | |||||
| 25 | 50 | 102 | 241 | 190 | 83 | 115 | 85 | 4-14 | 115 | 85 | 4-14 | ZTA63 |
| 32 | 60 | 102 | 258 | 206 | 95 | 135 | 100 | 4-18 | 135 | 100 | 4-18 | ZTA75 |
| 40 | 60 | 114 | 269 | 216 | 103 | 145 | 110 | 4-18 | 145 | 110 | 4-18 | ZTA83 |
| 50 | 75 | 124 | 279 | 216 | 103 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | ZTA83 |
| 65 | 100 | 145 | 302 | 260 | 109 | 185 | 145 | 4-18 | 185 | 145 | 8-18 | ZTA92 |
| 80 | 100 | 165 | 331 | 286 | 120 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | ZTA105 |
| 100 | 115 | 194 | 365 | 340 | 142 | 220 | 180 | 8-18 | 235 | 190 | 8-23 | ZTA125 |
| 125 | 129 | 194 | 398 | 412 | 193 | 250 | 210 | 8-18 | 270 | 220 | 8-25 | ZTA140 |
| 150 | 160 | 229 | 453 | 480 | 174 | 285 | 240 | 8-23 | 300 | 250 | 8-25 | ZTA160 |
| 200 | 200 | 243 | 527 | 538 | 206 | 340 | 295 | 12-23 | 360 | 310 | 12-25 | ZTA190 |
| 250 | 240 | 297 | 604 | 568 | 226 | 405 | 355 | 12-25 | 425 | 370 | 12-30 | ZTA210 |
| 300 | - | 338 | 683 | 660 | 260 | 460 | 410 | 12-25 | 485 | 430 | 16-30 | ZTA240 |
| 350 | - | 400 | 797 | 740 | 294 | 520 | 470 | 16-25 | 550 | 490 | 16-34 | ZTA270 |
| 400 | - | 400 | 882 | 830 | 330 | 580 | 525 | 16-30 | 610 | 550 | 16-34 | ZTA300 |
