阀门型号编制说明
| Q | 9 | 4 | 4 | F | -16 | P |
| 阀门类型 | 动作方式 | 连接方式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
| Q：球阀 | 9：电动 | 4：法兰 | 4：L型三通 | F：聚四氟乙烯 | 16：1.6MPa | C：碳钢 |
| 5：T型三通 | PPL：对位聚苯 | P：不锈钢304 | ||||
| H：硬密封 | R：不锈钢316 |

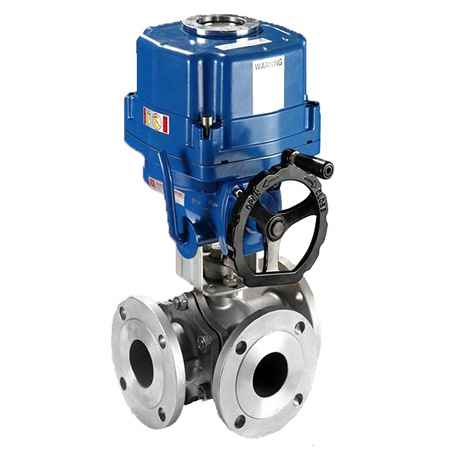

■三通法兰电动球阀 产品特点
1、我公司的三通法兰电动球阀，性能可靠，配套简单，流体能力大。广泛应用于食品、环保、水处理、石油、化工、造纸、电力等行业的工业自动控制系统中。
2、阀体铸造采用台湾引进的先进工艺，结构合理，造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被吹出。
3、L型三通球阀用于介质流向的切换，能使相互垂直的两个管道连通（如下：流向图A）；T型三通球阀用于介质的分流、合流及流向切换，T型通道可以使三个通道相互连通或使其中的两个通道连通。（如下：流向图B）
4、方便安装ZTD、ZTHQ等系列电动执行器，AC220V或AC380V电源即可控制运转，实现对介质流向的切换。
■三通法兰电动球阀 主要零件材质
| 零件名称 | 材 料 |
| 阀 体 | WCB、CF8、CF8M |
| 球 体 | 2Cr13、CF8、CF8M |
| 密 封 圈 | PTFE、PPL、2C13+渗氮、304/316+STL合金 |
| 阀 杆 | 2Cr13、CF8、CF8M |
| 填 料 | PTFE、石墨 |
| 公称通径 | DN(mm) | 15～150 |
| 公称压力 | PN(MPa) | 1.6 |
| 试验压力(MPa) | 强度试验 | 2.4 |
| 密封试验（水） | 1.76 | |
密封试验（气） | 0.6 | |
| 泄 漏 量 | 软密封：A级（零泄漏） ； 硬密封：D级（1×DNmm3/s） | |
| 连接方式 | 法 兰 | |
| 阀门类型 | Q944（L型三通）、Q945（T型三通） | |
| 设计标准 | GB／T12237-1989 | |
| 法兰连接尺寸 | GB／T9113.1-2000、JB/T79-94、HG20592-1997 | |
| 结构长度 | GB／T12221-2005，ISO 5752/EN558-1 | |
| 压力温度额定值 | GB/T12224-2007、ASME B16.34-2003、ISO 7005-1 | |
| 压 力 试 验 | GB／T 13927、JB/T9092-1999 | |
| 适用介质 | 水、污水、空气、蒸汽、天然气、油品、一般化学介质等。 | |
| 适用温度 | 聚四氟乙烯≤150℃，对位聚苯≤300℃，合金硬密封≤550℃ | |
| 驱动方式 | 电 动 | |
| 电动执行器 | ZTD型、ZTHQ型、用户指定产品 | |
| 防护等级 | IP67/IP68 | |
| 控制形式 | 开关型（切换介质流向） | |
| 电 压 | AC220V/AC380V/AC110V/DC24V | |
■三通法兰电动球阀 外形尺寸 单位：mm
| DN | L | L0 | L1 | L2 | H | 1.6MPa | 电动执行器选配 | |||
| D | D1 | N-D | ||||||||
| 15 | 140 | 70 | 161 | 120 | 231 | 95 | 65 | 4-14 | ZTD-05 | ZTHQ-05 |
| 20 | 160 | 80 | 161 | 120 | 238 | 105 | 75 | 4-14 | ZTD-05 | ZTHQ-05 |
| 25 | 180 | 90 | 161 | 120 | 241 | 115 | 85 | 4-14 | ZTD-05 | ZTHQ-05 |
| 32 | 200 | 100 | 161 | 120 | 269 | 135 | 100 | 4-18 | ZTD-05 | ZTHQ-05 |
| 40 | 220 | 110 | 161 | 120 | 283 | 145 | 110 | 4-18 | ZTD-08 | ZTHQ-08 |
| 50 | 240 | 120 | 188 | 165 | 291 | 160 | 125 | 4-18 | ZTD-10 | ZTHQ-10 |
| 65 | 260 | 130 | 188 | 165 | 315 | 180 | 145 | 4-18 | ZTD-15 | ZTHQ-15 |
| 80 | 280 | 140 | 268 | 268 | 378 | 195 | 160 | 8-18 | ZTD-20 | ZTHQ-20 |
| 100 | 320 | 160 | 268 | 268 | 399 | 215 | 180 | 8-18 | ZTD-40 | ZTHQ-50 |
| 125 | 380 | 190 | 268 | 268 | 434 | 245 | 210 | 8-18 | ZTD-60 | ZTHQ-60 |
| 150 | 440 | 220 | 268 | 268 | 456 | 280 | 240 | 8-23 | ZTD-100 | ZTHQ-100 |
以上为ZTD电动执行器配L型三通软密封球阀的尺寸，配T型球阀的电动执行器要加大一个规格。
配ZTHQ型电动执行器，以及硬密封三通球阀的尺寸，请与销售部联系。

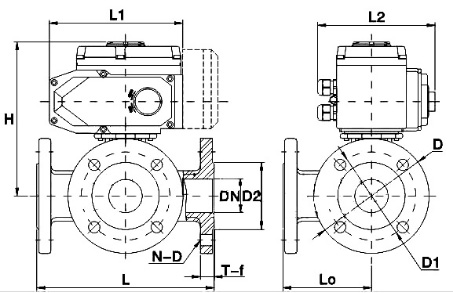

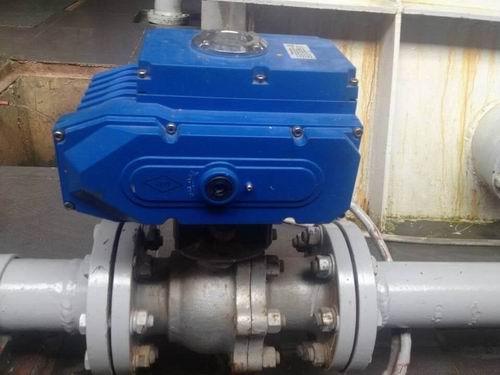

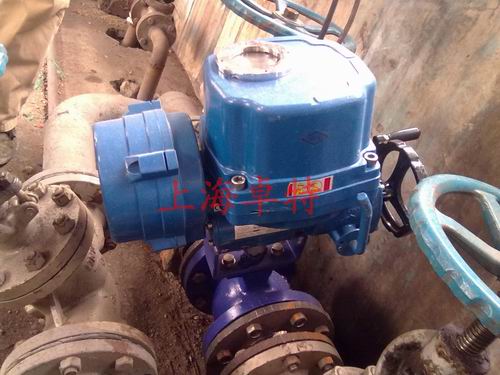

三通法兰电动球阀安装图
