阀门型号编制说明
| Q | 9 | 4 | 1 | F | -16 | P |
| 阀门类型 | 动作方式 | 连接方式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
| Q：球阀 | 9：电动 | 4：法兰 | 1：浮动球 | F：聚四氟乙烯 | 16：1.6MPa | C：碳钢 |
| F46：F46 | 25：2.5MPa | P：不锈钢304 | ||||
| H：硬密封 | 40：4.0MPa | R：不锈钢316 |

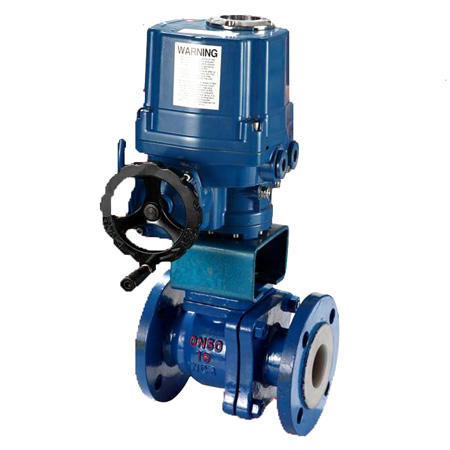

■ 防爆电动球阀 产品特点
1、主要结构由ZTHQ型防爆电动执行器和阀门连接，电压AC220V或AC380V，即可控制运转，对阀门进行开关控制，适用于易燃易爆场合。
2，采用双向密封，密封性能好。阀座一般采用聚四氟乙烯材料。由于浮动球阀的球体是浮动的，在介质压力作用下，球体能向出口端方向产生一定的位移并紧压在出口端的密封面上，而且密封力随着介质压力的增加而增大。
3，阀杆采用防吹出结构设计，即使出现阀腔异常升压以及填料压块失效情况下也能保证阀杆不会被介质吹出，而且阀杆采用下装设计，阀杆的倒密封也随着介质压力的增加而增大。
4，阀杆填料采用V型密封结构，V型填料能够将填料压盖的压紧力及介质力有效的转化为阀杆的密封力。将传统的填料压盖改为填料压板与填料压套的两体式结构设计，填料压套与填料压板采用球形接触，确保填料压盖始终垂直，并在填料压套内部设置了聚四氟乙烯衬套，避免了阀杆与填料压套的擦伤与磨损，减小了阀门的操作力矩。
5，可以根据客户要求设置防静电结构，通过阀杆使球体和阀体之间形成静电通道，从而可将球体与阀座开关过程中产生的静电通过阀体引到大地，防止静电火花可能引起的火灾或爆炸危险。
■ 防爆电动球阀 主要零件材质
| 零件名称 | 材 料 |
| 阀 体 | 铸钢、不锈钢、铸钢+F46 |
| 球 体 | 2Cr13、不锈钢、不锈钢+F46 |
| 密 封 圈 | PTFE（聚四氟乙烯）、PPL（对位聚苯）、F46、不锈钢合金 |
| 阀 杆 | 2Cr13、CF8、CF8M |
| 填 料 | PTFE，石墨 |
| 公称通径 | DN(mm) | 15～250 | |||
| 公称压力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
| 试验压力(MPa) | 强度试验 | 2.4 | 3.75 | 6.0 | 9.6 |
| 密封试验（水） | 1.76 | 2.75 | 4.4 | 7.04 | |
密封试验（气） | 0.6 | ||||
| 泄 漏 量 | 软密封：A级（零泄漏） ； 硬密封：D级（1×DNmm3/s） | ||||
| 连接方式 | 法 兰 | ||||
| 设计标准 | GB/T12237—1989 | ||||
| 法兰连接尺寸 | JB/T79-94；GB/T17241.6-1998 | ||||
| 压 力 试 验 | GB／T 13927 | ||||
| 适用介质 | 易燃易爆的气体、液体、粉尘等介质。 | ||||
| 适用温度 | -29℃—250℃（软密封）；-40℃—550℃（硬密封） | ||||
| 驱动方式 | 电 动 | ||||
| 电动执行器 | ZTHQ型、DZW型、用户指定产品 | ||||
| 防护等级 | IP54/IP67/IP68 | ||||
| 控制形式 | 开 关 型 | ||||
| 电 压 | AC220V/AC380V | ||||
| 防爆等级 | Ex DIIBT4 | ||||

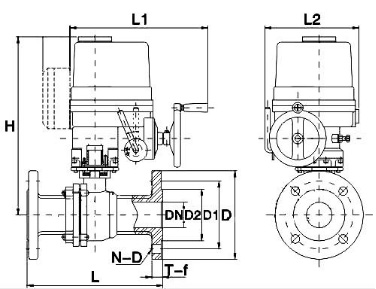

■ 防爆电动球阀 外形尺寸 单位：mm
| DN | L | H | L1 | L2 | 1.6MPa | 2.5MPa | 电动执行器 | ||||
| D | D1 | N-D | D | D1 | N-D | ||||||
| 15 | 130 | 339 | 269 | 161 | 95 | 65 | 4-14 | 95 | 65 | 4-14 | ZTHQ-05 |
| 20 | 140 | 346 | 269 | 161 | 105 | 75 | 4-14 | 105 | 75 | 4-14 | ZTHQ-05 |
| 25 | 150 | 349 | 269 | 161 | 115 | 85 | 4-14 | 115 | 85 | 4-14 | ZTHQ-05 |
| 32 | 165 | 377 | 269 | 161 | 135 | 100 | 4-18 | 135 | 100 | 4-18 | ZTHQ-05 |
| 40 | 180 | 391 | 269 | 161 | 145 | 110 | 4-18 | 145 | 110 | 4-18 | ZTHQ-08 |
| 50 | 200 | 397 | 269 | 161 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | ZTHQ-10 |
| 65 | 220 | 478 | 346 | 240 | 185 | 145 | 4-18 | 185 | 145 | 8-18 | ZTHQ-15 |
| 80 | 250 | 504 | 346 | 240 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | ZTHQ-20 |
| 100 | 280 | 525 | 358 | 240 | 220 | 180 | 8-18 | 235 | 190 | 8-23 | ZTHQ-50 |
| 125 | 320 | 592 | 390 | 240 | 250 | 210 | 8-18 | 270 | 220 | 8-25 | ZTHQ-60 |
| 150 | 360 | 614 | 390 | 240 | 285 | 240 | 8-23 | 300 | 250 | 8-25 | ZTHQ-120 |
| 200 | 400 | 938 | 410 | 319 | 340 | 295 | 12-23 | 360 | 310 | 12-25 | ZTHQ-200 |
| 250 | 450 | 958 | 410 | 319 | 405 | 355 | 12-28 | 425 | 370 | 12-30 | ZTHQ-300 |
以上电动执行器的配置均为软密封球阀，硬密封球阀的电动执行器配置需要提高一个规格；PN25以上压力的电动球阀配用ZTHQ电动执行器尺寸，请与销售部联系！

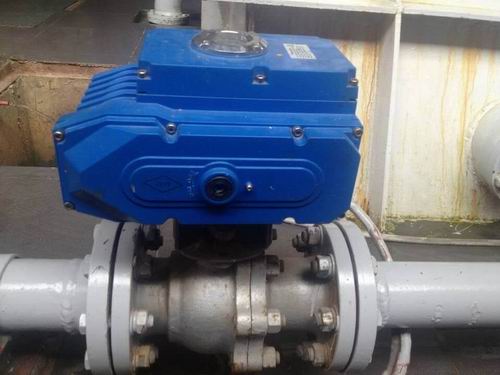

防爆电动球阀现场图
