阀门型号编制说明

Q 11F-16P
阀门类型动作方式连接方式阀门结构密封材料公称压力阀体材质
Q:球阀无:手柄1:内螺纹1:浮动球F:聚四氟乙烯16:1.6MPaP:不锈钢304
  6:焊接 PPL:对位聚苯 R:不锈钢316

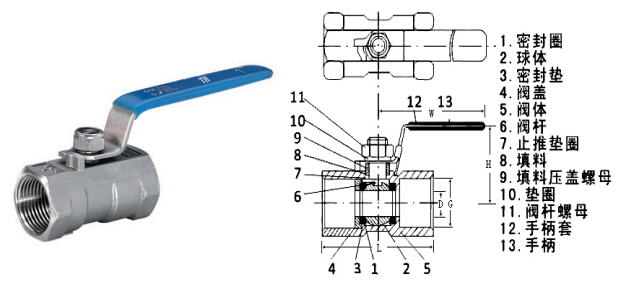

一片式球阀产品特点

1、启闭无摩擦,这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题;
2、上装式结构,对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本;
3、低扭矩设计,特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭;
4、楔形密封结构,阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证;
5、密封面的自清洁结构,当球体倾离阀座时,管线中的流体沿球体密封面成360°均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。

■ 主要零件材质
阀  体:CF8、CF8M
球  体:CF8、CF8M
阀  杆:CF8、CF8M
密封圈:PTFE
密封垫:PTFE
填  料:PTFE
手  柄:CF8、CF8M
■ 主要技术参数
公称压力:PN1.6MPa
强度试验压力:PT2.4MPa
适用温度:-29~150℃
适用介质:水,油,气、硝酸类、醋酸类

■ 外形与连接尺寸

DNGDLHW
81/4〃5402870
103/8〃7453070
151/2〃9553490
203/4〃12603890
251〃157050110
3211/4〃208056120
4011/2〃258660130
502〃3210165140

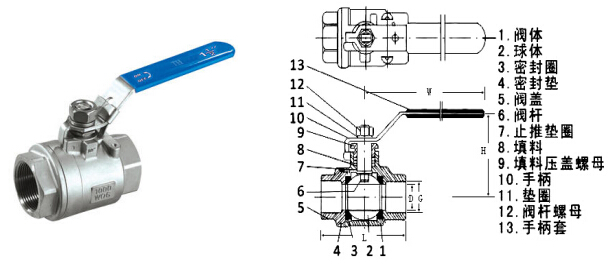

二片式球阀产品特点

二片式球阀和一片式球阀只存在细微的区别,二片式球阀一头的内螺纹是装上去的,只有一头的螺纹看起来是一个整体,而一片式球阀两边的内螺纹都是整体。另外,二片式的通径是全径,而一片式则是缩径的。

二片式球阀的结构特点:

1、流体阻力小,其阻力系数与同长度的管段相等。
2、结构简单、体积小、重量轻。
3、紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

■ 主要零件材质
阀  体:WCB、CF8、CF8M
球  体:CF8、CF8M
阀  杆:CF8、CF8M
密封圈:PTFE
密封垫:PTFE
填  料:PTFE
手  柄:CF8、CF8M

■ 主要技术参数
公称压力:PN1.6;2.5;4.0
强度试验压力:PT2.4;3.8;6.0;
适用温度:-29~150℃
适用介质:水,油,气、硝酸类、醋酸类

■ 外形与连接尺寸

DNGDLHW
81/4〃10575880
103/8〃12575880
151/2〃15575890
203/4〃206562110
251〃257672120
3211/4〃328880130
4011/2〃389790150
502〃5011898170

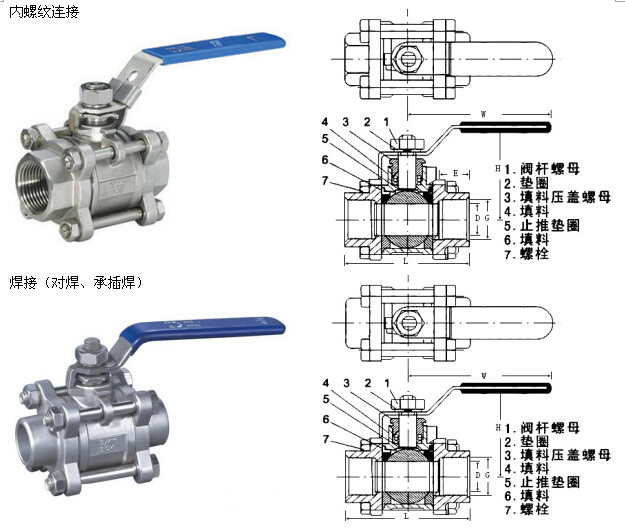

三片式球阀产品特点

三片式球阀,主要分为三个部份,其中中间部份为阀体部份,球体在阀体内,为浮动球体,密封为聚四氟密封,如果温度过度则要采用对位聚苯(PPL)密封,两端可以做成各种连接方式。

三片式球阀按安装的不同分为:

1、三片式内螺纹球阀,连接方式为内螺纹形式,螺纹可以为RC,ZG,NPT,PT,G,为管螺纹,这种连接方式是应用最多的形式之一;
2、三片式对焊球阀,连接方式为对焊式,焊接时直接焊接在钢管管道上,这种连接方式,焊口带有一个焊接坡口,也是一种常用连接方式;
3、三片式卡箍球阀,连接方式为卡箍式,快装式,就是带上一个卡箍和接头,跟管道连接,这种球阀可以适用于卫生级流体管道场合;
4、三片式承插焊球阀,这种连接方式为承插焊连接方式,就是钢管插入球阀球体焊接,这种连接方式比较好。

■ 主要零件材质
阀  体:WCB、CF8、CF8M
球  体:CF8、CF8M
阀  杆:CF8、CF8M
密封圈:PTFE、PPL
密封垫:PTFE、石墨垫片
螺  栓:CF8、CF8M
填  料:PTFE、石墨
手  柄:CF8、CF8M
■ 主要技术参数
公称压力:PN1.6;2.5;4.0
强度试验压力:PT2.4;3.8;6.0;
适用温度:-29~280℃
适用介质:水,油,气、硝酸类、醋酸类

外形与连接尺寸
DNGDLHW
81/4〃10655090
103/8〃12655090
151/2〃157055100
203/4〃208060120
251〃259070140
3211/4〃3211082140
4011/2〃3812090180
502〃50140105200
6521/2〃64160120220
803〃78180132240
