阀门型号编制说明
| Q | 3 | 4 | 1 | F46 | -16 | P |
| 阀门类型 | 动作方式 | 连接方式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
| Q：球阀 | 3：涡轮 | 4：法兰 | 1：浮动球 | F46：F46 | 16：1.6MPa | C：碳钢 |
| 无：手柄 | 25：2.5MPa | P：不锈钢304 | ||||
| R：不锈钢316 |

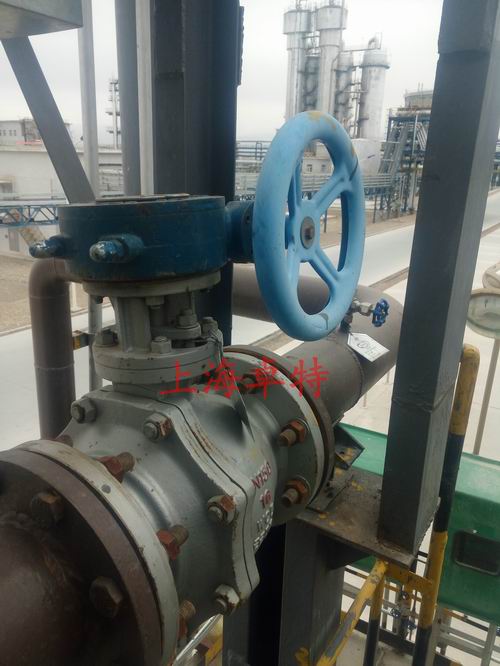

■手动衬氟球阀 产品特点
氯碱专用氟塑料手动衬氟球阀基本系列为Q41F46型，除具有一般球阀所具有的流体阻力小，启闭速度快，结构紧凑等特点外，还具备以下优点：
1、采用F46衬里层的球阀，具有极高的化学稳定性，广泛适用于各种强腐蚀性介质。
2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的清洗吹扫和管路维护。
3、启闭件球件与阀杆为一体式，杜绝了由于压力变化引起阀杆冲出承压件的可能性，完全保证使用安全可靠。
4、流通面积大，阀体内腔空间最小，减少了介质滞留；另外，特殊的模压工艺，使密封面致密度良好，加上锥平面密封圈组合，可靠保证密封性能。
■手动衬氟球阀 主要零件材质
| 零件名称 | 材 料 |
| 阀 体 | WCB+ 内衬F46（聚全氟乙丙稀） |
| 球 体 | 304+ F46（聚全氟乙丙稀） |
| 密 封 圈 | F46（聚全氟乙丙稀） |
| 阀 杆 | 2Cr13、CF8、CF8M |
| 填 料 | PTFE、石墨 |
| 公称通径 | DN(mm) | 15～250 | |
| 公称压力 | PN(MPa) | 1.6 | 2.5 |
| 试验压力 | 强度试验 | 1.76 | 2.75 |
| 密封试验 | 0.6 | 0.6 | |
| 泄 漏 量 | A级（零泄漏） | ||
| 连接方式 | 法 兰 | ||
| 设计标准 | GB／T12237-1989 | ||
| 法兰连接尺寸 | GB／T9113.1-2000、JB/T79-94、HG20592-1997 | ||
| 结构长度 | GB／T12221-2005，ISO 5752/EN558-1 | ||
| 压力温度额定值 | GB/T12224-2007、ASME B16.34-2003、ISO 7005-1 | ||
| 压力试验 | GB／T 13927、JB/T9092-1999 | ||
| 适用介质 | 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。 | ||
| 适用温度 | ≤150℃ | ||
| 驱动方式 | 手柄、涡轮蜗杆 | ||

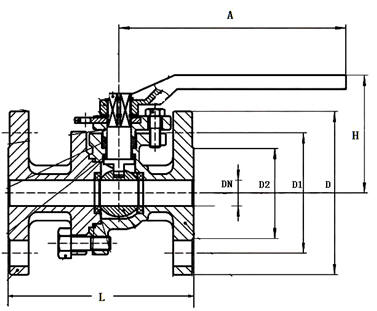

■手动衬氟球阀 连接尺寸（PN16\PN25） 单位：mm
| DN | PN16 | PN25 | L | ||||||||
| D | D1 | L | H | n-d | D | D1 | D2 | H | n-d | ||
| 15 | 95 | 65 | 130 | 59 | 4-14 | 95 | 65 | 46 | 59 | 4-14 | 130 |
| 20 | 105 | 75 | 140 | 63 | 4-14 | 105 | 75 | 56 | 63 | 4-14 | 140 |
| 25 | 115 | 85 | 150 | 75 | 4-14 | 115 | 85 | 65 | 75 | 4-14 | 150 |
| 32 | 135 | 100 | 165 | 87 | 4-18 | 135 | 100 | 76 | 87 | 4-18 | 165 |
| 40 | 145 | 110 | 180 | 97 | 4-18 | 145 | 110 | 84 | 97 | 4-18 | 180 |
| 50 | 165 | 125 | 200 | 107 | 4-18 | 165 | 125 | 99 | 107 | 4-18 | 200 |
| 65 | 185 | 145 | 220 | 142 | 4-18 | 185 | 145 | 118 | 142 | 8-18 | 220 |
| 80 | 200 | 160 | 250 | 152 | 8-18 | 200 | 160 | 132 | 152 | 8-18 | 250 |
| 100 | 220 | 180 | 280 | 178 | 8-18 | 235 | 190 | 156 | 178 | 8-23 | 280 |
| 125 | 250 | 210 | 320 | 252 | 8-18 | 270 | 220 | 184 | 252 | 8-27 | 320 |
| 150 | 285 | 240 | 360 | 272 | 8-23 | 300 | 250 | 211 | 272 | 8-27 | 360 |
| 200 | 340 | 295 | 400 | 342 | 12-23 | 360 | 310 | 274 | 342 | 12-27 | 400 |
| 250 | 405 | 355 | 450 | 345 | 12-23 | 425 | 370 | 330 | 345 | 12-30 | 450 |
