■ 阀门型号编制说明
| Q | 3 | 4 | 7 | F | -16 | P |
| 阀门类型 | 动作方式 | 连接方式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
| Q：球阀 | 3：涡轮 | 4：法兰 | 7：固定式 | F：聚四氟乙烯 | 16：1.6MPa | C：碳钢 |
| 无：手柄 | PPL：对位聚苯 | 25：2.5MPa | P：不锈钢304 | |||
| H：硬密封 | 40：4.0MPa | R：不锈钢316 |

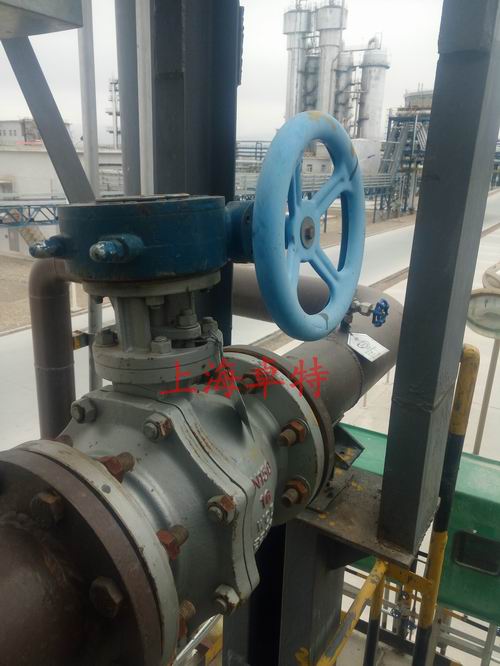

■ 手动固定球阀 产品特点
1，双阻塞与排放功能：手动固定球阀采用弹簧预紧浮动阀座，无论阀门处于全开或全关状态时，上下游侧的阀座使流体阻断，阀体中腔滞留物通过排放阀排泄。
2，自动泄压功能：阀门体腔停留介质温度升高而引起异常升压时，不需通过安全阀，而仅靠阀座功能就可自动泄压，这对保证阀门在输送液体介质时的安全性非常重要。

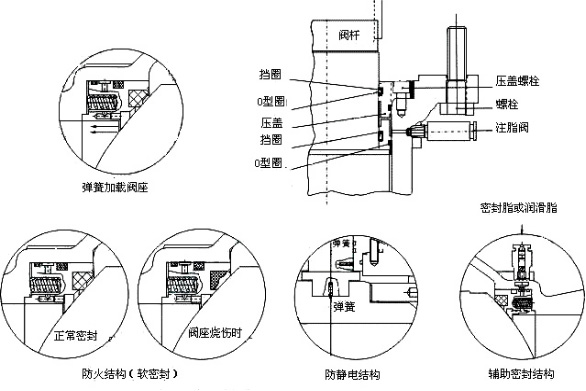

3，防火安全结构：阀门都具备防火安全功能，其设计、制造均遵循API 607和API 6FA 规范要求。
4，密封紧急注脂救护：由于介质中的异物或火灾造成阀座密封意外失效，注脂阀提供了与注脂枪的快速连接，方便快捷地将密封脂注入到阀座密封部位，缓解泄漏。
5，可靠的阀杆密封和低操作力矩：手动固定球阀除了设置标准密封套圈外，填料压盖上也设置了“O”型密封圈，双重密封保证了阀杆密封的可靠性；增设的石墨填料和密封脂注入使火灾后的阀杆泄漏降至最低。阀杆滑动轴承和止推轴承使阀门操作轻便。
6，阀杆可加长：根据安装或操作的需要，可对阀门阀杆进行加长。加长杆球阀，特别适用于城市煤气等需要埋地铺设管线的场合。加长阀杆尺寸按客户需要确定。
7，操作灵活：手动固定球阀采用具有小摩擦系数和良好自润滑性的阀座和阀杆轴承，大大地减少了阀门的操作扭矩。因此即使在没有提供密封润滑脂的情形下，也能够长期灵活自如地对阀门进行操作。
8，驱动方式多，易实现自动化控制：手动固定球阀驱动方式灵活，根据需要可选择手动涡轮、气动、电动等。
■ 手动固定球阀 主要零件材质
 | 零件名称 | 材料 |
| 阀 体 | 铸钢、不锈钢304、不锈钢316、 | |
| 球 体 | 2Cr13、304、316、316+STL | |
| 密 封 圈 | PTFE、PPL、304、316、316+STL | |
| 阀 杆 | 2Cr13、304、316、 | |
| 阀座弹簧 | 17-7PH | |
| 阀座支撑圈 | 2Cr13、304、316 | |
| 垫 圈 | 金属+石墨 | |
| 止推轴衬 | PTFE、石墨 | |
| 填 料 | 氟塑料、柔性石墨 |
| 公称通径 | DN(mm) | 50～350 | |||
| 公称压力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
| 试验压力 | 强度试验 | 1.76 | 2.75 | 6.0 | 9.6 |
| 密封试验 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 设计标准 | GB/T12237—1989 | ||||
| 结构长度 | GB/T12221—1989 | ||||
| 压力温度等级 | GB/T9131 | ||||
| 连接法兰 | JB/T79-94； GB/T9113 | ||||
| 试验标准 | GB/T13927—1992，JB/T9092 | ||||
| 泄 漏 量 | 软密封：A级（零泄漏） 硬密封：D级（1×DNmm3/s） | ||||
| 适用介质 | 水，污水，空气，蒸汽，各种油类，酸类，碱类，盐类等。 | ||||
| 适用温度 | 聚四氟乙烯≤150℃，对位聚苯≤300℃，合金硬密封≤550℃ | ||||
| 驱动方式 | 手柄、涡轮蜗杆 | ||||

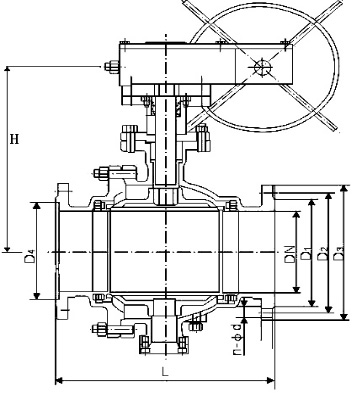

■ 手动固定球阀 连接尺寸（PN16） 单位：mm
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| D1 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 320 | 375 | 435 |
| D2 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 |
| D3 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 |
| H | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 625 |
| L | 216 | 241 | 283 | 305 | 356 | 394 | 457 | 533 | 610 | 686 |
| n-d | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-23 | 12-23 | 12-25 | 16-25 |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| D1 | 100 | 120 | 135 | 160 | 188 | 218 | 278 | 332 | 390 | 448 |
| D2 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 |
| D3 | 160 | 180 | 195 | 230 | 270 | 300 | 360 | 425 | 485 | 550 |
| H | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 625 |
| L | 216 | 241 | 283 | 305 | 381 | 403 | 502 | 568 | 648 | 762 |
| n-d | 4-18 | 8-18 | 8-18 | 8-23 | 8-27 | 8-27 | 12-27 | 12-30 | 16-30 | 16-34 |
■ 手动固定球阀 连接尺寸（PN40） 单位：mm
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| D1 | 99 | 118 | 132 | 156 | 184 | 211 | 284 | 345 | 409 | 465 |
| D2 | 125 | 145 | 160 | 190 | 220 | 250 | 320 | 385 | 450 | 510 |
| D3 | 165 | 185 | 200 | 235 | 270 | 300 | 375 | 450 | 515 | 580 |
| D4 | 88 | 110 | 121 | 150 | 176 | 204 | 260 | 313 | 364 | 422 |
| H | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 625 |
| L | 216 | 241 | 283 | 305 | 381 | 403 | 502 | 568 | 648 | 762 |
| n-d | 4-18 | 8-18 | 8-18 | 8-23 | 8-27 | 8-27 | 12-30 | 12-33 | 16-34 | 16-34 |
| 规格DN | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 |
| D1 | 105 | 130 | 140 | 168 | 240 | 300 | 352 | 412 | 475 |
| D2 | 135 | 160 | 170 | 200 | 280 | 345 | 400 | 460 | 525 |
| D3 | 180 | 205 | 215 | 250 | 345 | 415 | 470 | 530 | 600 |
| D4 | 88 | 110 | 121 | 150 | 204 | 260 | 313 | 364 | 422 |
| H | 107 | 125 | 152 | 178 | 330 | 398 | 495 | 580 | 625 |
| L | 292 | 330 | 356 | 406 | 495 | 597 | 673 | 762 | 826 |
| n-d | 4-23 | 8-23 | 8-23 | 8-26 | 8-34 | 12-36 | 12-36 | 16-36 | 16-41 |
