阀门型号编制说明
| Z | D | L | P | -16 | P | G |
| 自控 阀门 | 执行机构： | 动作特征： | 阀门结构类型: | 公称压力： | 阀体材质： | 温度类型： |
| 电动 | 直行程 | P：单座 | 16：1.6MPa | C：碳钢 | G：中温型常温省略 | |
| M：套筒 | 25：2.5MPa | P：不锈钢 | ||||
| 40：4.0MPa | ||||||
| 64：6.4MPa |

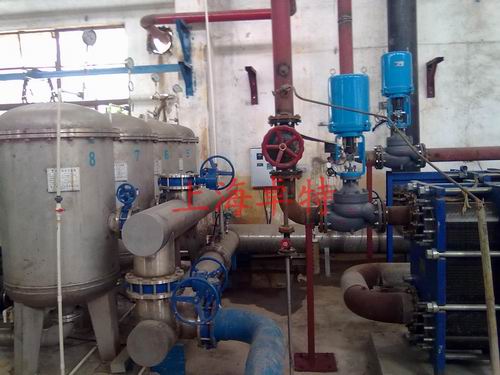

■电动单座调节阀 产品概述
ZDLP(M)电子式精小型电动单座调节阀，由低流阻直通单座或低流阻套筒阀配用德国进口PSL系列直行程电动执行机构组成（也可以选配国产3810、3410系列执行机构）。电动执行机构内有伺服放大器，无需另配用伺服放大器，输入控制信号（4-20mADC或1-5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。
■电动单座调节阀 产品特点
ZDLP(M)电子式精小型电动单座调节阀具有体积小、质量轻、流量大、接线简单、调节精度高等特点。广泛应用于电力、石油、化工、冶金、环保、教学和科研设备等行业的工业自动化控制系统中。
■电动单座调节阀 主要技术数据
1、阀体阀体形式：直通倒S铸造阀
公称通径：DN20-200（mm）
公称压力：1.6-6.4MPa
连接法兰：
JB/T74-90 JB/T79.2-94凹式
阀体材料：ZG270-500、不锈钢
2、上阀盖
常温型：-40℃～+200℃
散热型：+200℃～+450℃
低温型：-250℃～-100℃
波纹管密封型：-10℃～+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯
柔性石墨填料
石棉编制填料

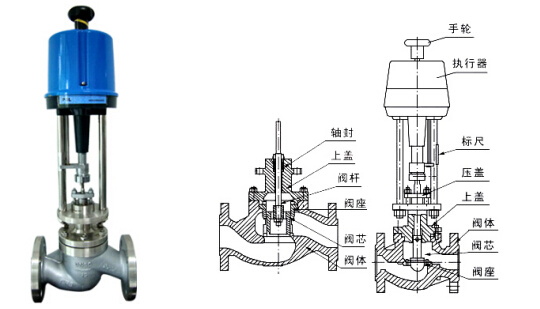

3、阀内组件
阀芯形式：上导向单座柱塞式阀芯
上导向单座套筒柱塞式阀芯
流量特性：
等百分比特性、线性、快开
材 料：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
■电动单座调节阀 电动执行器
PSL电动执行器是德国PSAutomationGmbH执行机构生产商推出的产品。采用一体化结构设计，位置变送器和伺服放大器作为两个独立部件均可直接装入执行机构内部，直接接受控制信号（4-20mADC或1-5VDC），输出4-20mADC阀位反馈信号。内置PSAP4智能控制器，液晶面板上以百分比形式显示输入信号值、阀位显示值和故障信息值，手动按键设置参数、零位和满位自整定功能，故障自诊断并报警功能。可设置分段调节，可以由一台信号发生器输出地双时间比例信号控制两台电动执行器（4-12mA控制PSL1的调节；12-20mA控制PSL2的调节）。
执行器与阀门的连接采用柔性盘簧连接，可避免阀杆与输出轴不同轴给阀门带来的影响，可预置阀门关断力，保证阀门的可靠关断，防止泄露。
PSL电动执行器技术参数：
1，电源：AC220VAC；功耗：5VA；开关容量：150VA(24V50VA)；防护等级：IP65
2，输入信号：4-20mADC或1-5VDC；输出信号：4-20mADC
3，输入阻抗：250Ω；输出阻抗：≤650Ω；绝缘电阻：主电路-控制电路：100MΩ(500VDC)
4，绝缘电阻：控制电路-输出电路：100MΩ(500VDC)；输出电路-主电路：100MΩ(500VDC)
5，重复精度：±1%；灵敏度：±（0.5-5%）FS；滞后：50%灵敏度
■电动单座调节阀 规格参数表
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||
| 阀座直径 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||
| 额定流量 系数KV | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17 | 27 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | ||||
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |||||
| 允许压差 △MPa | 单座式 | 6.4 | 6.4 | 4.5 | 2.5 | 3.2 | 3.2 | 2.1 | 1.4 | 1.4 | 0.9 | 0.6 | 0.5 | 0.3 | 0.2 | ||||
| 套筒式 | 6.4 | 6.4 | 3.7 | 3.7 | 2.4 | 2.9 | 1.5 | 0.8 | 3.1 | 3.1 | 3.1 | ||||||||
| 允许泄露 量Q | 单座式 | 为KV值的0.01%，按GB4213-84标准 | |||||||||||||||||
| 套筒式 | 为KV值的0.05%，按GB4213-84标准 | ||||||||||||||||||
| 基本误差% | ±2.5 | ||||||||||||||||||
| 回差% | 2.0 | ||||||||||||||||||
| 死区% | 3.0 | ||||||||||||||||||
| 始终点偏差% | ±2.5 | ||||||||||||||||||
| 额定行程偏差% | 2.5 | ||||||||||||||||||
| 可调比 | 50:1 | ||||||||||||||||||
| 配电动 执行器 型号 | QSL | 201 | 202 | 204 | 208、210 | 210、316 | |||||||||||||
| PSL | 201 | 202 | 204 | 208 | 312 | ||||||||||||||
| 3810 | 381RSA-08 | 381RSB-20\30 | 381RSB-50 | 381RSC-65 | |||||||||||||||
| DKZ | DKZ-310C | DKZ-410C、DKZ-510C | |||||||||||||||||
| 行程 | 16 | 25 | 40 | 60 | |||||||||||||||
| 法兰标准 | 铸铁按照JB78-59、铸钢按照JB79-59 | ||||||||||||||||||
■电动单座调节阀 主要零件材料及推荐使用温度范围
| 阀体材料 | 公称 压力 MPa | 介质工作温度℃ | |||||||||||||
| 120 | 200 | 250 | 300 | 350 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 | ||
| 最大工作压力MPa | |||||||||||||||
| 铸铁HT200 | 1.6 | 1.6 | |||||||||||||
| 铸钢ZG25 | 4.0 | 4.0 | 3.7 | 3.3 | 3.0 | 2.8 | 2.3 | 1.8 | |||||||
| 6.4 | 6.4 | 5.9 | 5.2 | 4.7 | 4.1 | 3.7 | 2.9 | ||||||||
| 铸不锈钢 ZG1Cr18Ni9Ti | 4.0 | 4.0 | 3.0 | 2.7 | 2.4 | 2.1 | 1.9 | 1.7 | 1.4 | 1.1 | 0.8 | ||||
| 6.4 | 6.4 | 4.4 | 4.2 | 4.0 | 3.8 | 3.5 | 3.4 | 3.2 | 2.9 | 2.6 | |||||

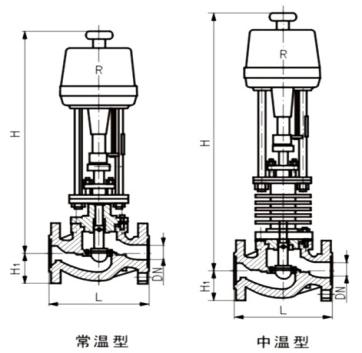

■电动单座调节阀 外形尺寸 单位：mm
| DN (mm) | L(mm) | H(mm) | H1(mm) | R (mm) | 重量 | |||||||
| 1.6 Mpa | 4.0 Mpa | 6.4 Mpa | 常温 型 | 散热 型 | 0.6 Mpa | 1.6 Mpa | 4.0 Mpa | 6.4 Mpa | 1.6 Mpa | 4.0 Mpa | ||
| 20 | 181 | 194 | 206 | 699 | 849 | 45 | 52 | 52 | 65 | 176 | 11 | 14 |
| 25 | 184 | 197 | 210 | 711 | 861 | 50 | 57 | 57 | 70 | 176 | 13 | 17 |
| 40 | 222 | 235 | 251 | 728 | 893 | 65 | 75 | 75 | 85 | 176 | 15 | 24 |
| 50 | 254 | 267 | 286 | 731 | 901 | 70 | 82 | 82 | 90 | 176 | 19 | 29 |
| 65 | 276 | 292 | 311 | 827 | 1107 | 80 | 92 | 92 | 102 | 176 | 32 | 51 |
| 80 | 298 | 317 | 337 | 839 | 1024 | 95 | 100 | 100 | 107 | 176 | 40 | 63 |
| 100 | 352 | 368 | 394 | 857 | 1067 | 105 | 110 | 117 | 125 | 176 | 50 | 84 |
| 150 | 451 | 473 | 508 | 1140 | 1400 | 132 | 142 | 150 | 172 | 225 | 77 | 120 |
| 200 | 600 | 610 | 650 | 1160 | 1420 | 160 | 170 | 187 | 207 | 225 | 115 | 159 |
