阀门型号编制说明
| Z | D | L | N | -16 | P | G |
| 自控 阀门 | 执行机构： | 动作特征： | 阀门结构类型: | 公称压力： | 阀体材质： | 温度类型： |
| 电动 | 直行程 | N：双座 | 16：1.6MPa | C：碳钢 | G：中温型常温省略 | |
| 25：2.5MPa | P：不锈钢 | |||||
| 40：4.0MPa | ||||||
| 64：6.4MPa |

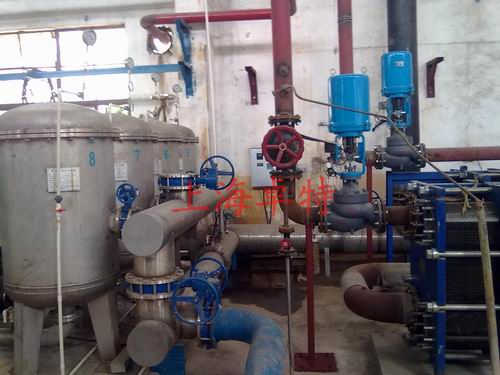

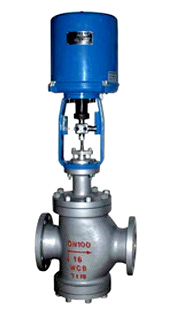

■电动双座调节阀 产品特点
ZDLN型电子式电动双座调节阀是由德国PS或3810L系列电子式电动执行机构和双座阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸，驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号及220AC单相电源即可控制运转，调节机构阀芯是采用顶导向，双座式调节机构具有不平衡力小，允许压差大，流通能力大等待点，适用于泄漏量要求不严格的场合。
■电动双座调节阀 主要技术参数与性能
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数Kv | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | ||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | 100 | |||||||
| 允许压差△MPa | ≤公称压力 | |||||||||||||
| 基本误差% | ±2.5 | |||||||||||||
| 回差% | 2.5 | |||||||||||||
| 死区% | 1.0 | |||||||||||||
| 始终点偏差% | ±2.5 | |||||||||||||
| 额定行程偏差% | 2.5 | |||||||||||||
| 允许泄漏量Q | Kv值的0.01% 按GB4213－84标准 | |||||||||||||
| 可调范围 | 50:1 | |||||||||||||
| 配电动执行器型号 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 | |||||||
| 3810L | 381LSA－08 | 381LSA－20 | 381LSB－30 | 381LSB－50 | 381LSC－65 | 381LSC—160 | ||||||||
| 公称压力介质温度阀体材料 | 1.6MPa | 常温－20℃~+200℃ 铸铁HT200 | ||||||||||||
| 4.0MPa | 常温－20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
| 中温－40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||||
| 6.4MPa | 常温－20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
| 中温－40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||||

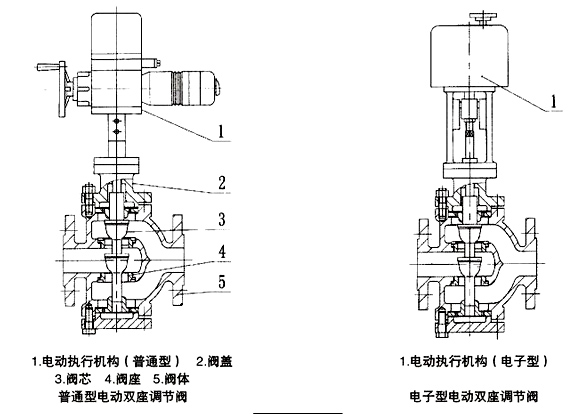

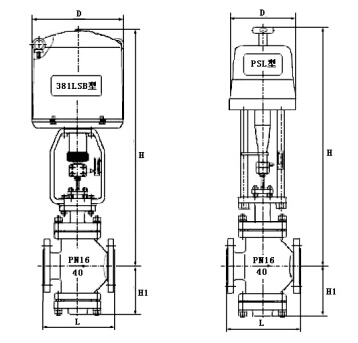

| 公称通径（DN） | L | D | 双座式 | ||||
| PN（Mpa） | H1 | H | |||||
| 1.6 | 4.0 | 6.4 | 常温 | 中温 | |||
| 25 | 185 | 190 | 205 | 225 | 117 | 682 | 832 |
| 32 | 200 | 210 | 220 | 225 | 120 | 687 | 837 |
| 40 | 220 | 230 | 240 | 255 | 139 | 850 | 990 |
| 50 | 250 | 255 | 265 | 255 | 144 | 860 | 1000 |
| 65 | 275 | 285 | 295 | 255 | 188 | 989 | 1144 |
| 80 | 305 | 310 | 325 | 255 | 208 | 1019 | 1184 |
| 100 | 350 | 355 | 370 | 255 | 220 | 1044 | 1204 |
| 125 | 410 | 425 | 440 | 255 | 270 | 1332 | 1547 |
| 150 | 450 | 460 | 475 | 310 | 280 | 1352 | 1565 |
| 200 | 550 | 560 | 570 | 310 | 320 | 1437 | 1652 |
| 250 | 670 | 740 | 750 | 310 | 440 | 1729 | 2004 |
| 300 | 770 | 805 |
| 310 | 502 | 1764 | 2039 |
