阀门型号编制说明
Z | D | S | F | -16 | P | G |
自控 阀门 | 执行机构： | 动作特征： | 阀门结构类型: | 公称压力： | 阀体材质： | 温度类型： |
| 电动 | 直行程 | F：分流 | 16：1.6MPa | C：碳钢 | G：中温型常温省略 |
|
|
| H：合流 | 25：2.5MPa | P：不锈钢 |
|
|
|
|
| 40：4.0MPa |
|
|
|
|
|
| 64：6.4MPa |
|
|
■电动三通调节阀 产品概述

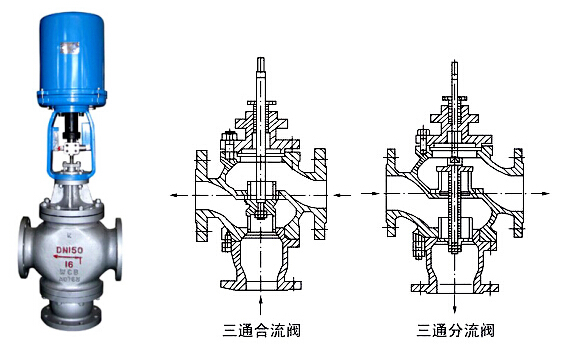

ZDSF(H)型电动三通调节阀有分流和合流两种形式，由PSL电动执行机构和三通分流或合流调节阀组成。接上220VAC电源，输入4-20mADC电流信号使阀门动作，同时输出阀门开度信号4-20mADC。分流阀室将一种流体分成两路流体，合流阀的作用是将两种流体合成第三种流体。分流、合流阀只能对应选用，但当公称通径和压差较小时合流阀也可用于分流场合。当公称通径DN≥80mm和压差较大的分流场合，只能使用分流阀。
■电动三通调节阀 产品特点

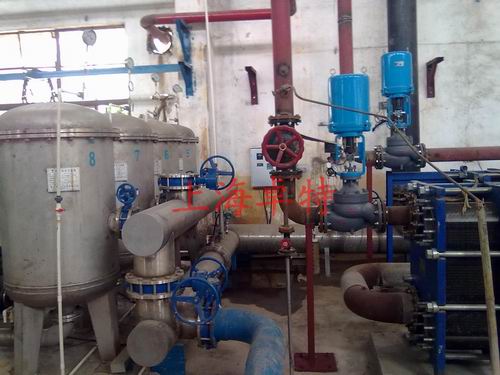

ZDSF(H)型电动三通调节阀通常用于热交换器的两种介质调节，及简单的配比调节。它可由一台阀代替两台单、双座调节阀使用，还可以节省安装管道、节省投资，占据空间小。因此在化工、冶金、石油等工业部门能得到广泛的应用。
■电动三通调节阀 主要技术数据
1、阀体和阀内件
阀体形式：三通双座铸造阀
公称通径：DN25-300（mm）
公称压力：1.6-6.4MPa
连接法兰：JB/T74-90 JB/T79.2-94凹式
阀体材料：ZG270-500、1Cr18Ni9Ti
阀芯形式：双导向双座套筒型阀芯
流量特性：等百分比特性、线性、快开
材料：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
填料：V型聚四氟乙烯
柔性石墨填料
2、气动执行器（可选）
膜片：丁晴橡胶夹增强涤纶织物
压缩弹簧：60Si2Mn
推杆：2Cr13
膜盖：A3
衬套：2Cr13
垫片：橡胶石棉板、聚四氟乙烯、
柔性石墨、1Cr18Ni9Ti石棉缠绕
■电动三通调节阀 电动执行器
PSL电动执行器是德国PSAutomationGmbH执行机构生产商推出的产品。采用一体化结构设计，位置变送器和伺服放大器作为两个独立部件均可直接装入执行机构内部，直接接受控制信号（4-20mADC或1-5VDC），输出4-20mADC阀位反馈信号。内置PSAP4智能控制器，液晶面板上以百分比形式显示输入信号值、阀位显示值和故障信息值，手动按键设置参数、零位和满位自整定功能，故障自诊断并报警功能。可设置分段调节，可以由一台信号发生器输出地双时间比例信号控制两台电动执行器（4-12mA控制PSL1的调节；12-20mA控制PSL2的调节）。
执行器与阀门的连接采用柔性盘簧连接，可避免阀杆与输出轴不同轴给阀门带来的影响，可预置阀门关断力，保证阀门的可靠关断，防止泄露。
PSL电动执行器技术参数：
1,电源：AC220VAC；功耗：5VA；开关容量：150VA(24V50VA)；防护等级：IP65
2，输入信号：4-20mADC或1-5VDC；输出信号：4-20mADC
3，输入阻抗：250Ω；输出阻抗：≤650Ω；绝缘电阻：主电路-控制电路：100MΩ(500VDC)
4，绝缘电阻：控制电路-输出电路：100MΩ(500VDC)；输出电路-主电路：100MΩ(500VDC)
5，重复精度：±1%；灵敏度：±（0.5-5%）FS；滞后：50%灵敏度
■电动三通调节阀 规格参数表
| 公称通径 DN | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 分流 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||||
| 额定流量 系数KV | 合流 | 8.5 | 13 | 21 | 34 | 52 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 | |
| 分流 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 | |||||||
| 允许压差△MPa | 1.6 | 1.0 | 2.5 | 1.6 | 1.5 | 1.0 | 0.65 | 0.4 | 0.3 | 0.16 | 0.26 | 0.18 | ||
| 基本误差% | ±2.5 | |||||||||||||
| 回 差% | 2.5 | |||||||||||||
| 死 区% | 1.0 | |||||||||||||
| 始终点偏差% | ±2.5 | |||||||||||||
| 额定行程偏差% | 2.5 | |||||||||||||
| 输入抗阻 | 250Ω | |||||||||||||
| 可调比 | 30:1 | |||||||||||||
| 上阀盖形式 | 普通（常温型）；散热片（高温型） | |||||||||||||
| 介质温度 | -40℃～200℃（常温型）；-40～450℃（高温型） | |||||||||||||
| 法兰标准 | 铸铁按照JB78-59、铸钢按照JB79-59 | |||||||||||||
| 配电动 执行器 型号 | QSL | 201 | 202 | 204 | 208、210 | 210、316 | ||||||||
| PSL | 201 | 202 | 204 | 208 | 312 | |||||||||
| 3810 | 381RSA-08 | 381RSB-20\30 | 381RSB-50 | 381RSC-65 | ||||||||||
| 行程 | 16 | 25-40 | 60 | 100 | ||||||||||
■电动三通调节阀 主要零件材料及推荐使用温度范围
| 阀体材料 | 公称 压力 MPa | 介质工作温度℃ | |||||||||||||
| 120 | 200 | 250 | 300 | 350 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 | ||
| 最大工作压力MPa | |||||||||||||||
| 铸铁HT200 | 1.6 | 1.6 | |||||||||||||
| 铸钢ZG25 | 4.0 6.4 | 4.0 6.4 | 3.7 5.9 | 3.3 5.2 | 3.0 4.7 | 2.8 4.1 | 2.3 3.7 | 1.8 2.9 | |||||||
| 铸不锈钢 ZG1Cr18Ni9Ti | 4.0 6.4 | 4.0 6.4 | 3.0 4.4 | 2.7 4.2 | 2.4 4.0 | 2.1 3.8 | 1.9 3.5 | 1.7 3.4 | 1.4 3.2 | 1.1 2.9 | 0.8 2.6 | ||||

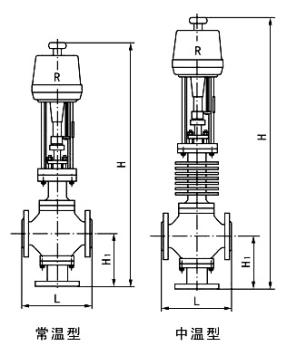

| DN (mm) | L(mm) | H(mm) | H1(mm) | R | 重量 | ||||||
| 1.6 Mpa | 4.0 Mpa | 6.4 Mpa | 常温型 | 散热型 | 1.6 Mpa | 4.0 Mpa | 6.4 Mpa | 常温型 | 散热型 | ||
| 25 | 185 | 190 | 200 | 801 | 931 | 140 | 150 | 160 | 176 | 19 | 22 |
| 32 | 200 | 210 | 210 | 817 | 947 | 150 | 160 | 170 | 20 | 23 | |
| 40 | 220 | 230 | 235 | 844 | 974 | 160 | 170 | 180 | 27 | 35 | |
| 50 | 250 | 255 | 265 | 884 | 1014 | 180 | 190 | 200 | 30 | 40 | |
| 65 | 275 | 285 | 295 | 947 | 1094 | 200 | 220 | 220 | 62 | 70 | |
| 80 | 300 | 310 | 320 | 960/1080 | 1123/1243 | 210/225 | 230/250 | 240/265 | 66 | 74 | |
| 100 | 350 | 335 | 370 | 974/1172 | 1137/1275 | 220/245 | 250/275 | 260/285 | 84 | 96 | |
| 125 | 410 | 425 | 440 | 1163/1321 | 1362/1520 | 260/285 | 300/320 | 300/325 | 225 | 142 | 158 |
| 150 | 450 | 460 | 475 | 1191/1351 | 1390/1650 | 280/305 | 320/340 | 320/340 | 179 | 196 | |
| 200 | 550 | 560 | 570 | 1270/1438 | 1467/1631 | 320/350 | 380/400 | 380/410 | 285 | 255 | |
注：斜线上边为合流型尺寸。斜线下边为分流型尺寸。
