阀门型号编制说明
| ZZY | P | 16 | C | G | K |
| 执行机构 | 阀门结构 | 公称压力 | 阀体材质 | 温度类型 | 作用形式 |
| 自力式 | P:单座 | 16：1.6MPa | C：碳钢 | G：高温加隔温罐 | K：阀前控制 |
| N:双座 | 25：2.5MPa | P：不锈钢304 | 无：常温 | B：阀后控制 | |
| M：套筒 | 40：4.0MPa | R：不锈钢316 | |||
| 64：6.4MPa |
■ZZY自力式压力调节阀 产品概述
ZZY型自力式压力调节阀是由阀体,阀座,阀芯,平衡弹簧等部件组成,是一种无需外加能源,利用被调节介质自身压力变化来进行自动调节的阀门,是根据力学原理将被控介质引入执行机构产生力作用推动,控制阀芯元件上下位移达到自动调节,阀前或阀后恒压或减压的节能型产品.该产品最大的特点是能在无电,无气的场所工作,压力设定值在运行中可随意调整.采用快开流量特性,动作灵敏,密封性能好,广泛应用于石油,化工,电站,轻工,印染等各种工业设备中气体、液体、蒸汽等介质压力的自动控制.
本系列产品有单座（ZZYP）、双座（ZZYZ）、套筒（ZZYM）三种结构；执行机构有:薄膜式、活塞式两种；作用形式有:阀前压力调节(泄压持压型：K型),阀后压力调节(减压稳压型：B型)；附设隔温冷凝罐可在≤350℃温度下使用.根据不同的工况条件可选用不同的阀芯结构型式以及不同执行机构,以达到最佳的控制效果.
■ZZY自力式压力调节阀 主要零部件材料
| 材料代号 | C(WCB) | P(304) | R(316) | |
| 主要零件 | 阀体 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) |
| 阀芯,阀座 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) | |
| 阀杆 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 膜片 | EPDM或FKM夹纤维 | |||
| 膜盖 | A3钢镀锌 | |||
| 填料 | 聚四氟乙烯,柔性石墨 | |||
| 弹簧 | 60Si2Mn | |||
| 导向套 | HPb59-1 | |||
■ZZY自力式压力调节阀 主要技术参数和性能指标
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||
| 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | ||||||||
| 额定行程(mm) | 8 | 10 | 14 | 20 | 25 | 40 | 50 | ||||||||||||
| 公称压力(MPa) | 1.62.5 4.0 | ||||||||||||||||||
| 压力调节范围(KPa) | 15∼50,40∼80,60∼100,80∼140,120∼180,160∼220,200∼260,240∼300, 280∼350,330∼400,380∼450,430∼500,480∼560,540∼620,600∼700,680∼800 780∼900,880∼1000,600∼1500,1000∼2500 | ||||||||||||||||||
| 调节精度(%) | ±5 | ||||||||||||||||||
| 流量特性 | 快开 | ||||||||||||||||||
| 工作温度(℃) | 液体≤120；气体≤80；带冷凝器和散热片≤350(适用于高温工况) | ||||||||||||||||||
| 适用介质 | 热水,气体,蒸汽,低粘度介质 | ||||||||||||||||||
| 允许泄漏量 | 硬密封(L/h) | 单座≤10-4×阀额定容量(IV级)；双座,套筒≤5×10-3阀额定容量(II级 | |||||||||||||||||
| 软密封(ml/min) | 0.15 | 0.30 | 0.45 | 0.6 | 0.90 | 1.7 | 4.0 | 6.75 | |||||||||||
| 减压比 | 最大 | 10 | |||||||||||||||||
| 最小 | 1.25 | ||||||||||||||||||
注:压力调节范围可根据用户要求进行制做。

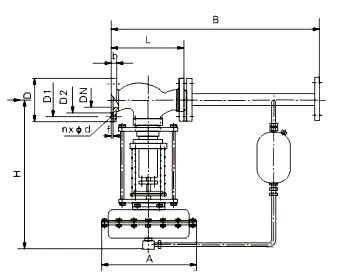

| 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| L | PN16,40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | ||
| 法兰接管尺寸B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | ||||||
| H | 压力 调节 范围 Mpa | 15 140 | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | |||
| 130 300 | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | |||||
| 280 500 | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | |||||
| 480 1000 | 445 | 480 | 670 | 740 | 780 | 850 | 860 | ||||||
| 600 1500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | ||||||
| 1000 2500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | ||||||
| H | 压力 调节 范围 Mpa | 15 140 | φ280 | φ308 | |||||||||
| 130 300 | φ230 | ||||||||||||
| 280 1000 | φ176 | φ194 | φ280 | ||||||||||
| 600 2500 | φ85 | φ96 | |||||||||||
| 导压管接口螺纹 | M16×15 | ||||||||||||
