阀门型号编制说明
| Z | R | S | W | K | -16 | P | G |
| 自控 阀门 | 执行机构： | 动作特征： | 阀门类型: | 作用形式 | 公称压力： | 阀体材质： | 温度类型： |
| 电动 | 直行程 | W：温度 调节阀 | K：加热型 | 16：1.6MPa | C：碳钢 | G：中温型常温省略 | |
| B:冷却型 | 25：2.5MPa | P：不锈钢 | |||||
| 40：4.0MPa | |||||||
| 64：6.4MPa |
■电动温度调节阀 产品特点
ZRSWK（B）电动温度调节阀(自力式温度调节阀)，由控制阀门、执行器、传感器和毛细管等部件组成。按用途分为加热型和冷却型。电动温度调节阀(适用于较大口径及导热油控制)，该阀最大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，电动温度控制阀结构简单，操作方便，选用调温范围广、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
■电动温度调节阀 工作原理
电动温度调节阀由主阀、智能执行器与传感器三部分组成，分别有加热型与冷却型两种结构。
工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化智能执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线性信号输入执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。
■电动温度调节阀 主要特点
1、与PT—100、PT—500或PT—1000温度传感器配套使用，控制精度高、反应速度快。
2、控制温度的设定在执行器外部，设定温度非常方便。
3、数字显示实测温度、简洁直观明了。
4、调节型执行器的关键部件--控制器，采用最先进的混合集成电路，经过老化处理，用树脂密封浇铸，呈匣子状，防潮、防震，体积小，可靠性高。
5、合理设计上下电气限位功能、弱电控制、安全耐用。
6、机械结构坚固紧凑，联线、安装、调整维护十分简便。
7、用电位器调整工作零点（起始）和行程满位（终点）灵敏度等简单易行。
8、执行器具有过载保护、温度保护及压缩弹簧保证阀门的严密关闭的三种保护功能。
■电动温度调节阀 主要技术参数
| 阀体形式 | 直通铸造球型阀 |
| 公称通径 | DN15～200mm |
| 公称压力 | PN1.62.54.06.4Mpa |
| 法兰标准 | GB/T9113JB/T79 |
| 连接形式 | 法兰（FFRFRTJ）焊接（SWBW）螺纹（适用于1〞以内） |
| 阀盖形式 | 标准型-17～+230℃高温型+230～+450℃ |
| 压盖形式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料含浸聚四氟乙烯石棉填料石棉纺织填料石墨填料 |
| 阀芯形式 | 单座式阀芯 |
| 流量特性 | 直线性 |
| 执行器型号 | 3810系列PSL系列 |
| 主要技术参数 | 电源电压：220V/50Hz输入信号：4-20mA或1-5VDC输出信号：4-20mADC |
| 防护等级：相当IP55隔爆标志:ExdIIBT4手操功能：手柄 | |
| 环境温度：-25～+70℃环境湿度：≤95% | |
| 毛细管长度 | 3米5米10米 |
| 温度控制范围 | 0～250℃ |
| 设定值偏差 | ±2℃ |
| 公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 公称压力PN（Mpa） | 1.6 4.0 | ||||||||||||
| 流通能力（m3/h） | 5 | 7 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 额定行程(mm) | 6 | 8 | 10 | 14 | 20 | 30 | 30 | 30 | 40 | ||||
| 温度调节范围（℃） | 0~120 100~250 | ||||||||||||
| 调节精度（℃） | ±1~±5 | ||||||||||||
| 使用介质 | 蒸汽、水、油、气体 | ||||||||||||
| 允许泄漏量 | 硬密封 | 10-4×阀额定容量 | |||||||||||
| 软密封 | “0” | ||||||||||||
| 毛细管长度 | 3m、5m、10m | ||||||||||||
| 温包插入深度 | 270、430、630 | ||||||||||||
| 连接螺纹 | 3/4 | ||||||||||||

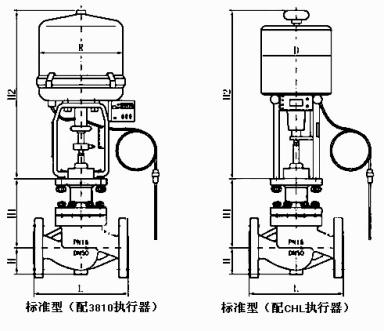

| DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | |
| H | PN16/25 | 52 | 57 | 75 | 75 | 85 | 92 | 100 | 110 | 142 | 158 | 187 |
| PN40 | 52 | 57 | 75 | 75 | 82 | 92 | 100 | 117 | 150 | 167 | 187 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102 | 107 | 125 | 172 | 195 | 207 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | |
| H2 | CHL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 |
| 3810 | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | |
| D | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | |
| R | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | |
