■ 阀门型号编制说明
Q | 6 | S | 1 | 1 | F | -10 | S |
阀门类型 | 动作方式 | 操控 | 连接方式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
Q：球阀 | 6：气动 | S：手轮 | 1：由令 | 1：浮动球 | F：聚四氟乙烯 | 10：1.0MPa | S：UPVC |
|
| 无：省略 | 4：法兰 |
|
|
|
|

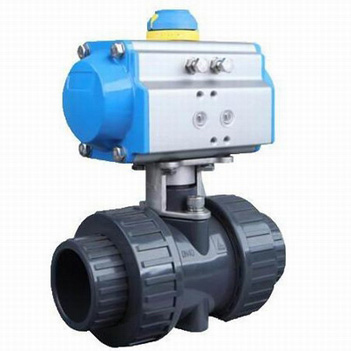

■ UPVC气动球阀 产品特点
UPVC气动球阀采用双由令承插连接，不须使用特殊工具即可快速装配，具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。UPVC气动球阀阀体材质卫生无毒、耐腐蚀性强、重量轻、应用范围广，例如：纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
1、采用双向双由令结构，可同时当由令及阀门使用，可在前段设备管路不必停工的状态下，关闭球阀，卸下由令，进行后段工程维修。
2、阀体具有优良的耐化学腐蚀性能，在由令端有FPM或EPDM "O"环，配合PTFE垫座之使用，能防止多数化学物质之腐蚀。
3、垫座松紧可做适度调整。管壁平洁光滑，输送流体时具有较小的磨擦阻力和附着力。
4、阻燃性能为自熄性。低热传导性能，约为钢材的1/200。重量轻，相当于钢管1/5，铜管的1/6。
5、介质中重离子含量达超纯水标准，卫生指标符合国家卫生标准要求。
6、优异的耐老化和抗紫外线性能，使正常使用寿命比其它管道系统均有很大的延长。
■UPVC气动球阀 技术参数
公称通径 | DN(mm) | 15～100 | ||
公称压力 | PN(MPa) | 1.0 | ||
泄 漏 量 | A级（软密封） | |||
压力试验 | GB／T 13927、JB/T9092-1999 | |||
连接方式 | 双由令、法兰 | |||
适用温度 | -20℃—80℃ | |||
驱动方式 | 气 动 | |||
气动执行器 | ZTA双作用、ZTA单作用（弹簧复位） | |||
控制形式 | 开 关 型 | |||
可选控制附件 | 电磁换向阀 | AC220V/DC24V | ||
单作用 | 二位三通 | |||
双作用 | 二位五通 | 单电控 | ||
双电控 | ||||
限位开关 | 机械式 | |||
感应式 | ||||
手操机构 | ||||
气源处理三联件 | ||||
■ UPVC气动球阀附件选型
附件名称 | 功 能 说 明 |
电磁换向阀 | 电磁换向阀是气动球阀的必配附件，让气动球阀产生打开和关闭的动作。双作用气动球阀应该选用二位五通电磁换向阀，单电控（单线圈，得电或失电）或双电控（双线圈，分别得电，具有记忆功能）；单作用气动球阀，气源故障时，气缸内部弹簧可以让阀门归位，应该选用二位三通电磁阀。 |
限位开关 | 限位开关功能是向远程反馈无源或有源触点信号，用来验证阀门是否处于开和关的位置。 |
手操机构 | 手操机构的作用是当气源故障时，可以手动来操作阀门，带有自动/手动切换装置。 |
气源处理三联件 | 气源处理三联件的作用是对气源进行减压稳压和过滤杂质，以及供油润滑电磁换向阀。 |
选型说明 | 以上附件为可选择配件，可根据需求来选择。公司气动球阀报价默认为不选择以上控制附件。电磁换向阀有AC220V或DC24V可选，以及防爆或非防爆。限位开关有机械式和感应式，也有防爆或非防爆可选。 |
■ UPVC气动球阀 主要零件材质
零件名称 | 材 料 |
气动执行器 | ZTA型：铝合金 |
阀 体 | UPVC PP CPVC |
球 体 | UPVC PP CPVC |
密 封 圈 | PTFE |
阀 杆 | UPVC PP CPVC |
O 型 圈 | EPDM FPM |

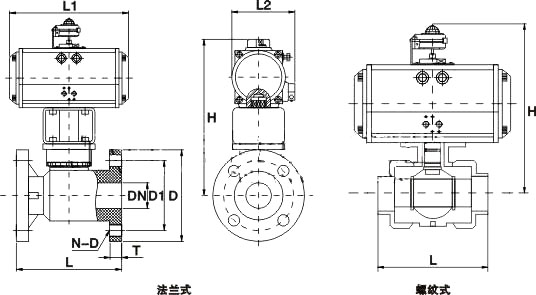

■ UPVC气动球阀 外形尺寸 单位：mm
DN | G | L | H | L1 | L2 | D | D1 | T | N-D | 气动执行器 (双作用) | ||
螺纹 | 法兰 | 螺纹 | 法兰 | |||||||||
15 | 1/2“ | 113 | 147 | 142 | 208 | 160 | 72 | 95 | 65 | 14 | 4-14 | ZTA52 |
20 | 3/4“ | 124 | 161 | 153 | 213 | 160 | 72 | 105 | 75 | 16 | 4-14 | ZTA52 |
25 | 1“ | 142 | 187 | 176 | 218 | 190 | 83 | 115 | 85 | 16 | 4-14 | ZTA52 |
32 | 1 1/4“ | 178 | 225 | 200 | 240 | 206 | 95 | 140 | 100 | 16 | 4-18 | ZTA63 |
40 | 1 1/2“ | 178 | 225 | 218 | 263 | 216 | 103 | 150 | 110 | 16 | 4-18 | ZTA75 |
50 | 2“ | 201 | 255 | 240 | 283 | 260 | 109 | 165 | 125 | 18 | 4-18 | ZTA75 |
65 | 2 1/2“ | 224 | 277 | 281 | 309 | 286 | 120 | 185 | 145 | 22 | 4-18 | ZTA83 |
80 | 3“ | 276 | 333 | 310 | 340 | 286 | 120 | 200 | 160 | 25 | 8-18 | ZTA92 |
100 | 4“ | 327 | 384 | 338 | 392 | 340 | 143 | 220 | 180 | 25 | 8-18 | ZTA105 |
