阀门型号编制说明
| D | 6 | S | 7 | 1 | X | -16 | C |
| 阀门类型 | 动作方式 | 操控 | 连接方式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
| D：蝶阀 | 6：气动 | S：手轮 | 7：对夹 | 1：中线 | X：橡胶 | 16：1.6MPa | 铸铁省略 |
| 无：省略 | 4：法兰 | 3：三偏心 | F：聚四氟乙烯 | 10：1.0MPa | C：碳钢 | ||
| F46：聚全氟乙丙稀 | 25：2.5MPa | P：不锈钢304 | |||||
| H：不锈钢合金 | R：不锈钢316 | ||||||
| W：本体 | L：铝合金 |
■防爆气动蝶阀 产品特点

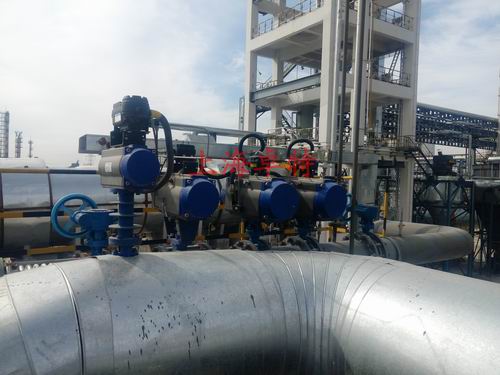

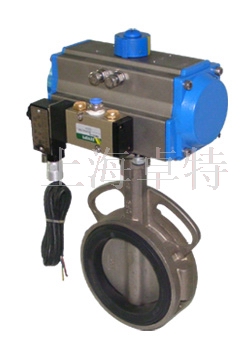

1、防爆气动蝶阀主要结构由气动执行器和阀门连接，安装防爆电磁换向阀，电压AC220V或AC380V，接上5kg左右压力的气源即可控制阀门，适用于易燃易爆场合。
2、阀门采用中线型结构无偏心设计，具有显著的操作扭矩低的特征，配置电动装置时的经济性显著；采用衬胶结构，蝶板圆周形密封面精密加工至较高的光洁度，对橡胶阀座的摩擦系数极低，阀门使用寿命较长；阀板密封面流态特性呈线性状态，具有较小的流阻系数，阀门流阻小；独特设计的模压橡胶阀座具有极佳的均衡性和支撑性，有效避免受力不均造成的对橡胶的破坏，阀门处全关位置时，橡胶处于最佳的压缩状态以保持零泄漏。
3、阀门球墨铸铁壳体内外表面可采用高温静电喷涂环氧树脂粉末涂层，涂层具有较高的耐腐蚀性能，与球墨铸铁基体具有极高的结合强度，涂层度为0.2—0.5mm。

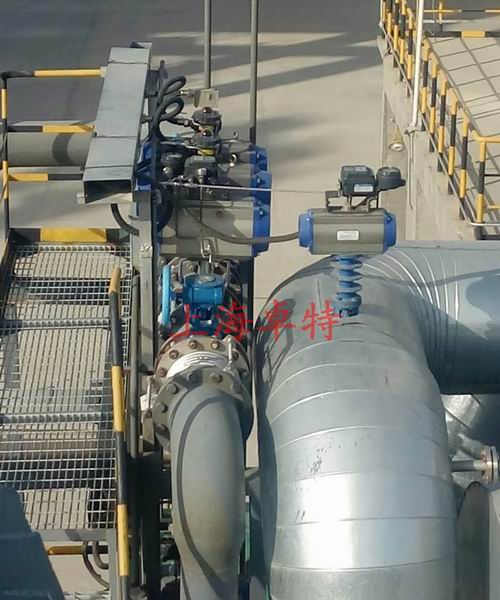

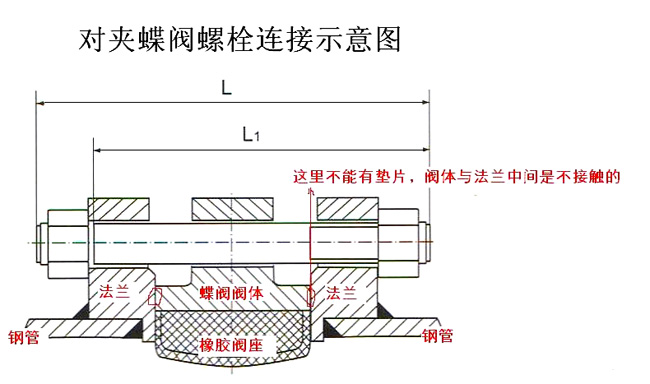

4、防爆气动蝶阀的蝶阀，根据介质的种类不同，可以是软密封蝶阀，也可以是硬密封蝶阀，可以对夹连接，也可以法兰连接。下文描述的是软密封对夹防爆气动蝶阀，防爆气动硬密封蝶阀可以参考硬密封气动蝶阀的参数。
■防爆气动蝶阀 技术参数
公称通径 | DN(mm) | 50～600 | ||||
公称压力 | PN(MPa) | 1.0 | 1.6 | |||
试验压力(MPa) | 强度试验 | 1.5 | 2.4 | |||
密封试验（水） | 1.1 | 1.76 | ||||
密封试验（气） | 0.6 | |||||
泄 漏 量 | A级（零泄漏） | |||||
连接方式 | 对夹、法兰 | |||||
可选配蝶阀 | 法兰偏心软密封蝶阀、中线法兰蝶阀、衬氟蝶阀、对夹硬密封蝶阀、 法兰硬密封蝶阀、通风蝶阀 | |||||
设计标准 | JB/T8527 GB121238 | |||||
法兰连接尺寸 | JB/T74-90 GB9113.1-9113.26 | |||||
压 力 试 验 | GB／T 13927 | |||||
适用介质 | 易燃易爆的气体、液体、粉尘等介质 | |||||
适用温度 | -29℃—550℃ | |||||
驱动方式 | 气 动 | |||||
气动执行器 | ZTA双作用、ZTA单作用（弹簧复位）、AW型 | |||||
控制形式 | 开关型/模拟量调节型 | |||||
可选控制附件 | 电磁换向阀 （防爆） | AC220V/DC24V | ||||
单作用 | 二位三通 | |||||
双作用 | 二位五通 | 单电控 | ||||
双电控 | ||||||
限位开关 （防爆） | 机械式 | |||||
感应式 | ||||||
电气定位器 （防爆） | 输入：4-20mA | |||||
输入/输出：4-20mA | ||||||
手操机构 | ||||||
气源处理三联件 | ||||||

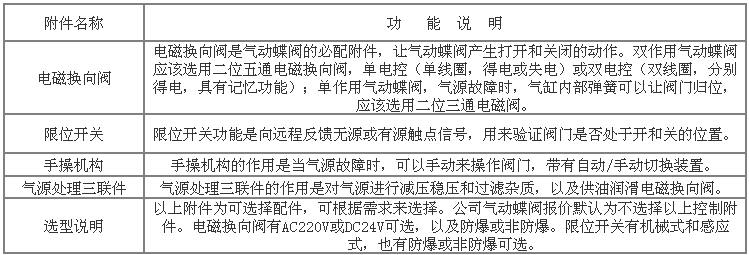

■防爆气动蝶阀 控制附件功能
■防爆气动蝶阀 主要零件材质
| 零件名称 | 材 料 |
| 气动执行器 | ZTA型：铝合金 / AW型：铸铁 |
| 阀 体 | 灰铸铁、球墨铸铁、铸钢、不锈钢 |
| 蝶 板 | QT400、铝青铜、尼龙11、不锈钢 |
| 密 封 圈 | NBR、EPDM、PTFE、F46、合金硬密封 |
| 阀 杆 | 2Cr13、1Cr13不锈钢、CF8、CF8M、17-4PH |
■防爆气动蝶阀 外形尺寸 单位：mm
| DN | L | H | 1.0MPa | 1.6MPa | 气动执行器 (双作用) | ||||
| D | D1 | n-d | D | D1 | n-d | ||||
| 50 | 42 | 197 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | ZTA52 |
| 65 | 44 | 217 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | ZTA63 |
| 80 | 44 | 232 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | ZTA75 |
| 100 | 50 | 266 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | ZTA83 |
| 125 | 56 | 293 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | ZTA105 |
| 150 | 56 | 319 | 285 | 240 | 8-23 | 285 | 240 | 8-23 | ZTA105 |
| 200 | 60 | 389 | 340 | 295 | 8-23 | 340 | 295 | 12-23 | ZTA127 |
| 250 | 68 | 456 | 395 | 350 | 12-23 | 405 | 355 | 12-28 | ZTA140 |
| 300 | 78 | 520 | 445 | 400 | 12-23 | 460 | 410 | 12-28 | ZTA160 |
| 350 | 78 | 587 | 505 | 460 | 16-23 | 520 | 470 | 16-28 | ZTA190 |
| 400 | 102 | 649 | 565 | 515 | 16-28 | 580 | 525 | 16-31 | ZTA210 |
| 450 | 114 | 713 | 615 | 565 | 20-28 | 640 | 585 | 20-31 | ZTA240 |
| 500 | 127 | 786 | 670 | 620 | 20-28 | 715 | 650 | 20-34 | ZTA270 |
| 600 | 151 | 937 | 780 | 725 | 20-31 | 840 | 770 | 20-37 | ZTA300 |
大于DN600的气动蝶阀尺寸，配法兰蝶阀、硬密封蝶阀、通风蝶阀等连接尺寸，请与销售部联系！
