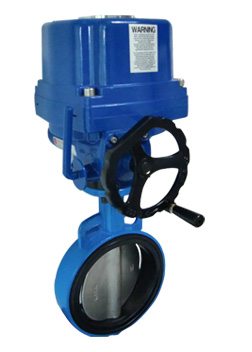

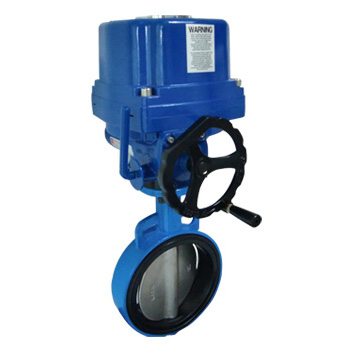

软密封对夹电动蝶阀

下一条：脱硫电动蝶阀

上一条：已经没有了

技术参数外形尺寸安装示意图现场案例

阀门型号编制说明

D	9	7	1	X	-16	C
阀门类型	动作方式	连接方式	阀门结构	密封材料	公称压力	阀体材质
D：蝶阀	9：电动	7：对夹	1：中线	X：橡胶	16：1.6MPa	铸铁省略
				F：聚四氟乙烯	10：1.0MPa	C：碳钢
						P：不锈钢304
						R：不锈钢316

■软密封对夹电动蝶阀 产品特点

1、主要结构由阀体，阀瓣，阀座，阀杆及电动执行机构等部件组成，阀座采用可脱卸构造，并可根据不同介质的物理化学特性，选用相应的耐高温，耐低温，耐腐蚀，耐光，耐老化材质。
2、采用中线型结构无偏心设计，具有显著的操作扭矩低的特征，配置电动装置时的经济性显著；采用衬胶结构，蝶板圆周形密封面精密加工至较高的光洁度，对橡胶阀座的摩擦系数极低，阀门使用寿命较长；阀板密封面流态特性呈线性状态，具有较小的流阻系数，阀门流阻小；独特设计的模压橡胶阀座具有极佳的均衡性和支撑性，有效避免受力不均造成的对橡胶的破坏，阀门处全关位置时，橡胶处于最佳的压缩状态以保持零泄漏。
3、球墨铸铁壳体内外表面可采用高温静电喷涂环氧树脂粉末涂层，涂层具有较高的耐腐蚀性能，与球墨铸铁基体具有极高的结合强度，涂层度为0.2—0.5mm。
4、配ZTD、ZTHQ等系列电动执行机构，AC220V或AC380V电源就可进行开关控制。

■软密封对夹电动蝶阀 主要零件材质

零件名称	材料
阀体	灰铸铁、球墨铸铁、铸钢、不锈钢
蝶板	QT400、铝青铜、尼龙11、不锈钢
密封圈	NBR丁晴橡胶、EPDM乙丙橡胶、氟橡胶
阀杆	2Cr13、1Cr13不锈钢、CF8、CF8M、17-4PH

■软密封对夹电动蝶阀 主要技术参数

公称通径	DN(mm)	50～600
公称压力	PN(MPa)	1.0	1.6
试验压力(MPa)	强度试验	1.5	2.4
	密封试验（水）	1.1	1.76
	密封试验（气）	0.6
泄漏量	A级（零泄漏）
连接方式	对夹
设计标准	JB/T8527 GB121238
法兰连接尺寸	JB/T74-90 GB9113.1-9113.26
压力试验	GB／T 13927
适用介质	淡水、海水、污水、空气、天然气、油品、一般化学介质等。
适用温度	-29℃—150℃
驱动方式	电动
电动执行器	ZTD型、ZTHQ型、DZW型、用户指定产品
防护等级	IP54/IP67/IP68
控制形式	开关型/模拟量调节型
电压	AC220V/AC380V/AC110V/DC24V

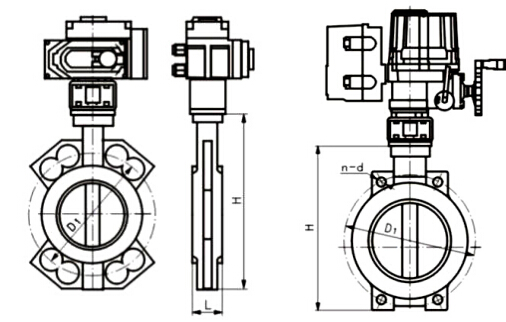

■软密封对夹电动蝶阀 外形尺寸单位：mm

DN	L	H	1.0MPa			1.6MPa			电动执行器选配
DN	L	H	D	D1	n-d	D	D1	n-d	电动执行器选配
50	42	197	165	125	4-18	165	125	4-18	ZTD-05	ZTHQ-05
65	44	217	185	145	4-18	185	145	4-18	ZTD-05	ZTHQ-05
80	44	232	200	160	8-18	200	160	8-18	ZTD-08	ZTHQ-08
100	50	266	220	180	8-18	220	180	8-18	ZTD-10	ZTHQ-10
125	56	293	250	210	8-18	250	210	8-18	ZTD-15	ZTHQ-15
150	56	319	285	240	8-23	285	240	8-23	ZTD-20	ZTHQ-20
200	60	389	340	295	8-23	340	295	12-23	ZTD-40	ZTHQ-50
250	68	456	395	350	12-23	405	355	12-28	ZTD-60	ZTHQ-60
300	78	520	445	400	12-23	460	410	12-28	ZTD-80	ZTHQ-80
350	78	587	505	460	16-23	520	470	16-28	ZTD-100	ZTHQ-120
400	102	649	565	515	16-28	580	525	16-31	ZTD-200	ZTHQ-200
450	114	713	615	565	20-28	640	585	20-31	DZW20	ZTHQ-300
500	127	786	670	620	20-28	715	650	20-34	DZW30	ZTHQ-400
600	151	937	780	725	20-31	840	770	20-37	DZW45	-

大于DN600的电动蝶阀配用DZW电动执行器尺寸，请与销售部联系！

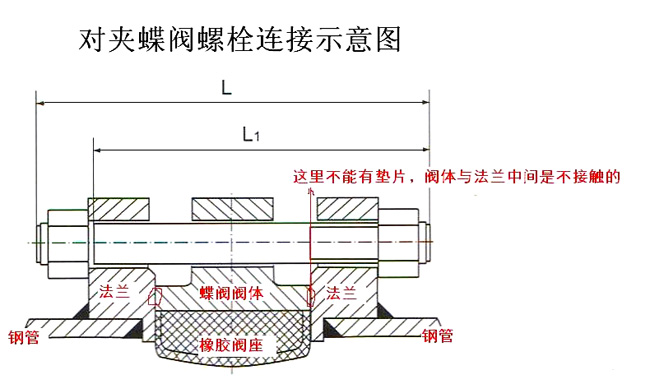

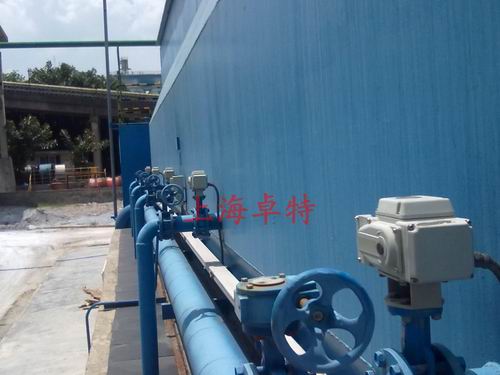

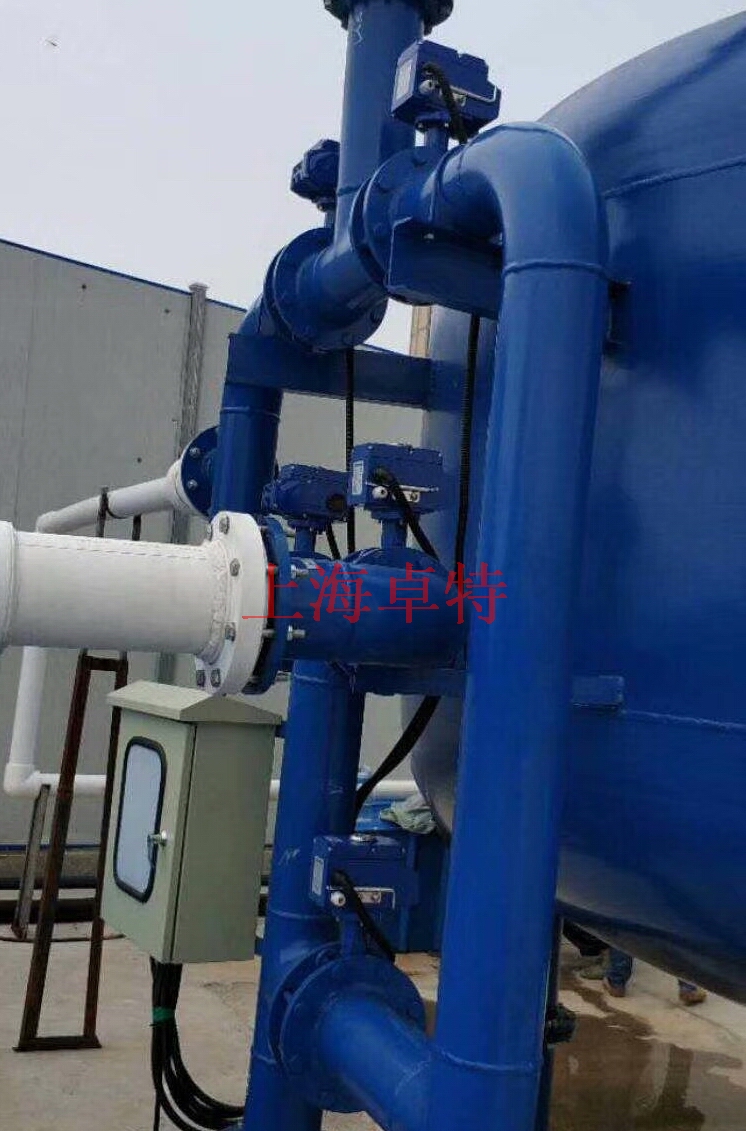

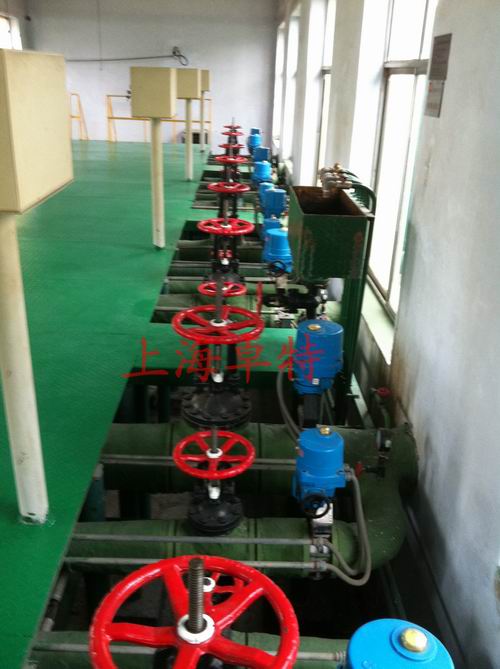

软密封对夹电动蝶阀现场图片
