阀门型号编制说明
| D | 9 | 7 | 3 | H | -16 | C |
| 阀门类型 | 动作方式 | 连接方式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
| D：蝶阀 | 9：电动 | 7：对夹 | 3：三偏心 | H：不锈钢合金 | 16：1.6MPa | C：碳钢 |
| 4：法兰 | F：聚四氟乙烯 | 10：1.0MPa | P：不锈钢304 | |||
| 25：2.5Mpa | R：不锈钢316 |

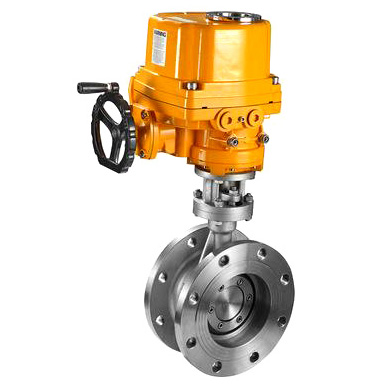

■ 硬密封电动蝶阀 产品特点
1、三偏心多层次硬密封电动蝶阀，流体阻力小，密封面受冲击小，不改变介质流向，不扰流，压降小，启闭力矩小，适用压力温度范围广。
2、采用三偏心斜锥面密封，利用蝶板摆动接触密封、密封启闭无磨损，关闭时具有越关越紧，密封性能越可靠，开启确保密封面完全脱离接触，确保密封面不损伤。
3、开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。
4、密封面选择D507Mo和钴基硬质合金等材料制作，具有耐腐蚀、耐高温、使用寿命长的特点，克服了高温使用时热膨胀阀门易泄漏的缺点。
5、蝶板密封圈采用软硬层叠式金属片，它具有弹性密封和软硬多层次密封兼容的双重特点，无论在抗腐蚀、耐高温的情况下，均有良好的密封性。
6、配ZTD、ZTHQ等系列电动执行机构，AC220V或AC380V电源就可进行开关控制。
■ 硬密封电动蝶阀 主要技术参数
| 公称通径 | DN(mm) | 50～1200 | |
| 公称压力 | PN(MPa) | 1.6 | 2.5 |
| 试验压力(MPa) | 强度试验 | 2.4 | 3.75 |
| 密封试验（水） | 1.76 | 2.75 | |
| 密封试验（气） | 0.6 | ||
| 泄 漏 量 | A级（零泄漏） D级（1×DNmm3/s） | ||
| 连接方式 | 对夹、法兰 | ||
| 设计标准 | GB／T12238-1989 JB/T 8527-97 | ||
| 结构长度 | GB／T12221-1989 | ||
| 法兰连接尺寸 | JB/T74-90 GB9113.1-9113.26 | ||
| 压力试验 | GB／T 13927 | ||
| 适用介质 | 空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质 | ||
| 适用温度 | -29℃—425℃（碳钢），-40℃—550℃（不锈钢、铬钼钢） | ||
| 驱动方式 | 电 动 | ||
| 电动执行器 | ZTD型、ZTHQ型、DZW型、用户指定产品 | ||
| 防护等级 | IP54/IP67/IP68 | ||
| 控制形式 | 开关型/模拟量调节型 | ||
| 电 压 | AC220V/AC380V/AC110V/DC24V | ||
■ 硬密封电动蝶阀 主要零件材质
| 零件名称 | 材 料 |
| 阀 体 | 铸钢、不锈钢、铬钼钢、合金钢等特殊材料 |
| 蝶 板 | 铸钢、不锈钢、铬钼钢、合金钢等特殊材料 |
| 密 封 圈 | 多层次不锈钢合金、PTFE |
| 阀 杆 | 2Cr13、1Cr13不锈钢、铬钼钢、17-4PH |
| 填 料 | 柔性石墨 |

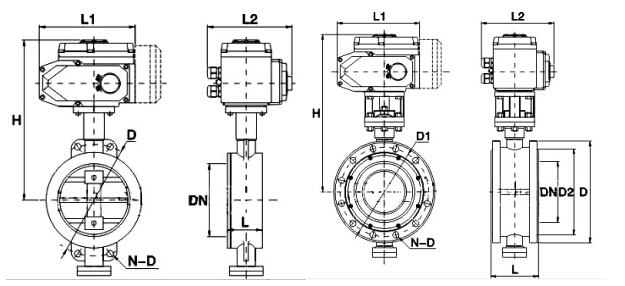

■ 硬密封电动蝶阀 外形尺寸 单位：mm
DN | L | H | D | D1 | n-d | L1 | L2 | 电动执行器选配 | ||
| 对夹 | 法兰 | |||||||||
| 50 | 43 | 108 | 273 | 165 | 125 | 4-18 | 161 | 125 | ZTD-08 | ZTHQ-08 |
| 65 | 46 | 112 | 292 | 185 | 145 | 4-18 | 188 | 165 | ZTD-10 | ZTHQ-10 |
| 80 | 49 | 114 | 362 | 200 | 160 | 8-18 | 188 | 165 | ZTD-15 | ZTHQ-15 |
| 100 | 56 | 127 | 456 | 220 | 180 | 8-18 | 268 | 268 | ZTD-20 | ZTHQ-20 |
| 125 | 64 | 140 | 465 | 250 | 210 | 8-18 | 268 | 268 | ZTD-40 | ZTHQ-50 |
| 150 | 70 | 140 | 499 | 285 | 240 | 8-23 | 268 | 268 | ZTD-60 | ZTHQ-60 |
| 200 | 71 | 152 | 584 | 340 | 295 | 12-23 | 268 | 268 | ZTD-80 | ZTHQ-80 |
| 250 | 76 | 165 | 616 | 405 | 355 | 12-28 | 268 | 268 | ZTD-100 | ZTHQ-100 |
| 300 | 83 | 178 | 865 | 460 | 410 | 12-28 | 368 | 280 | ZTD-200 | ZTHQ-200 |
| 350 | 92 | 190 | - | 520 | 470 | 16-28 | - | - | DZW-20 | ZTHQ-200 |
| 400 | 102 | 216 | - | 580 | 525 | 16-31 | - | - | DZW-20 | ZTHQ-300 |
| 450 | 114 | 222 | - | 640 | 585 | 20-31 | - | - | DZW-30 | ZTHQ-400 |
| 500 | 127 | 229 | - | 715 | 650 | 20-34 | - | - | DZW-45 | ZTHQ-400 |
| 600 | 154 | 267 | - | 840 | 770 | 20-36 | - | - | DZW-60 | - |

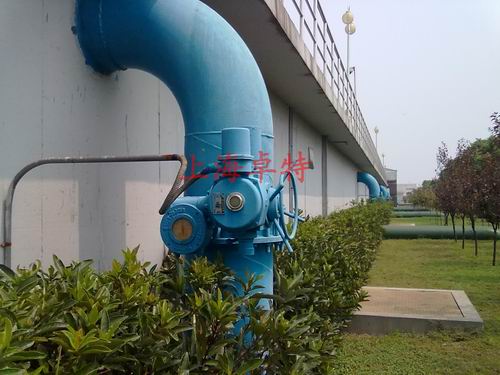

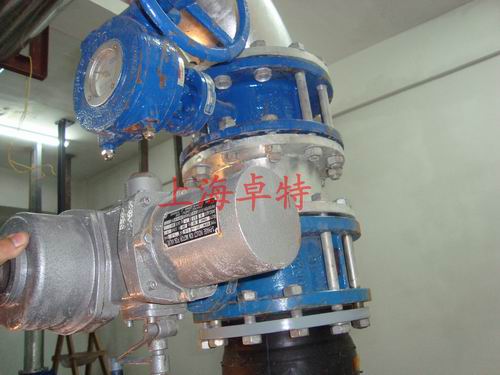

硬密封电动蝶阀现场图
