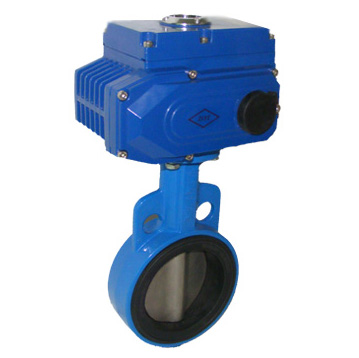

铝合金电动蝶阀

下一条：硬密封电动蝶阀

上一条：脱硫电动蝶阀

技术参数外形尺寸安装示意图现场案例

阀门型号编制说明

D	9	7	1	X	-16	L
阀门类型	动作方式	连接方式	阀门结构	密封材料	公称压力	阀体材质
D：蝶阀	9：电动	7：对夹	1：中线	X：橡胶	16：1.6MPa	L：铝合金
					10：1.0MPa

■铝合金电动蝶阀 产品特点

1、采用先进的无销连接技术,结构坚固紧凑,蝶板具有(上下、左右)自动对中功能。
2、阀体与阀颈铝合金一体化具有超强的防止结露作用。重量超轻,特殊材料与先进压铸工艺制成的铝压蝶阀,有效地防止结露、结灰、电腐蚀。
3、法兰密封面采用大宽边:、大圆孤的密封，使阀门适应套合式和焊接式法兰连接要求,适用任何标准法兰连接要求，使安装密封更简单易行.
4、防结露蝶阀原理：由于采用了高性能顶盘材料,能有效地防止阀体部分的温差，隔离了管道内介质的传递,达到了执行器和连接法兰表面无结露。高性能的材料有很多出色的优点:如低吸水性、抗腐蚀性、绝热隔冷性能等,是普通材质蝶阀的4倍。
5、可以配置多种驱动装置（手柄、涡轮、气动、电动执行器），通过防结露的技术可实现对驱动装置的保护，延长驱动装置的使用寿命。
6、配用ZTD、ZTHQ等系列电动执行机构，AC220V或AC380V电源即可控制运转。无需另配伺服放大器，输入（4-20mADC或1-5ADC）信号及实现对压力、流量、温度、液位等参数的调节。

■铝合金电动蝶阀 主要技术参数

公称通径	DN(mm)	50～600
公称压力	PN(MPa)	1.0	1.6
试验压力(MPa)	强度试验	1.5	2.4
	密封试验（水）	1.1	1.76
	密封试验（气）	0.6
泄漏量	A级（零泄漏）
连接方式	对夹
设计标准	JB/T8527 GB121238
法兰连接尺寸	JB/T74-90 GB9113.1-9113.26
压力试验	GB／T 13927
适用介质	饮用水、污水、高纯水、海水、空气、油品、啤酒、一般化学介质、粘性介质等
适用温度	-29℃—150℃
驱动方式	电动
电动执行器	ZTD型，ZTHQ型，DZW型，用户指定产品
防护等级	IP54/IP67/IP68
控制形式	开关型/模拟量调节型
电压	AC220V/AC380V/AC110V/DC24V

■铝合金电动蝶阀 主要零件材质

零件名称	材料
阀体	铝合金
蝶板	尼龙11、不锈钢
密封圈	NBR丁晴橡胶、EPDM乙丙橡胶
阀杆	2Cr13、1Cr13不锈钢、CF8、CF8M

■铝合金电动蝶阀 外形尺寸单位：mm

DN	L	H	1.0MPa			1.6MPa			电动执行器选配
DN	L	H	D	D1	n-d	D	D1	n-d	电动执行器选配
50	42	197	165	125	4-18	165	125	4-18	ZTD-05	ZTHQ-05
65	44	217	185	145	4-18	185	145	4-18	ZTD-05	ZTHQ-05
80	44	232	200	160	8-18	200	160	8-18	ZTD-08	ZTHQ-08
100	50	266	220	180	8-18	220	180	8-18	ZTD-10	ZTHQ-10
125	56	293	250	210	8-18	250	210	8-18	ZTD-15	ZTHQ-15
150	56	319	285	240	8-23	285	240	8-23	ZTD-20	ZTHQ-20
200	60	389	340	295	8-23	340	295	12-23	ZTD-40	ZTHQ-50
250	68	456	395	350	12-23	405	355	12-28	ZTD-60	ZTHQ-60
300	78	520	445	400	12-23	460	410	12-28	ZTD-80	ZTHQ-80
350	78	587	505	460	16-23	520	470	16-28	ZTD-100	ZTHQ-120
400	102	649	565	515	16-28	580	525	16-31	ZTD-200	ZTHQ-200
450	114	713	615	565	20-28	640	585	20-31	DZW20	ZTHQ-300
500	127	786	670	620	20-28	715	650	20-34	DZW30	ZTHQ-400
600	151	937	780	725	20-31	840	770	20-37	DZW45	-

大于DN600的电动蝶阀配用DZW电动执行器尺寸，请与销售部联系！

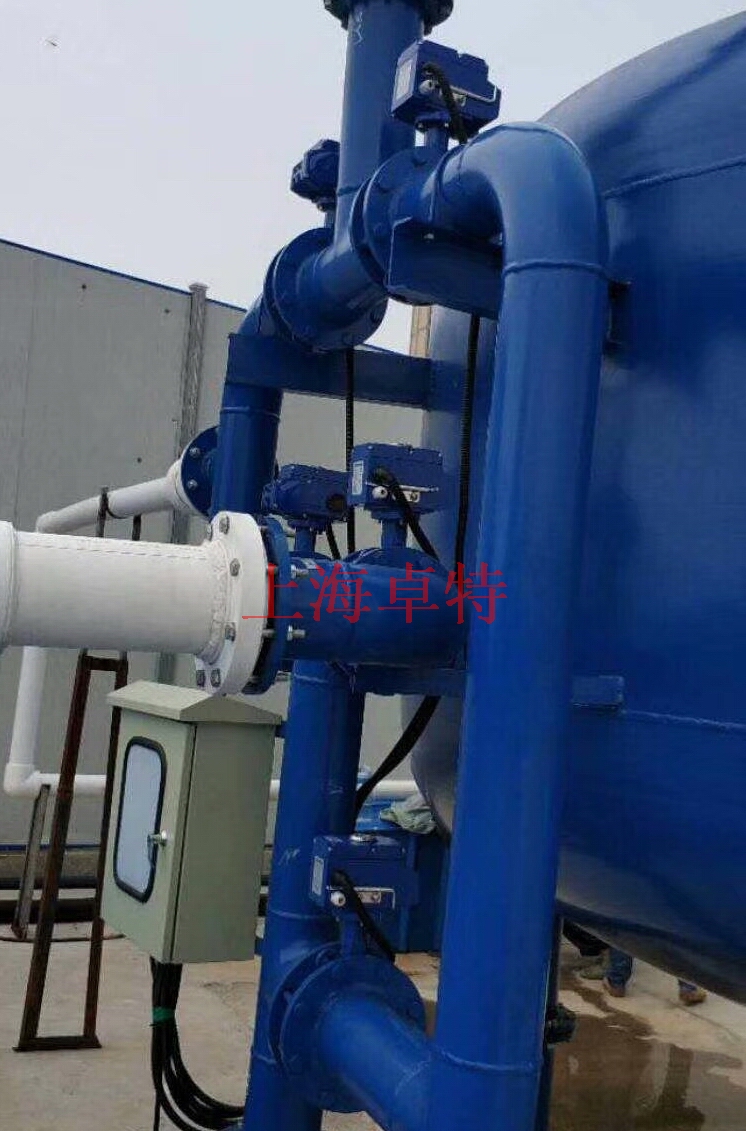

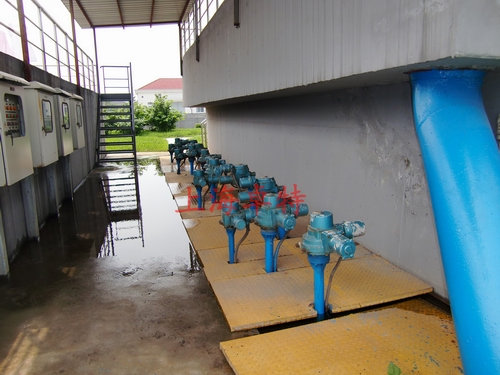

铝合金电动蝶阀现场图

产品概述
技术参数

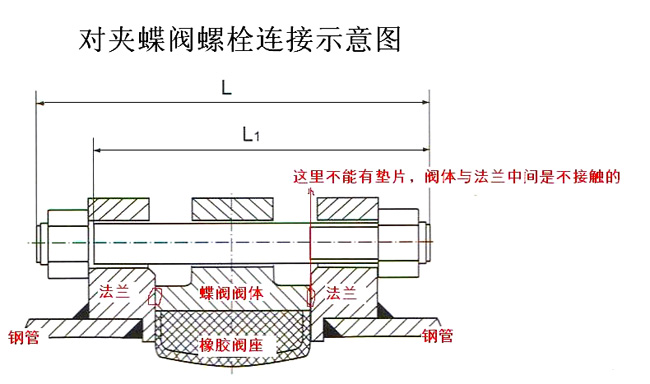

安装示意图
现场案例

■铝合金电动蝶阀 外形尺寸单位：mm

DN	L	H	1.0MPa			1.6MPa			电动执行器选配
DN	L	H	D	D1	n-d	D	D1	n-d	电动执行器选配
50	42	197	165	125	4-18	165	125	4-18	ZTD-05	ZTHQ-05
65	44	217	185	145	4-18	185	145	4-18	ZTD-05	ZTHQ-05
80	44	232	200	160	8-18	200	160	8-18	ZTD-08	ZTHQ-08
100	50	266	220	180	8-18	220	180	8-18	ZTD-10	ZTHQ-10
125	56	293	250	210	8-18	250	210	8-18	ZTD-15	ZTHQ-15
150	56	319	285	240	8-23	285	240	8-23	ZTD-20	ZTHQ-20
200	60	389	340	295	8-23	340	295	12-23	ZTD-40	ZTHQ-50
250	68	456	395	350	12-23	405	355	12-28	ZTD-60	ZTHQ-60
300	78	520	445	400	12-23	460	410	12-28	ZTD-80	ZTHQ-80
350	78	587	505	460	16-23	520	470	16-28	ZTD-100	ZTHQ-120
400	102	649	565	515	16-28	580	525	16-31	ZTD-200	ZTHQ-200
450	114	713	615	565	20-28	640	585	20-31	DZW20	ZTHQ-300
500	127	786	670	620	20-28	715	650	20-34	DZW30	ZTHQ-400
600	151	937	780	725	20-31	840	770	20-37	DZW45	-

大于DN600的电动蝶阀配用DZW电动执行器尺寸，请与销售部联系！

阀门型号编制说明

D	9	7	1	X	-16	L
阀门类型	动作方式	连接方式	阀门结构	密封材料	公称压力	阀体材质
D：蝶阀	9：电动	7：对夹	1：中线	X：橡胶	16：1.6MPa	L：铝合金
					10：1.0MPa

■铝合金电动蝶阀 产品特点

■铝合金电动蝶阀 主要技术参数

公称通径	DN(mm)	50～600
公称压力	PN(MPa)	1.0	1.6
试验压力(MPa)	强度试验	1.5	2.4
	密封试验（水）	1.1	1.76
	密封试验（气）	0.6
泄漏量	A级（零泄漏）
连接方式	对夹
设计标准	JB/T8527 GB121238
法兰连接尺寸	JB/T74-90 GB9113.1-9113.26
压力试验	GB／T 13927
适用介质	饮用水、污水、高纯水、海水、空气、油品、啤酒、一般化学介质、粘性介质等
适用温度	-29℃—150℃
驱动方式	电动
电动执行器	ZTD型，ZTHQ型，DZW型，用户指定产品
防护等级	IP54/IP67/IP68
控制形式	开关型/模拟量调节型
电压	AC220V/AC380V/AC110V/DC24V

■铝合金电动蝶阀 主要零件材质

零件名称	材料
阀体	铝合金
蝶板	尼龙11、不锈钢
密封圈	NBR丁晴橡胶、EPDM乙丙橡胶
阀杆	2Cr13、1Cr13不锈钢、CF8、CF8M

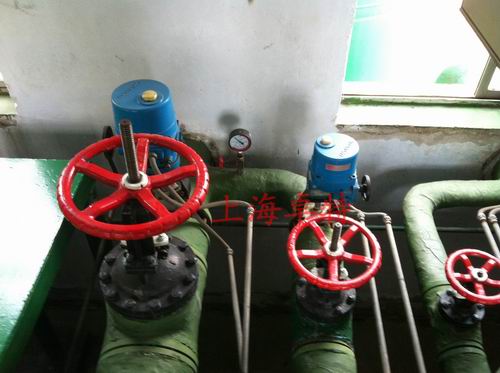

铝合金电动蝶阀现场图
