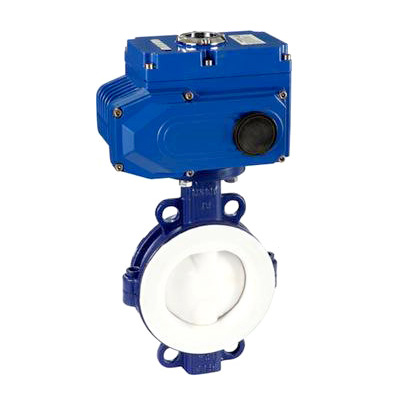

衬氟电动蝶阀

下一条：法兰电动蝶阀

上一条：硬密封电动蝶阀

技术参数外形尺寸安装示意图现场案例

阀门型号编制说明

D	9	7	1	F46	-16	C
阀门类型	动作方式	连接方式	阀门结构	密封材料	公称压力	阀体材质
D：蝶阀	9：电动	7：对夹	1：中线	F46：聚全氟乙丙稀	16：1.6MPa	C：碳钢
				F：聚四氟乙烯	10：1.0MPa

■ 衬氟电动蝶阀 产品特点

1、D71F4/D71F46耐腐蚀衬氟电动蝶阀采用对分两片阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀，其中D71F46阀杆与蝶板（锻）为一体，表面均匀包覆一层FEP。阀体通道内表面光滑，流体阻力小，CV值高，流通能力强，扭矩适中。采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座，完全达到介质的零泄漏。
2、配ZTD、ZTHQ等系列电动执行机构，AC220V或AC380V电源就可进行开关控制。衬氟电动蝶阀无需另配伺服放大器，输入（4-20mADC或1-5ADC）信号，实现对压力、流量、温度等参数的调节。

■ 衬氟电动蝶阀 主要技术参数

公称通径	DN(mm)	50～600
公称压力	PN(Mpa)	1.0	1.6
试验压力(Mpa)	强度试验	1.5	2.4
	密封试验（水）	1.1	1.76
	密封试验（气）	0.6
泄漏量	A级（零泄漏）
连接方式	对夹
设计标准	JB/T8527 GB121238
法兰连接尺寸	JB/T74-90 GB9113.1-9113.26
压力试验	GB／T 13927
适用介质	适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质
适用温度	-29℃—150℃
驱动方式	电动
电动执行器	ZTD型、ZTHQ型、DZW型、用户指定产品
防护等级	IP54/IP67/IP68
控制形式	开关型/模拟量调节型
电压	AC220V/AC380V/AC110V/DC24V

■ 衬氟电动蝶阀 主要零件材质

零件名称	材料
阀体	灰铸铁、球墨铸铁、铸钢、不锈钢
蝶板	不锈钢、WCB+F46
密封圈	PTFE、F46（聚全氟乙丙稀）
阀杆	2Cr13、1Cr13不锈钢、CF8、CF8M、17-4PH

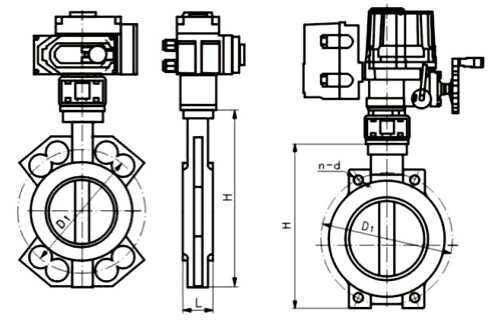

■ 衬氟电动蝶阀 外形尺寸（D971F参数，D971F46与硬密封蝶阀配置相同）单位：mm

DN	L	H	1.0MPa			1.6MPa			电动执行器选配
DN	L	H	D	D1	n-d	D	D1	n-d	电动执行器选配
50	43	197	165	125	4-18	165	125	4-18	ZTD-05	ZTHQ-05
65	46	217	185	145	4-18	185	145	4-18	ZTD-08	ZTHQ-08
80	46	232	200	160	8-18	200	160	8-18	ZTD-10	ZTHQ-10
100	52	266	220	180	8-18	220	180	8-18	ZTD-15	ZTHQ-15
125	56	293	250	210	8-18	250	210	8-18	ZTD-20	ZTHQ-20
150	56	319	285	240	8-23	285	240	8-23	ZTD-40	ZTHQ-40
200	60	389	340	295	8-23	340	295	12-23	ZTD-60	ZTHQ-60
250	68	456	395	350	12-23	405	355	12-28	ZTD-80	ZTHQ-80
300	78	520	445	400	12-23	460	410	12-28	ZTD-100	ZTHQ-100
350	78	587	505	460	16-23	520	470	16-28	DZW-20	ZTHQ-200
400	102	649	565	515	16-28	580	525	16-31	DZW-20	ZTHQ-300
450	114	713	615	565	20-28	640	585	20-31	DZW-30	ZTHQ-400
500	127	786	670	620	20-28	715	650	20-34	DZW-45	ZTHQ-400
600	151	937	780	725	20-31	840	770	20-37	DZW-60	-

大于DN600的电动蝶阀配用DZW电动执行器尺寸，请与销售部联系！

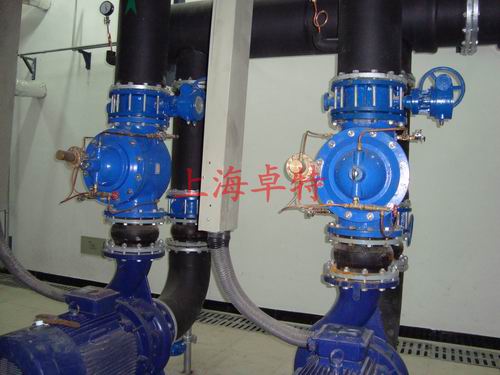

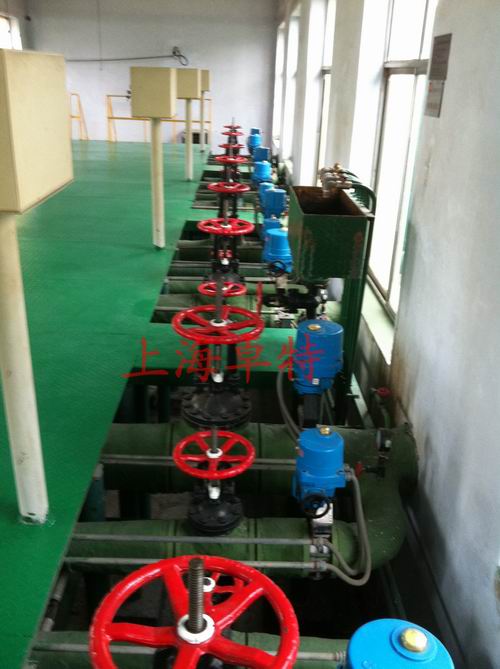

衬氟电动蝶阀现场图

产品概述
技术参数

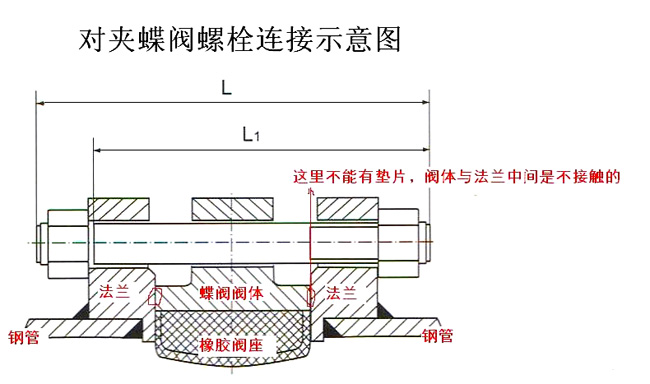

安装示意图
现场案例

■ 衬氟电动蝶阀 外形尺寸（D971F参数，D971F46与硬密封蝶阀配置相同）单位：mm

DN	L	H	1.0MPa			1.6MPa			电动执行器选配
DN	L	H	D	D1	n-d	D	D1	n-d	电动执行器选配
50	43	197	165	125	4-18	165	125	4-18	ZTD-05	ZTHQ-05
65	46	217	185	145	4-18	185	145	4-18	ZTD-08	ZTHQ-08
80	46	232	200	160	8-18	200	160	8-18	ZTD-10	ZTHQ-10
100	52	266	220	180	8-18	220	180	8-18	ZTD-15	ZTHQ-15
125	56	293	250	210	8-18	250	210	8-18	ZTD-20	ZTHQ-20
150	56	319	285	240	8-23	285	240	8-23	ZTD-40	ZTHQ-40
200	60	389	340	295	8-23	340	295	12-23	ZTD-60	ZTHQ-60
250	68	456	395	350	12-23	405	355	12-28	ZTD-80	ZTHQ-80
300	78	520	445	400	12-23	460	410	12-28	ZTD-100	ZTHQ-100
350	78	587	505	460	16-23	520	470	16-28	DZW-20	ZTHQ-200
400	102	649	565	515	16-28	580	525	16-31	DZW-20	ZTHQ-300
450	114	713	615	565	20-28	640	585	20-31	DZW-30	ZTHQ-400
500	127	786	670	620	20-28	715	650	20-34	DZW-45	ZTHQ-400
600	151	937	780	725	20-31	840	770	20-37	DZW-60	-

大于DN600的电动蝶阀配用DZW电动执行器尺寸，请与销售部联系！
