法兰电动蝶阀

下一条：防爆电动蝶阀

上一条：衬氟电动蝶阀

技术参数外形尺寸安装示意图现场案例

阀门型号编制说明

D	9	4	1	X	-16	C
阀门类型	动作方式	连接方式	阀门结构	密封材料	公称压力	阀体材质
D：蝶阀	9：电动	4：法兰	1：中线	X：橡胶	16：1.6MPa	铸铁省略
					10：1.0MPa	C：碳钢

■法兰电动蝶阀 产品特点

主要适用于水厂、电厂、钢厂冶炼、造纸、化工等系统供排水用，尤其适用自来水管路上作为调节流量设备使用，可取代闸阀。

1、克服了普通偏心法兰蝶阀对介质适应性差的缺点，具备了偏心法兰蝶阀和中线对夹蝶阀的部分优点，填补了偏心法兰蝶阀和中线对夹蝶阀之间的一块空白，是使用工况介于两者之间的最佳选择。
2、双向密封性能优良，零件加工性能优越。安装方便，立式，卧式安装均可。
3、操作扭矩小，省力轻巧。上法兰采用国际标准，适配涡轮，气动和电动等各种控制装置。
4、密封副材料的多样性，可适用各种不同介质。流量特性趋于线性，调节性能最佳。
5、法兰密封面采用两道O型圈加一道真空带与管道法兰连接，达到良好的密封效果。

■法兰电动蝶阀 主要技术参数：

公称通径	DN(mm)	50～1200
公称压力	PN(MPa)	1.0	1.6
试验压力(MPa)	强度试验	1.5	2.4
	密封试验（水）	1.1	1.76
	密封试验（气）	0.6
泄漏量	A级（零泄漏）
设计标准	GB／T12238-1989
法兰连接尺寸	GB／T9115.1-2000
结构长度	GB／T12221-1989
侧法兰连接	GB/T17241.6-1998
压力试验	GB／T 13927
连接方式	法兰
适用介质	水，污水，空气，各种油类，酸类，碱类，盐类等。
适用温度	-29℃—150℃
驱动方式	电动
电动执行器	ZTD型、ZTHQ型、DZW型、用户指定产品
防护等级	IP54/IP67/IP68
控制形式	开关型/模拟量调节型
电压	AC220V/AC380V/AC110V/DC24V

■法兰电动蝶阀 主要零件材质

零件名称	材料
阀体	灰铸铁、球墨铸铁、铸钢
蝶板	球墨铸铁、铸钢、CF8、CF8M、尼龙11、1.4529、2507
密封圈	丁晴橡胶、乙丙橡胶
阀杆	2Cr13、1Cr13不锈钢、CF8、CF8M、17-4PH

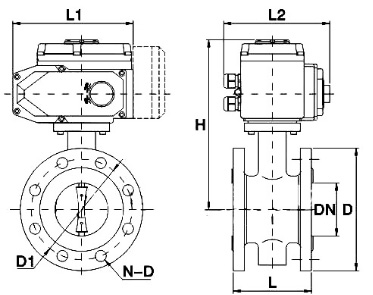

■法兰电动蝶阀 连接尺寸单位：mm

DN	L	PN10			PN16			L1	L2	H	电动执行器选配
DN	L	D	D1	N-D	D	D1	N-D	L1	L2	H	电动执行器选配
50	108	165	125	4-19	165	125	4-19	161	120	245	ZTD-05	ZTHQ-05
65	112	185	145	4-19	185	145	4-19	161	120	255	ZTD-05	ZTHQ-05
80	114	200	160	8-19	200	160	8-19	161	120	270	ZTD-08	ZTHQ-08
100	127	220	180	8-19	220	180	8-19	188	165	283	ZTD-10	ZTHQ-10
125	140	250	210	8-19	250	210	8-19	188	165	297	ZTD-15	ZTHQ-15
150	140	285	240	8-23	285	240	8-23	268	268	352	ZTD-20	ZTHQ-20
200	152	340	295	8-23	340	295	12-23	268	268	369	ZTD-40	ZTHQ-50
250	165	395	350	12-23	405	355	12-28	268	268	399	ZTD-60	ZTHQ-60
300	178	445	400	12-23	460	410	12-28	268	268	444	ZTD-80	ZTHQ-80
350	190	505	460	16-23	520	470	16-28	268	268	494	ZTD-100	ZTHQ-120
400	216	565	515	16-28	580	525	16-31	368	280	699	ZTD-200	ZTHQ-200
450	222	615	565	20-28	640	585	20-34	-	-	-	DZW20	ZTHQ-300
500	229	670	620	20-28	715	650	20-34	-	-	-	DZW30	ZTHQ-400
600	267	780	725	20-31	840	770	20-37	-	-	-	DZW45	-

配ZTHQ型电动执行器的尺寸，，以及大于DN600的电动蝶阀配用DZW电动执行器尺寸，请与销售部联系！

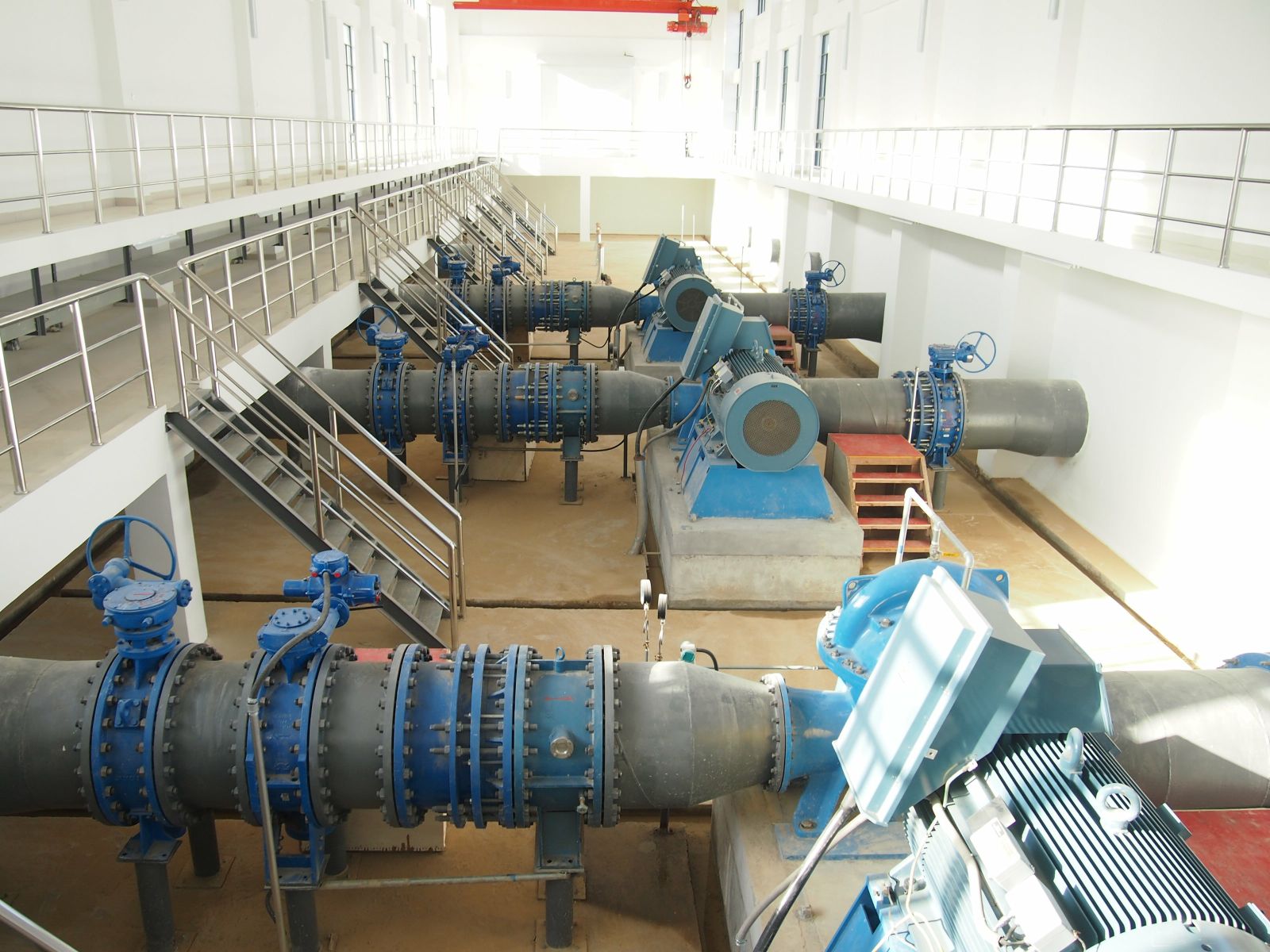

法兰电动蝶阀现场图

产品概述
技术参数
安装示意图
现场案例

■法兰电动蝶阀 连接尺寸单位：mm

DN	L	PN10			PN16			L1	L2	H	电动执行器选配
DN	L	D	D1	N-D	D	D1	N-D	L1	L2	H	电动执行器选配
50	108	165	125	4-19	165	125	4-19	161	120	245	ZTD-05	ZTHQ-05
65	112	185	145	4-19	185	145	4-19	161	120	255	ZTD-05	ZTHQ-05
80	114	200	160	8-19	200	160	8-19	161	120	270	ZTD-08	ZTHQ-08
100	127	220	180	8-19	220	180	8-19	188	165	283	ZTD-10	ZTHQ-10
125	140	250	210	8-19	250	210	8-19	188	165	297	ZTD-15	ZTHQ-15
150	140	285	240	8-23	285	240	8-23	268	268	352	ZTD-20	ZTHQ-20
200	152	340	295	8-23	340	295	12-23	268	268	369	ZTD-40	ZTHQ-50
250	165	395	350	12-23	405	355	12-28	268	268	399	ZTD-60	ZTHQ-60
300	178	445	400	12-23	460	410	12-28	268	268	444	ZTD-80	ZTHQ-80
350	190	505	460	16-23	520	470	16-28	268	268	494	ZTD-100	ZTHQ-120
400	216	565	515	16-28	580	525	16-31	368	280	699	ZTD-200	ZTHQ-200
450	222	615	565	20-28	640	585	20-34	-	-	-	DZW20	ZTHQ-300
500	229	670	620	20-28	715	650	20-34	-	-	-	DZW30	ZTHQ-400
600	267	780	725	20-31	840	770	20-37	-	-	-	DZW45	-

配ZTHQ型电动执行器的尺寸，，以及大于DN600的电动蝶阀配用DZW电动执行器尺寸，请与销售部联系！
