■ 阀门型号编制说明
Q | 9 | 4 | 1 | F46 | -16 | C |
阀门类型 | 动作方式 | 连接方式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
Q：球阀 | 9：电动 | 4：法兰 | 1：浮动球 | F46：F46 | 16：1.6MPa | C：碳钢 |
|
|
|
|
| 25：2.5MPa | P：不锈钢304 |
|
|
|
|
|
| R：不锈钢316 |
氯碱专用氟塑料全衬氟电动球阀基本系列为Q41F46型，除具有一般球阀所具有的流体阻力小，启闭速度快，结构紧凑等特点外，还具备以下优点：
1、采用F46衬里的球阀，具有极高的化学稳定性，广泛适用于各种强腐蚀性介质。
2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的清洗吹扫和管路维护。
3、启闭件球件与阀杆为一体式，杜绝了由于压力变化引起阀杆冲出承压件的可能性，完全保证使用安全可靠。
4、流通面积大，阀体内腔空间最小，减少了介质滞留；另外，特殊的模压工艺，使密封面致密度良好，加上锥平面密封圈组合，可靠保证密封性能。
5、衬氟电动球阀工作时，只有全氟阀座与衬氟阀体与介质接触，产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀.。
6、方便安装电动执行器，节省安装空间。配用ZTD、ZTHQ等系列电动执行机构，AC220V或AC380V电源即可控制运转，对阀门进行开关控制。
■衬氟电动球阀 技术参数
公称通径 | DN(mm) | 15～250 | |
公称压力 | PN(MPa) | 1.6 | 2.5 |
试验压力(MPa) | 强度试验 | 2.4 | 3.75 |
密封试验（水） | 1.76 | 2.75 | |
密封试验（气） | 0.6 | ||
泄 漏 量 | A级（零泄漏） | ||
连接方式 | 法 兰 | ||
设计标准 | GB/T12237—1989 | ||
法兰连接尺寸 | JB/T79-94；GB/T17241.6-1998 | ||
压 力 试 验 | GB／T 13927 | ||
适用介质 | 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。 | ||
适用温度 | ≤150℃ | ||
驱动方式 | 电 动 | ||
电动执行器 | ZTHQ型、DZW型、用户指定产品 | ||
防护等级 | IP54/IP67/IP68 | ||
控制形式 | 开 关 型 | ||
电 压 | AC220V/AC380V | ||
■衬氟电动球阀 主要零件材质
零件名称 | 材 料 |
阀 体 | WCB+ 内衬F46（聚全氟乙丙稀） |
球 体 | 304+ F46（聚全氟乙丙稀） |
密 封 圈 | F46（聚全氟乙丙稀） |
阀 杆 | 2Cr13、CF8、CF8M |
填 料 | PTFE、石墨 |

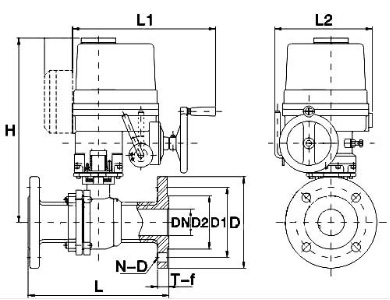

■衬氟电动球阀 外形尺寸 单位：mm
DN | L | H | L1 | L2 | 1.6MPa | 2.5MPa | 电动执行器 | ||||
D | D1 | N-D | D | D1 | N-D | ||||||
15 | 130 | 339 | 269 | 161 | 95 | 65 | 4-14 | 95 | 65 | 4-14 | ZTHQ-05 |
20 | 140 | 346 | 269 | 161 | 105 | 75 | 4-14 | 105 | 75 | 4-14 | ZTHQ-05 |
25 | 150 | 349 | 269 | 161 | 115 | 85 | 4-14 | 115 | 85 | 4-14 | ZTHQ-05 |
32 | 165 | 377 | 269 | 161 | 135 | 100 | 4-18 | 135 | 100 | 4-18 | ZTHQ-08 |
40 | 180 | 428 | 269 | 161 | 145 | 110 | 4-18 | 145 | 110 | 4-18 | ZTHQ-10 |
50 | 200 | 434 | 346 | 240 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | ZTHQ-15 |
65 | 220 | 458 | 346 | 240 | 185 | 145 | 4-18 | 185 | 145 | 8-18 | ZTHQ-20 |
80 | 250 | 504 | 358 | 240 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | ZTHQ-50 |
100 | 280 | 557 | 390 | 240 | 220 | 180 | 8-18 | 235 | 190 | 8-23 | ZTHQ-60 |
125 | 320 | 592 | 390 | 240 | 250 | 210 | 8-18 | 270 | 220 | 8-25 | ZTHQ-120 |
150 | 360 | 840 | 410 | 319 | 285 | 240 | 8-23 | 300 | 250 | 8-25 | ZTHQ-200 |
200 | 400 | 938 | 410 | 319 | 340 | 295 | 12-23 | 360 | 310 | 12-25 | ZTHQ-300 |
250 | 450 | 958 | 410 | 319 | 405 | 355 | 12-28 | 425 | 370 | 12-30 | ZTHQ-400 |
PN25以上压力的电动球阀，配用ZTD电动执行器尺寸，请与销售部联系！

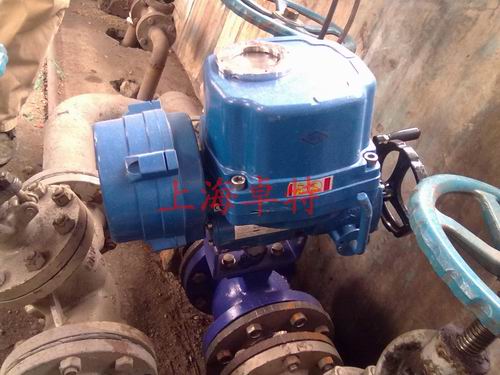

衬氟电动球阀现场图片
