■ 阀门型号编制说明
Q | 9 | S | 1 | 1 | F | -10 | S |
阀门类型 | 动作方式 | 操控 | 连接方式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
Q：球阀 | 9：气动 | S：手轮 | 1：由令 | 1：浮动球 | F：聚四氟乙烯 | 10：1.0MPa | S：UPVC |
|
| 无：省略 | 4：法兰 |
|
|
|
|

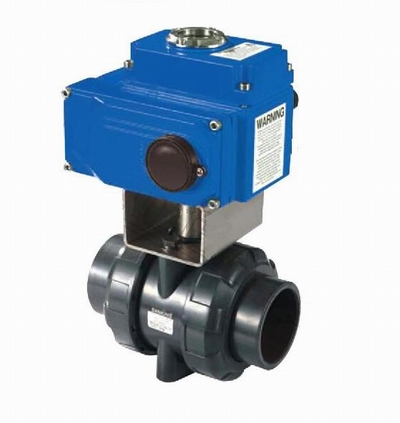

■ UPVC电动球阀 产品特点
UPVC电动球阀采用双由令承插连接，不须使用特殊工具即可快速装配，具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。UPVC电动球阀的阀体材质卫生无毒、耐腐蚀性强、重量轻、应用范围广，例如：纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
1、UPVC电动球阀采用双向双由令结构，可同时当由令及阀门使用，可在前段设备管路不必停工的状态下，关闭球阀，卸下由令，进行后段工程维修。
2、UPVC电动球阀的阀体具有优良的耐化学腐蚀性能，在由令端有FPM或EPDM "O"环，配合PTFE垫座之使用，能防止多数化学物质之腐蚀。
3、垫座松紧可做适度调整。管壁平洁光滑，输送流体时具有较小的磨擦阻力和附着力。
4、UPVC电动球阀阻燃性能为自熄性。低热传导性能，约为钢材的1/200。重量轻，相当于钢管1/5，铜管的1/6。
5、介质中重离子含量达超纯水标准，卫生指标符合国家卫生标准要求。
6、优异的耐老化和抗紫外线性能，使正常使用寿命比其它管道系统均有很大的延长。
UPVC电动球阀由UPVC塑料球阀阀体与电动执行器组合成,UPVC电动球阀优点压力落差小,流体直线通过, UPVC塑料气动球阀快速开关90°,保养费用低,密封性佳,耐温度特性优异,运用范围广,可普及工业及民生用管。根据材质可耐高温(-20～120℃)的流体输送，耐药性优良,管壁光滑,磨擦阻力小, UPVC电动球阀材料符合环保经济实惠,质量轻施工维护容易,阀之接端形式,可分为内螺纹式,法兰式,适用于介质纯水、高低温药液、食品、温泉水及民生用热水输送系统。
UPVC电动球阀具有结构紧凑,外观精美,体小量轻,性能可靠,品质优良,使用方便等诸多特点；UPVC电动球阀广泛适用于冶金,石油,化工,电力,制药,造纸,能源,水处理,船舶,纺织,食品加工,楼宇自动化等领域。
■UPVC电动球阀 技术参数
公称通径 | DN(mm) | 15～100 |
公称压力 | PN(MPa) | 1.0 |
泄 漏 量 | A级（软密封） | |
压力试验 | GB／T 13927、JB/T9092-1999 | |
连接方式 | 双由令、法兰 | |
适用温度 | -20℃—80℃ | |
驱动方式 | 电 动 | |
电动执行器 | ZTD型、ZTHQ型、用户指定产品 | |
防护等级 | IP67/IP68 | |
控制形式 | 开 关 型 | |
电 压 | AC220V/AC380V/AC110V/DC24V | |
■ UPVC电动球阀 主要零件材质
零件名称 | 材 料 |
电动执行器 | ZTD型/ZTHQ型：铝合金 |
阀 体 | UPVC PP CPVC |
球 体 | UPVC PP CPVC |
密 封 圈 | PTFE |
阀 杆 | UPVC PP CPVC |
O 型 圈 | EPDM FPM |

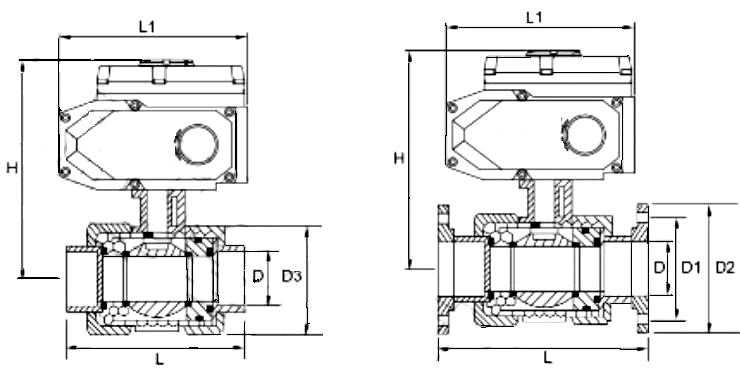

■ UPVC电动球阀 外形尺寸 单位：mm
DN | G | L | H | L1 | D1 | D2 | D3 | N-D | 电动执行器 | |||
螺纹 | 法兰 | 螺纹 | 法兰 | ZTD | ZTHQ | |||||||
15 | 1/2“ | 113 | 147 | 174 | 215 | 161 | 65 | 95 | 31 | 4-14 | ZTD-03 | ZTHQ-05 |
20 | 3/4“ | 124 | 161 | 185 | 226 | 161 | 75 | 105 | 37 | 4-14 | ZTD-03 | ZTHQ-05 |
25 | 1“ | 142 | 187 | 192 | 234 | 161 | 85 | 115 | 44 | 4-14 | ZTD-03 | ZTHQ-05 |
32 | 1 1/4“ | 178 | 225 | 204 | 245 | 161 | 100 | 140 | 54 | 4-18 | ZTD-05 | ZTHQ-05 |
40 | 1 1/2“ | 178 | 225 | 213 | 254 | 161 | 110 | 150 | 65 | 4-18 | ZTD-05 | ZTHQ-05 |
50 | 2“ | 201 | 255 | 230 | 270 | 188 | 125 | 165 | 79 | 4-18 | ZTD-08 | ZTHQ-08 |
65 | 2 1/2“ | 224 | 277 | 292 | 334 | 268 | 145 | 185 | 136 | 4-18 | ZTD-10 | ZTHQ-10 |
80 | 3“ | 276 | 333 | 299 | 340 | 268 | 160 | 200 | 156 | 8-18 | ZTD-15 | ZTHQ-15 |
100 | 4“ | 327 | 384 | 327 | 369 | 268 | 180 | 220 | 224 | 8-18 | ZTD-20 | ZTHQ-20 |
