■ 型号编制说明
| PZ | 5 | 7 | 3 | X | -10 | C |
| 阀门类型 | 动作方式 | 连接形式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
| PZ：刀闸阀 | 无：手轮 | 7：对夹 | 3：平行单闸板 | X：EPDM | 10：1.0MPa | C：WCB |
| 5：伞齿轮 | 4：法兰 | F：PTFE | 16：1.6MPa | P：CF8 | ||
| L：链轮 | 5：凸耳 | H：不锈钢合金 | R：CF8M | |||
| Y：硬质合金 | PL：CF3 | |||||
| W：不锈钢本体 | RL：CF3M |

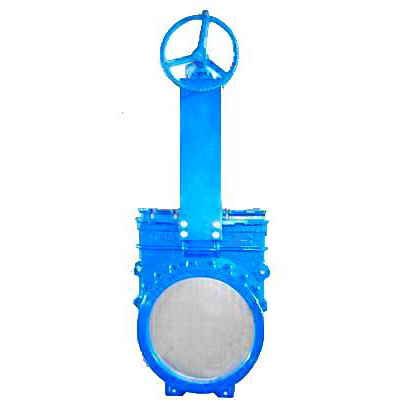

■刀型闸阀 概述
刀闸阀—又称刀型闸阀、刀型浆液阀。从八十年代进入我国，在不到二十年的时间里，其使用范围从普通领域扩展到了更为广阔的各行各业。从矿山电厂的选煤、排矸、排渣，发展到了城市的污水处理，从一般的工业管道发展到了食品、卫生、医药等专业管道系统。超薄型的刀闸阀以其体积小、流阻小、重量轻、易安装、易拆卸等优点彻底解决了普通闸阀、平板闸阀、截止阀、调节阀、蝶阀等类阀门的流阻大、质量大、安装难、占地面积大等得疑难问题。刀型闸阀出现后，大量的通用切断类阀门和调节阀门已被之取代。
我公司的PZ型刀型闸阀吸取了国内外先进技术和结构优点，排除了其他厂家所产刀闸阀在使用中存在的不足，是一种具有轻型、结构简单小巧、密封性能可靠、使用寿命长、具有切断介质等优点，其密封原理是通过闸板在关闭到底时，闸板斜切面碰到阀体上的锲块使得闸板紧靠密封面起到密封效果，并且闸板底部的斜切面具有切断介质的功能，使得阀门不易受介质的堵塞卡阻。其结构可以做成硬密封、软密封，可以根据客户对密封要求选型。

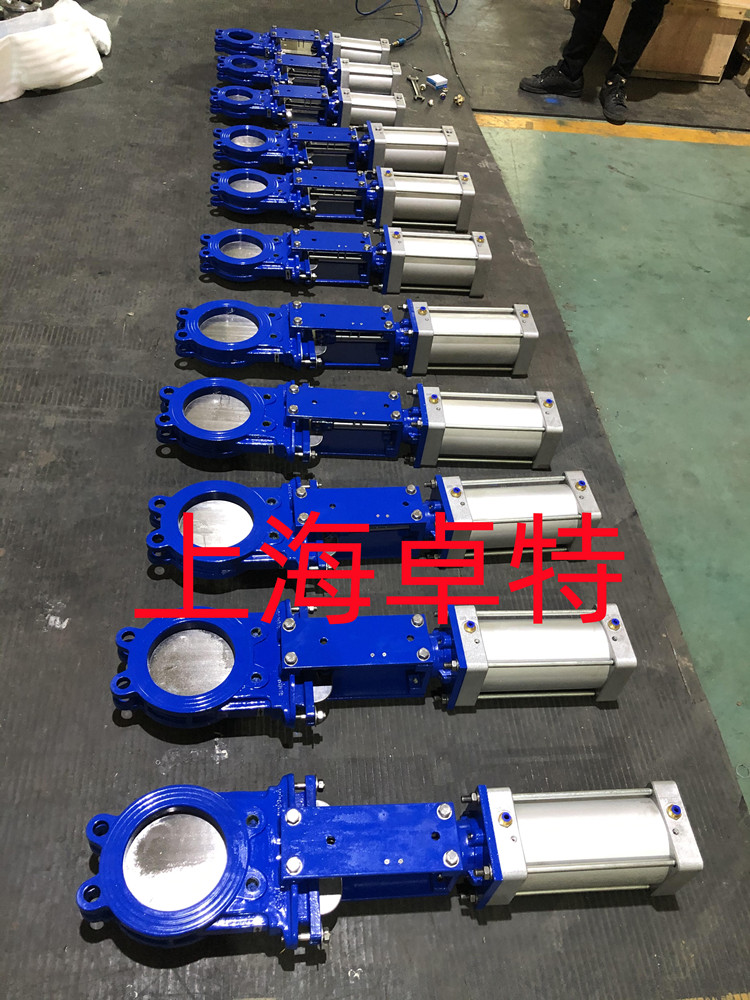

因采用刀型闸板，具有良好的剪切作用，最适宜于浆料、粉粒料、纤维等难以控制的流体，广泛应用于造纸、石化、矿山、排水、食品等行业。具有多种阀座可供选择，并且可依据现场控制需求，配备电动或气动执行器，实现阀门的自动化操作。
■刀型闸阀 产品特点
1、阀体采用整体式设计，流体阻力小，操作灵活方便。
2、螺杆传动采用双平面轴承设计，使得传动摩擦力大大减小，方便阀门的开启关闭。
3、密封阀座采用活动式密封，且采用O型圈预紧提供预紧力使密封阀座紧贴阀板，泄漏量大大减少，对在长期使用中密封副的磨损有自动补偿功能，提高阀门的使用寿命。
4、固定导向爪、无凹槽设计，不易引起介质积存和卡阻。
5、阀座可根据介质和工矿的需要，选金属硬密封或软密封：闸板采用表面镀硬铬或离子氮化处理，使闸板更耐磨，密封面使用寿命增强；软密封阀座可选PTFE、NBR、EPDM阀座，密封性好，耐腐蚀。

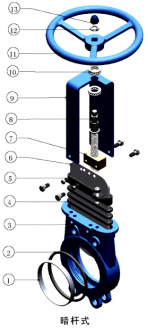

■刀型闸阀 主要零件材质（暗杆式）
 | 零件号 | 零件名称 | 零件材质 |
| 1 | 阀 座 | 304 | |
| 2 | 密 封 圈 | EPDM、NBR、PTFE、304、316、合金 | |
| 3 | 阀 体 | WCB、CF8、CF8M、CF3、CF3M、2520 | |
| 4 | 填 料 | PTFE | |
| 5 | 压 盖 | WCB、CF8、CF8M、CF3、CF3M | |
| 6 | 闸 板 | 2Cr13、304、316、316L、2520 | |
| 7 | 阀杆螺母 | 铜 | |
| 8 | 阀 杆 | 2Cr13、304、316、316L | |
| 9 | 支 架 板 | Q235A、304、316、316L | |
| 10 | 轴 承 | GCr9 | |
| 11 | 手 轮 | 玛钢 | |
| 12 | 垫 片 | 304 | |
| 13 | 螺 帽 | 304 |

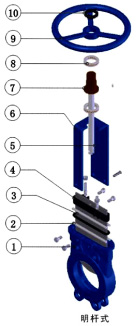

■刀型闸阀 主要零件材质（明杆式）
 | 零件号 | 零件名称 | 零件材质 |
| 1 | 阀 体 | WCB、CF8、CF8M、CF3、CF3M、2520 | |
| 2 | 填 料 | PTFE | |
| 3 | 闸 板 | 2Cr13、304、316、316L、2520 | |
| 4 | 压 盖 | WCB、CF8、CF8M、CF3、CF3M | |
| 5 | 阀 杆 | 2Cr13、304、316、316L | |
| 6 | 支 架 板 | Q235A、304、316、316L | |
| 7 | 阀杆螺母 | 铜 | |
| 8 | 轴 承 | GCr9 | |
| 9 | 手 轮 | 玛钢 | |
| 10 | 锁紧螺母 | 45# |
■ EPDM橡胶密封 EPDM橡胶密封原理是采用橡胶密封圈与闸板和锲快组合成密封副，当启闭件在外力的作用下带动闸板向下移动，阀门处于敢比状态时，是闸板下单斜面与阀体中锲块上的斜面想吻合，迫使闸板紧靠橡胶密封圈进行强制密封，其结构如右图所示： ■ EPDM橡胶活动密封 阀座压盖压住橡胶密封圈在阀体上，适用寿命长，密封圈更换安装方便。本结构适用于开关次数频繁，粉状类介质管道输送。 ■ 金属密封 本结构适用于粉状、颗粒、煤渣、泥浆等介质，适用于管道内漏充分许可的情况下，不适用于清水介质。 ■ 金属活动密封副 采用金属密封圈与阀座压盖为球面衬合，工作时密封圈在不同受力的状态下可以在阀体内做适当的球弧状滑动。闸板受压越大，密封性能越好，此密封能实现闸板与密封圈完全密封状态，达到零泄漏，同时闸板在启闭过程中，密封面处于无摩擦区域，延长阀门使用寿命。 PTFE四氟活动密封 阀座压盖压住四氟密封圈在阀体上，并在中间放置橡胶O型圈，防止介质从阀座压盖出外泄，四氟密封圈更换安装十分方便。 |  |
 | |
 | |
 | |
 |
| 公称通径 | DN50—DN1200 | |
| 公称压力 | PN1.0～1.6(MPa)； 150LB； 10K | |
| 连接方式 | 对夹、法兰、凸耳 | |
| 驱动方式 | 手轮、伞齿轮、链轮 | |
| 工作压力 | DN50～DN250：10kg/c㎡ DN300～DN400：6kg/c㎡ DN450：5kg/c㎡ DN500～DN650：4kg/c㎡ DN700～DN1000：2kg/c㎡ | |
| 法兰标准 | GB9113.1-2000；JB/T79.1-1984；HG20592-1997；ASME B 16.5；EN 1092-1:2001 | |
| 结构长度 | GB／T15188.2-94; MSS SP 81-2001 | |
| 压力-温度额定值 | GB/T12224-2007;ANME B 16.34-2003；ISO7005-1 | |
| 试验标准 | 强度及密封试验标准：JB/T9092-1999 硬密封密封等级：MSS SP 91-2001 40ml/inch 软密封NBR、EPDM、PTFE阀座按硬密封的1/10泄漏量标准进行验收 | |
| 适用温 度 | 阀 座 | NBR≤80℃；EPDM≤120℃；PTFE≤180℃；不锈钢合金≤450-900℃ |
| 阀 体 | 碳钢≤425℃；不锈钢、铬钼钢≤600℃；2520不锈钢≤900℃ | |
| 适用介质 | 适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果汁、谷物、屠宰厂废水等介质。 | |

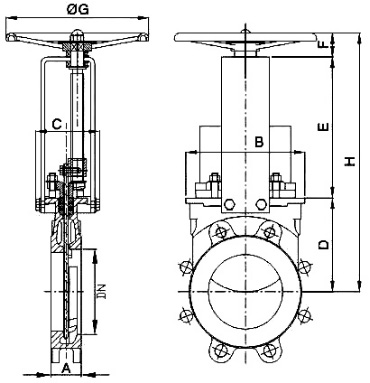

■ 刀型闸阀外形尺寸 （暗杆） 单位：mm
| DN | A | B | C | D | E | F | G | H |
| 50 | 48 | 130 | 112 | 115 | 158 | 47 | 180 | 320 |
| 65 | 48 | 150 | 117 | 115 | 172 | 53 | 180 | 340 |
| 80 | 51 | 176 | 117 | 127 | 190 | 53 | 220 | 370 |
| 100 | 51 | 192 | 127 | 140 | 210 | 60 | 240 | 410 |
| 125 | 57 | 221 | 127 | 160 | 235 | 65 | 240 | 460 |
| 150 | 57 | 225 | 131 | 175 | 270 | 65 | 280 | 510 |
| 200 | 70 | 283 | 141 | 205 | 320 | 65 | 300 | 590 |
| 250 | 70 | 350 | 151 | 245 | 390 | 65 | 320 | 700 |
| 300 | 76 | 402 | 151 | 295 | 443 | 65 | 320 | 803 |
| 350 | 76 | 454 | 160 | 335 | 494 | 70 | 400 | 899 |
| 400 | 89 | 500 | 175 | 392 | 552 | 76 | 450 | 1020 |

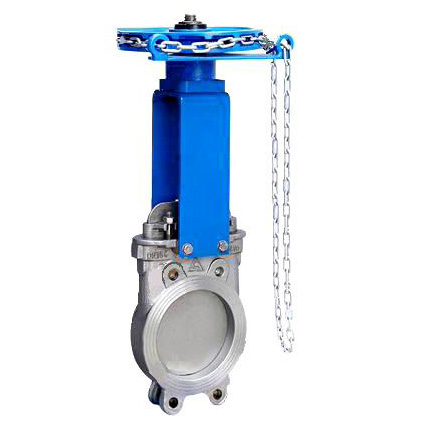

■刀型闸阀 外形尺寸（链轮） 单位：mm
DN | A | B | C | D | E | F | G | H |
50 | 48 | 130 | 112 | 115 | 158 | 47 | 180 | 320 |
65 | 48 | 150 | 117 | 115 | 172 | 53 | 180 | 340 |
80 | 51 | 176 | 117 | 127 | 190 | 53 | 220 | 370 |
100 | 51 | 192 | 127 | 140 | 210 | 60 | 240 | 410 |
125 | 57 | 221 | 127 | 160 | 235 | 65 | 240 | 460 |
150 | 57 | 225 | 131 | 175 | 270 | 65 | 280 | 510 |
200 | 70 | 283 | 141 | 205 | 320 | 65 | 300 | 590 |
250 | 70 | 350 | 151 | 245 | 390 | 65 | 340 | 700 |
300 | 76 | 402 | 151 | 295 | 443 | 65 | 340 | 803 |

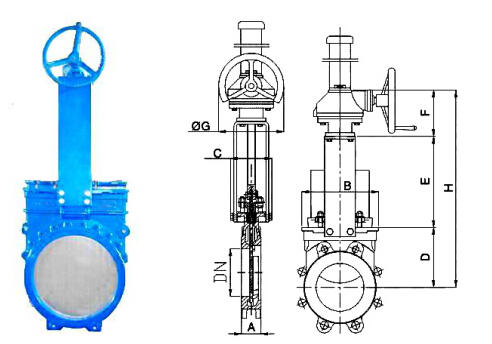

| DN | A | B | C | D | E | F | G | H |
| 50 | 48 | 130 | 112 | 115 | 158 | 202 | 180 | 475 |
| 65 | 48 | 150 | 117 | 115 | 172 | 213 | 180 | 500 |
| 80 | 51 | 176 | 117 | 127 | 190 | 213 | 220 | 530 |
| 100 | 51 | 192 | 127 | 140 | 210 | 215 | 240 | 565 |
| 125 | 57 | 221 | 127 | 160 | 235 | 215 | 240 | 610 |
| 150 | 57 | 225 | 131 | 175 | 270 | 215 | 280 | 660 |
| 200 | 70 | 283 | 141 | 205 | 320 | 215 | 300 | 740 |
| 250 | 70 | 350 | 151 | 245 | 390 | 215 | 320 | 850 |
| 300 | 76 | 402 | 151 | 295 | 443 | 220 | 320 | 958 |
| 350 | 76 | 454 | 160 | 335 | 494 | 241 | 400 | 1070 |
| 400 | 89 | 500 | 175 | 392 | 552 | 246 | 450 | 1190 |
| 450 | 89 | 564 | 190 | 435 | 585 | 280 | 530 | 1300 |
| 500 | 114 | 626 | 210 | 492 | 638 | 280 | 600 | 1410 |
| 600 | 114 | 715 | 210 | 682 | 760 | 288 | 600 | 1680 |
| 700 | 127 | 832 | 270 | 705 | 925 | 300 | 800 | 1930 |

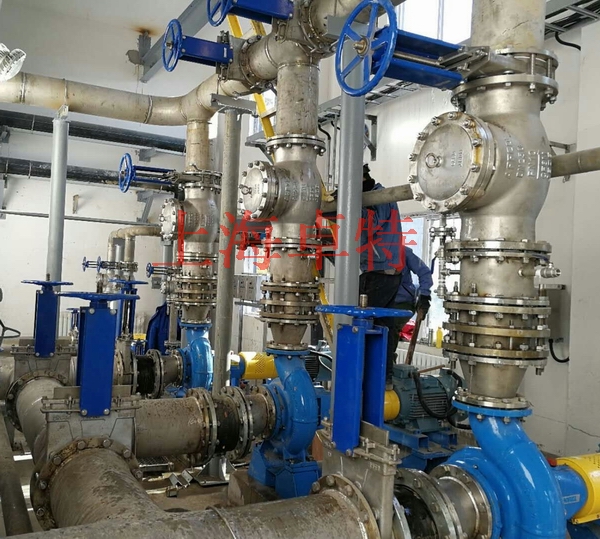

■刀型闸阀 安装示意图
对夹式安装
法兰式安装
凸耳式安装
刀型闸阀 因采用刀型闸板，具有良好的剪切作用，最适宜于浆料、粉粒料、纤维等难以控制的流体，广泛应用于造纸、石化、矿山、排水、食品等行业。
