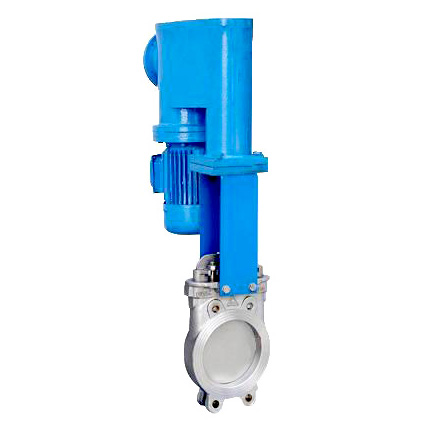

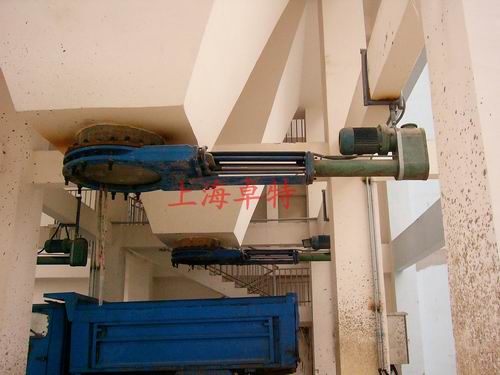

电动刀闸阀

下一条：暗板刀闸阀

上一条：气动刀闸阀

技术参数外形尺寸安装示意图现场案例

型号编制说明

PZ	9	7	3	X	-10	C
阀门类型	动作方式	连接形式	阀门结构	密封材料	公称压力	阀体材质
PZ：刀闸阀	9：电动	7：对夹	3：平行单闸板	X：EPDM	10：1.0MPa	C：WCB
	2：电液动	4：法兰		F：PTFE	16：1.6MPa	P：CF8
		5：凸耳		H：不锈钢合金		R：CF8M
				Y：硬质合金		PL：CF3
				W：不锈钢本体		RL：CF3M

■ 电动刀闸阀 概述

电动刀闸阀—又称刀型闸阀、刀型浆液阀。从八十年代进入我国，在不到二十年的时间里，其使用范围从普通领域扩展到了更为广阔的各行各业。从矿山电厂的选煤、排矸、排渣，发展到了城市的污水处理，从一般的工业管道发展到了食品、卫生、医药等专业管道系统。超薄型的电动刀闸阀以其体积小、流阻小、重量轻、易安装、易拆卸等优点彻底解决了普通闸阀、平板闸阀、截止阀、调节阀、蝶阀等类阀门的流阻大、质量大、安装难、占地面积大等得疑难问题。刀闸阀出现后，大量的通用切断类阀门和调节阀门已被之取代。

我公司的PZ型电动刀闸阀吸取了国内外先进技术和结构优点，排除了其他厂家所产电动刀闸阀在使用中存在的不足，是一种具有轻型、结构简单小巧、密封性能可靠、使用寿命长、具有切断介质等优点，其密封原理是通过闸板在关闭到底时，闸板斜切面碰到阀体上的锲块使得闸板紧靠密封面起到密封效果，并且闸板底部的斜切面具有切断介质的功能，使得阀门不易受介质的堵塞卡阻。其结构可以做成硬密封、软密封，可以根据客户对密封要求选型。
因采用刀型闸板，具有良好的剪切作用，最适宜于浆料、粉粒料、纤维等难以控制的流体，广泛应用于造纸、石化、矿山、排水、食品等行业。具有多种阀座可供选择，并且可依据现场控制需求，配备电动或气动执行器，实现阀门的自动化操作。

■ 电动刀闸阀 产品特点

1、阀体采用整体式设计，流体阻力小，操作灵活方便。
2、螺杆传动采用双平面轴承设计，使得传动摩擦力大大减小，方便阀门的开启关闭。
3、刀闸阀的密封阀座采用活动式密封，且采用O型圈预紧提供预紧力使密封阀座紧贴阀板，泄漏量大大减少，对在长期使用中密封副的磨损有自动补偿功能，提高阀门的使用寿命。
4、固定导向爪、无凹槽设计，不易引起介质积存和卡阻。
5、阀座可根据介质和工矿的需要，选金属硬密封或软密封：闸板采用表面镀硬铬或离子氮化处理，使闸板更耐磨，密封面使用寿命增强；软密封阀座可选PTFE、NBR、EPDM阀座，密封性好，耐腐蚀。
6、配上DZW型多回转电动执行器或电液动执行器，电源AC380V，即可控制浆液阀的打开和关闭。

■ 电动刀闸阀 主要零件材质

零件名称	材料
电动执行器	铸钢、铝合金
阀体	WCB、CF8、CF8M、CF3、CF3M、2520
闸板	2Cr13、304、316、304L、316L、2520
密封圈	NBR、EPDM、PTFE、不锈钢合金
阀杆	2Cr13、1Cr13不锈钢、304、316
填料	PTFE、柔性石墨

■ 电动刀闸阀 主要技术参数

公称通径		DN50—DN1200
公称压力		PN1.0～1.6(MPa)； 150LB； 10K
连接方式		对夹、法兰、凸耳
驱动方式		电动、电液动
电源		AC380V
控制方式		普通型、一体化控制
工作压力		DN50～DN250：10kg/c㎡ DN300～DN400：6kg/c㎡ DN450：5kg/c㎡ DN500～DN650：4kg/c㎡ DN700～DN1000：2kg/c㎡
法兰标准		GB9113.1-2000；JB/T79.1-1984；HG20592-1997；ASME B 16.5；EN 1092-1:2001
结构长度		GB／T15188.2-94; MSS SP 81-2001
压力-温度额定值		GB/T12224-2007;ANME B 16.34-2003；ISO7005-1
试验标准		强度及密封试验标准：JB/T9092-1999 硬密封密封等级：MSS SP 91-2001 40ml/inch 软密封NBR、EPDM、PTFE阀座按硬密封的1/10泄漏量标准进行验收
适用温度	阀座	NBR≤80℃；EPDM≤120℃；PTFE≤180℃；不锈钢合金≤450-900℃
	阀体	碳钢≤425℃；不锈钢、铬钼钢≤600℃；2520不锈钢≤900℃
适用介质		适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果汁、谷物、屠宰厂废水等介质。

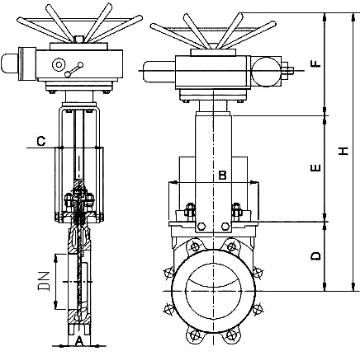

■ 电动刀闸阀 外形尺寸单位：mm

DN	A	B	C	D	E	F	H	配电动执行器
50	48	130	112	115	158	327	600	DZW10
65	48	150	117	115	172	338	625	DZW10
80	51	176	117	127	190	340	660	DZW10
100	51	192	127	140	210	340	690	DZW15
125	57	221	127	160	235	340	735	DZW15
150	57	225	131	175	270	340	785	DZW15
200	70	283	141	205	320	380	865	DZW20
250	70	350	151	245	390	380	1015	DZW20
300	76	402	151	295	443	386	1115	DZW30
350	76	454	160	335	494	386	1215	DZW30
400	89	500	175	392	552	386	1330	DZW30
450	89	564	190	435	585	395	1415	DZW45
500	114	626	210	492	638	405	1535	DZW45
600	114	715	210	682	760	405	1847	DZW60
700	127	832	270	705	925	420	2050	DZW90
800	127	925	270	802	1026	462	2290	DZW120
900	127	1056	270	890	1070	520	2480	DZW120
1000	149	1184	270	1000	1170	530	2700	DZW180

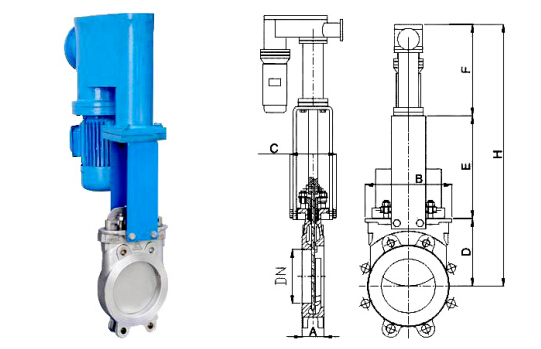

■ 电液动刀闸阀 外形尺寸单位：mm

DN	A	B	C	D	E	F	H
50	48	130	112	115	158	187	460
65	48	150	117	115	172	233	520
80	51	176	117	127	190	253	570
100	51	192	127	140	210	330	680
125	57	221	127	160	235	385	780
150	57	225	131	175	270	405	850
200	70	283	141	205	320	455	980
250	70	350	151	245	390	505	1140
300	76	402	151	295	443	622	1360
350	76	454	160	335	494	646	1475
400	89	500	175	392	552	686	1630
450	89	564	190	435	585	750	1770
500	114	626	210	492	638	800	1930
600	114	715	210	682	760	853	2295
700	127	832	270	705	925	970	2600
800	127	925	270	802	1026	1082	2910

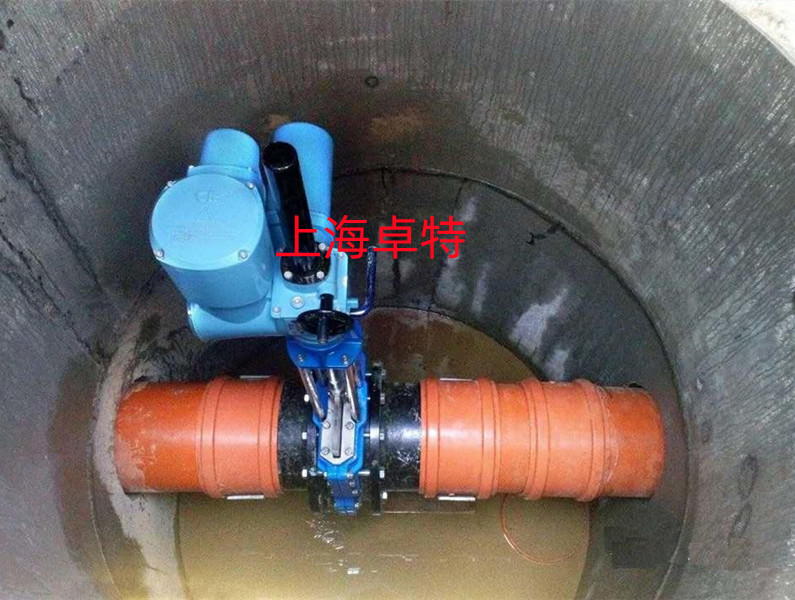

■ 电动刀闸阀 安装示意图

对夹式安装

法兰式安装

凸耳式安装

■ 电动刀闸阀 因采用刀型闸板，具有良好的剪切作用，最适宜于浆料、粉粒料、纤维等难以控制的流体，广泛应用于造纸、石化、矿山、排水、食品等行业。
