型号编制说明
| PZ | 6 | 7 | 3 | X | -10 | C |
| 阀门类型 | 动作方式 | 连接形式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
| PZ：刀闸阀 | 6：气动 | 7：对夹 | 3：平行单闸板 | X：EPDM | 10：1.0MPa | C：WCB |
| 4：法兰 | F：PTFE | 16：1.6MPa | P：CF8 | |||
| 5：凸耳 | H：不锈钢合金 | R：CF8M | ||||
| Y：硬质合金 | PL：CF3 | |||||
| W：不锈钢本体 | RL：CF3M |

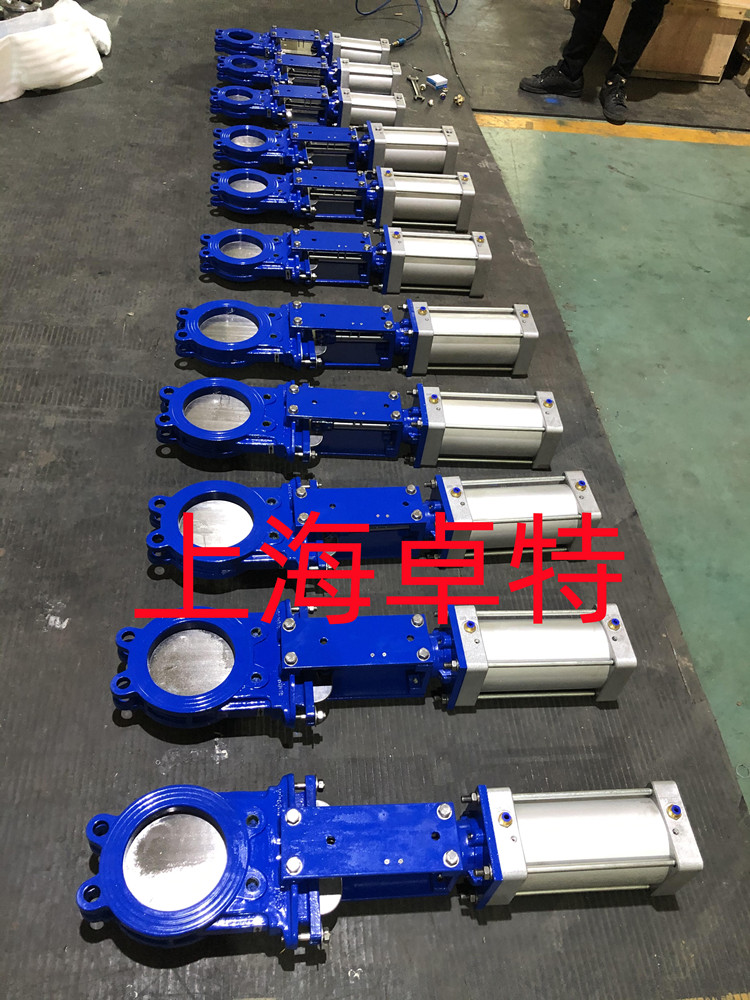

■气动刀闸阀 概述
气动刀闸阀—又称刀型闸阀、刀型浆液阀。从八十年代进入我国，在不到二十年的时间里，其使用范围从普通领域扩展到了更为广阔的各行各业。从矿山电厂的选煤、排矸、排渣，发展到了城市的污水处理，从一般的工业管道发展到了食品、卫生、医药等专业管道系统。超薄型的刀闸阀以其体积小、流阻小、重量轻、易安装、易拆卸等优点彻底解决了普通闸阀、平板闸阀、截止阀、调节阀、蝶阀等类阀门的流阻大、质量大、安装难、占地面积大等得疑难问题。气动刀闸阀出现后，大量的通用切断类阀门和调节阀门已被之取代。
我公司的PZ型气动刀闸阀吸取了国内外先进技术和结构优点，排除了其他厂家所产刀闸阀在使用中存在的不足，是一种具有轻型、结构简单小巧、密封性能可靠、使用寿命长、具有切断介质等优点，其密封原理是通过闸板在关闭到底时，闸板斜切面碰到阀体上的锲块使得闸板紧靠密封面起到密封效果，并且闸板底部的斜切面具有切断介质的功能，使得阀门不易受介质的堵塞卡阻。其结构可以做成硬密封、软密封，可以根据客户对密封要求选型。
因采用刀型闸板，具有良好的剪切作用，最适宜于浆料、粉粒料、纤维等难以控制的流体，广泛应用于造纸、石化、矿山、排水、食品等行业。具有多种阀座可供选择，并且可依据现场控制需求，配备电动或气动执行器，实现阀门的自动化操作。
■气动刀闸阀 产品特点
1、阀体采用整体式设计，流体阻力小，操作灵活方便。
2、螺杆传动采用双平面轴承设计，使得传动摩擦力大大减小，方便阀门的开启关闭。
3、刀闸阀的密封阀座采用活动式密封，且采用O型圈预紧提供预紧力使密封阀座紧贴阀板，泄漏量大大减少，对在长期使用中密封副的磨损有自动补偿功能，提高阀门的使用寿命。
4、固定导向爪、无凹槽设计，不易引起介质积存和卡阻。
5、阀座可根据介质和工矿的需要，选金属硬密封或软密封：闸板采用表面镀硬铬或离子氮化处理，使闸板更耐磨，密封面使用寿命增强；软密封阀座可选PTFE、NBR、EPDM阀座，密封性好，耐腐蚀。
6、配上双作用或单作用气缸，输入5kg气源，通过电磁换向阀即可控制浆液阀的打开和关闭。
■气动刀闸阀 主要零件材质
| 零件名称 | 材 料 |
| 气 缸 | 铝合金 |
| 阀 体 | WCB、CF8、CF8M、CF3、CF3M、2520 |
| 闸 板 | 2Cr13、304、316、304L、316L、2520 |
| 密 封 圈 | NBR、EPDM、PTFE、不锈钢合金 |
| 阀 杆 | 2Cr13、1Cr13不锈钢、304、316 |
| 填 料 | PTFE、柔性石墨 |
■气动刀闸阀 主要技术参数
公称通径 | DN50—DN1200 | ||||
公称压力 | PN1.0～1.6(MPa)； 150LB； 10K | ||||
连接方式 | 对夹、法兰、凸耳 | ||||
驱动方式 | 气动 | ||||
工作压力 | DN50～DN250：10kg/c㎡ DN300～DN400：6kg/c㎡ | ||||
法兰标准 | GB9113.1-2000；JB/T79.1-1984；HG20592-1997；ASME B 16.5；EN 1092-1:2001 | ||||
结构长度 | GB／T15188.2-94; MSS SP 81-2001 | ||||
压力-温度额定值 | GB/T12224-2007;ANME B 16.34-2003；ISO7005-1 | ||||
试验标准 | 强度及密封试验标准：JB/T9092-1999 | ||||
适用温 度 | 阀 座 | NBR≤80℃；EPDM≤120℃；PTFE≤180℃；不锈钢合金≤450-900℃ | |||
阀 体 | 碳钢≤425℃；不锈钢、铬钼钢≤600℃；2520不锈钢≤900℃ | ||||
适用介质 | 适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果汁、谷物、屠宰厂废水等介质。 | ||||
可选控制附件 | 电磁换向阀 | AC220V/DC24V | |||
单作用 | 二位三通 | ||||
双作用 | 二位五通 | 单电控 | |||
双电控 | |||||

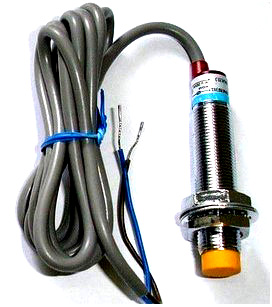

限位开关 | 机械式 | ||||
感应式（PNP/NPN；两线制/三线制；常开/常闭；AC/DC） | |||||
气源处理三联件 | |||||

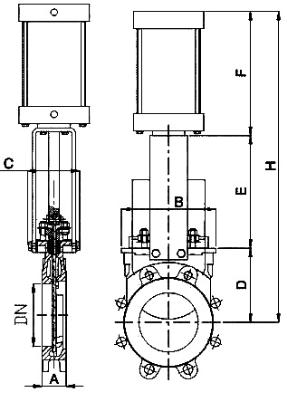

■气动刀闸阀 外形尺寸 单位：mm
| DN | A | B | C | D | E | F | H | 配气缸型号 |
| 50 | 48 | 130 | 112 | 115 | 158 | 187 | 460 | ￠63*70 |
| 65 | 48 | 150 | 117 | 115 | 172 | 233 | 520 | ￠63*85 |
| 80 | 51 | 176 | 117 | 127 | 190 | 253 | 570 | ￠80*110 |
| 100 | 51 | 192 | 127 | 140 | 210 | 330 | 680 | ￠100*125 |
| 125 | 57 | 221 | 127 | 160 | 235 | 385 | 780 | ￠100*145 |
| 150 | 57 | 225 | 131 | 175 | 270 | 405 | 850 | ￠125*170 |
| 200 | 70 | 283 | 141 | 205 | 320 | 455 | 980 | ￠160*225 |
| 250 | 70 | 350 | 151 | 245 | 390 | 505 | 1140 | ￠160*280 |
| 300 | 76 | 402 | 151 | 295 | 443 | 622 | 1360 | ￠160*330 |
| 350 | 76 | 454 | 160 | 335 | 494 | 646 | 1475 | ￠200*390 |
| 400 | 89 | 500 | 175 | 392 | 552 | 686 | 1630 | ￠250*430 |
| 450 | 89 | 564 | 190 | 435 | 585 | 750 | 1770 | ￠250*480 |
| 500 | 114 | 626 | 210 | 492 | 638 | 800 | 1930 | ￠300*530 |
| 600 | 114 | 715 | 210 | 682 | 760 | 853 | 2295 | ￠320*630 |
| 700 | 127 | 832 | 270 | 705 | 925 | 970 | 2600 | |
| 800 | 127 | 925 | 270 | 802 | 1026 | 1082 | 2910 | |
| 900 | 127 | 1056 | 270 | 890 | 1070 | 1240 | 3200 | |
| 1000 | 149 | 1184 | 270 | 1000 | 1170 | 1380 | 3550 |

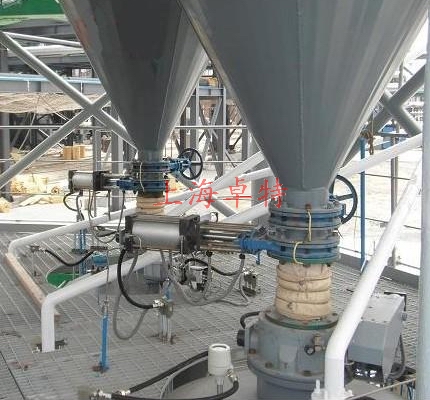

■气动刀闸阀 安装示意图
对夹式安装
法兰式安装
凸耳式安装
气动刀闸阀因采用刀型闸板，具有良好的剪切作用，最适宜于浆料、粉粒料、纤维等难以控制的流体，广泛应用于造纸、石化、矿山、排水、食品等行业。
