阀门型号编制说明

D941W-0.5C
阀门类型动作方式连接方式阀门结构密封材料公称压力阀体材质
D:蝶阀9:电动4:法兰1:中线W:本体0.5:0.05MPaC:碳钢
     1:0.1MPaP:不锈钢304
      R:不锈钢316

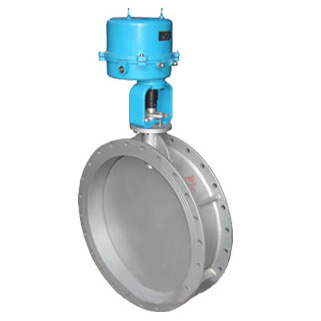

通风电动蝶阀 产品特点

    通风电动蝶阀可作为通风除尘管路双向启闭及调节,阀体为钢板焊接而成,结构短,重量轻,结构简单,操作力矩小,使用维修方便。通风电动蝶阀为非密封性阀门,阀板与阀体之间有膨胀间隙,能有效防止因热胀冷缩造成的卡死现象。采用适当的材料可以满足不同介质的温度以及腐蚀性。

    通风电动蝶阀配ZTD、ZTHQ等系列电动执行机构,AC220V或AC380V电源就可进行开关控制。还可实现现场操作和远距离输入4—20mADC电流信号或0—10VDC电压信号进行阀门开度控制。

    通风电动蝶阀适用于冶金、矿山、水泥、化工、电力等行业的通风除尘及环境保护系统之中。

通风电动蝶阀 主要技术参数

公称通径DN(mm)50~1200
公称压力PN(MPa)0.050.10
试验压力强度试验0.0750.15
密封试验≤1.5%泄漏量
设计标准GB/T12238-1989JB/T8692-1998
法兰连接尺寸GB/T9115.1-2000
结构长度GB/T12221-1989
压力试验GB/T13927-92;JB/T9092-1999
连接方式法   兰
适用介质含尘烟气,空气,煤气等。
驱动方式电   动
电动执行器ZTD型,ZTHQ型,DZW型,用户指定产品
防护等级IP54/IP67/IP68
控制形式开关型/模拟量调节型
电  压AC220V/AC380V/AC110V/DC24V

通风电动蝶阀 主要零件材质

零件名称材   料
阀   体铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶   板铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈与阀体相同
阀   杆铸钢、不锈钢、铬镍钼钛钢
填   料氟塑料、柔性石墨

通风电动蝶阀 材料选用和适用温度

材料品种碳素钢低温碳钢合金钢奥氏体不锈钢铬钼钢
代  号WCBLCBWC6、WC9C5304、31612CrMoV
最高温度425℃345℃595℃650℃600℃560℃
最低温度-29℃-46℃-29℃-29℃-196℃-40℃
适用温度≤425℃≤345℃≤595℃≤650℃≤600℃≤560℃


通风电动蝶阀  连接尺寸                                                  单位:mm

DNDD1D2HLL1L2N-D电动执行器选配
1002051701452951271611204-18ZTD-05ZTHQ-05
1252352001753071401611208-18ZTD-05ZTHQ-05
1502602252003351401611208-18ZTD-08ZTHQ-08
2003152802553651521881658-18ZTD-10ZTHQ-10
25037033531039716518816512-23ZTD-10ZTHQ-10
30043539536242718018816512-23ZTD-15ZTHQ-15
35048544541249418026826812-23ZTD-20ZTHQ-20
40053549546253220026826816-23ZTD-20ZTHQ-30
45059055051856620026826816-23ZTD-40ZTHQ-30
50064060056860222026826816-23ZTD-40ZTHQ-50
60075570567065422026826820-26ZTD-40ZTHQ-50
70086081077572224026826824-26ZTD-60ZTHQ-60
80097592088078924026826824-30ZTD-80ZTHQ-80
90010751020980-260--24-30DZW-15ZTHQ-120
1000117511201080-260--28-30DZW-20ZTHQ-200
1200137513201280-280--32-30DZW-30ZTHQ-300
配用ZTHQ型或DZW型电动执行器尺寸,请与销售部联系!

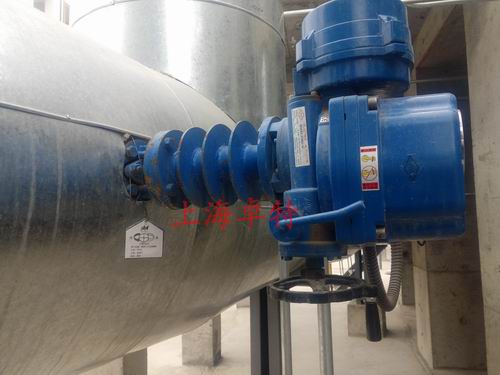

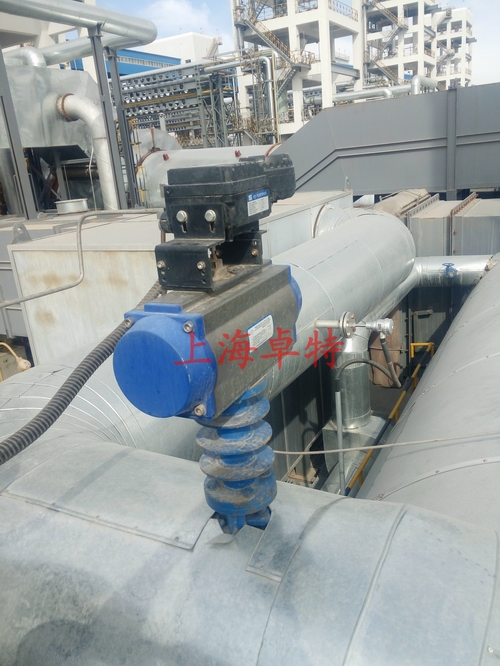

通风电动蝶阀现场图
