■ 阀门型号编制说明
T | D | 9 | 7 | 1 | X | -10 | S |
控制方式 | 阀门类型 | 动作方式 | 连接方式 | 阀门结构 | 密封材料 | 公称压力 | 阀体材质 |
T：调节型 | D：蝶阀 | 9：电动 | 7：对夹 | 1：中线 | X：橡胶 | 10：1.0MPa | S：UPVC |
开关省略 |
|
|
|
|
| 6：0.6MPa |
|

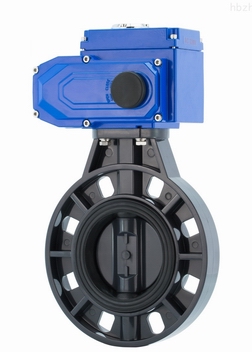

■ UPVC电动蝶阀 产品特点
UPVC电动蝶阀重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可.
1.使用温度范围广：-20℃~+80℃
2.具有极佳的强度和韧性
3.具有优良的耐化学腐蚀性能
4.阻燃性能为自熄性
5.地热传导性能，约为钢材的1/200
6.介质中重离子含量达超纯水标准
7.卫生指标符合国家卫生标准要求
8.管壁平洁光滑，输送流体时具有较小的摩擦阻力和附着力
9.重量轻，相当于钢管的1/5，铜管的1/6
10.安装方便，可采用法兰、螺纹、由令等方式连接
11.优异的抗老化和抗紫外线性能，使正常使用寿命比其它管道系统均有很大的延长
■ UPVC电动蝶阀 产品用途：

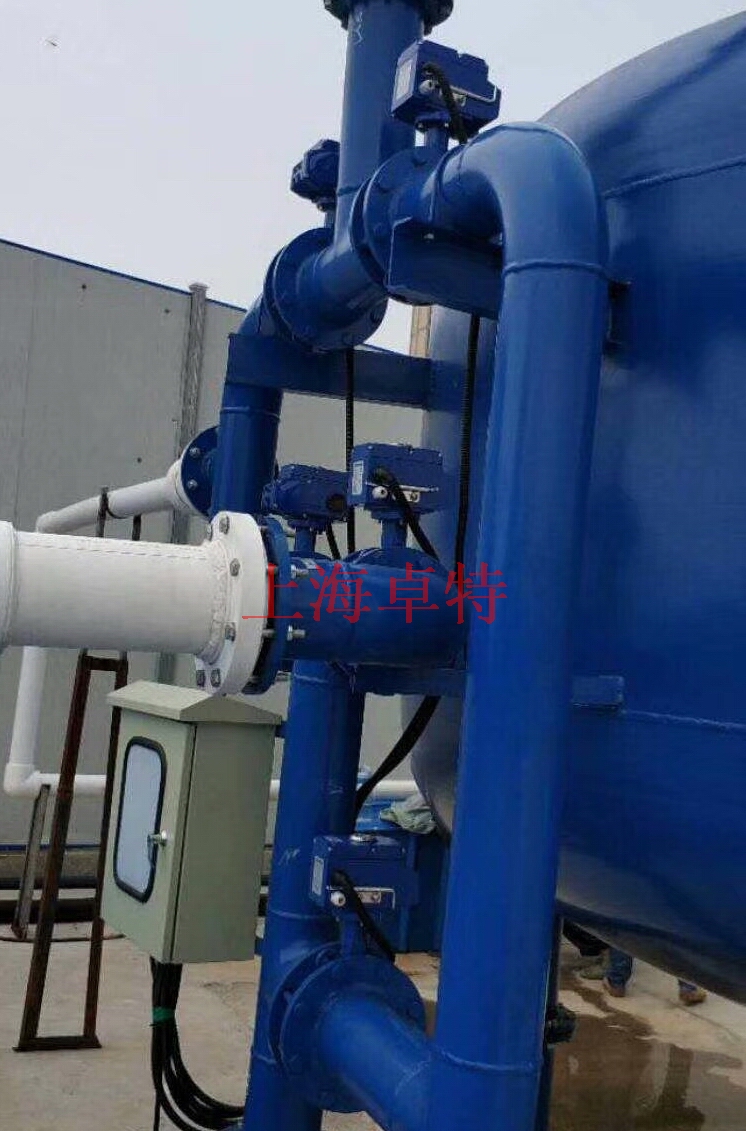

UPVC电动蝶阀作为工业自动化控制系统中的重要执行机构，可远距离集中控制能满足计算机程控的需要；如今在石油化工、燃气设备、核工业、电力装备、环保水处理、暖通空调、钢铁冶金、工业窑炉、罐装设备、酿酒设备、干燥设备、真空设备、表面处理、生物制药、食品机械、纺织印染、造纸等行业中得到广泛的使用，也是国防建设、科技 建设的首选产品。
■ UPVC电动蝶阀 技术参数
公称通径 | DN(mm) | 40～600 |
公称压力 | PN(MPa) | 1.0 |
泄 漏 量 | A级（零泄漏） | |
连接方式 | 对夹 | |
法兰连接尺寸 | JB/T74-90 GB9113.1-9113.26 | |
压 力 试 验 | GB／T 13927 | |
适用温度 | -20℃—80℃ | |
驱动方式 | 电 动 | |
电动执行器 | ZTD型、ZTHQ型 | |
防护等级 | IP65 | |
控制形式 | 开关型/模拟量调节型 | |
电 压 | AC220V/DC24V/AC380V | |
■ UPVC电动蝶阀 主要零件材质
零件名称 | 材 料 |
阀 体 | PVC-U、PVC-C、PP+GF |
蝶 板 | PVC-U、PVC-C、PP+GF |
密 封 圈 | EPDM、FPM |
阀 杆 | 2Cr13、CF8、CF8M |

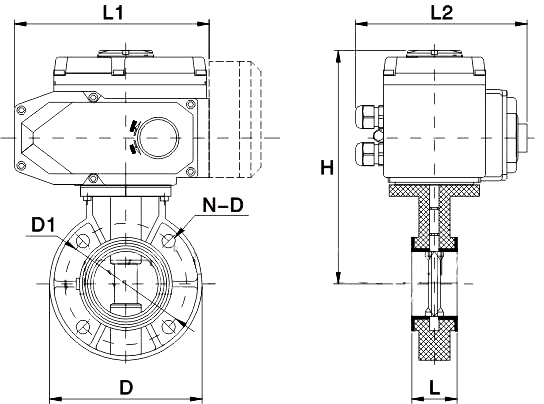

■ UPVC电动蝶阀外形尺寸 单位：mm
DN | L | L1 | L2 | D | D1 | N-D | H | 工作压力mpa | 电动执行器选配 | |
40 | - | - | - | - | - | - | - | - | - | - |
50 | 40 | 161 | 120 | 160 | 125 | 4-18 | 250 | 0.7 | ZTD-05 | ZTHQ-05 |
65 | 46 | 161 | 120 | 185 | 145 | 4-18 | 270 | 0.7 | ZTD-05 | ZTHQ-05 |
80 | 46 | 161 | 120 | 195 | 160 | 8-18 | 285 | 0.7 | ZTD-08 | ZTHQ-08 |
100 | 54 | 188 | 165 | 215 | 180 | 8-18 | 310 | 0.6 | ZTD-10 | ZTHQ-10 |
125 | 70 | 188 | 165 | 250 | 210 | 8-18 | 340 | 0.5 | ZTD-10 | ZTHQ-10 |
150 | 74 | 188 | 165 | 285 | 240 | 8-22 | 370 | 0.5 | ZTD-15 | ZTHQ-15 |
200 | 87 | 267 | 215 | 340 | 295 | 8-22 | 465 | 0.4 | ZTD-20 | ZTHQ-20 |
250 | 114 | 267 | 215 | 395 | 350 | 12-22 | 520 | 0.3 | ZTD-40 | ZTHQ-50 |
300 | 114 | 267 | 215 | 445 | 400 | 12-22 | 570 | 0.3 | ZTD-60 | ZTHQ-60 |
350 | 127 | 267 | 215 | 505 | 460 | 16-22 | 630 | 0.3 | ZTD-80 | ZTHQ-80 |
400 | 140 | 267 | 215 | 580 | 515 | 16-22 | 685 | 0.3 | ZTD-100 | ZTHQ-120 |
450 | 152 | 267 | 368 | 615 | 565 | 20-26 | 735 | 0.2 | ZTD-140 | ZTHQ-140 |
500 | 152 | 267 | 368 | 670 | 620 | 20-26 | 790 | 0.2 | ZTD-160 | ZTHQ-160 |
600 | 178 | 267 | 368 | 780 | 725 | 20-30 | 895 | 0.2 | ZTD-200 | ZTHQ-200 |
